- Оптимальный выбор геометрии проточной части для достижения высокого КПД
- Уплотнение вала — мягкий сальник — для обеспечения надежной герметизации и упрощения техобслуживания; возможность установки торцового уплотнения
- Для длительной работы без технического обслуживания в чашеобразных корпусах ступеней и колоннах устанавливается смазываемый перекачиваемой средой гуммированный подшипник; в наличии имеются другие материалы для футеровки подшипников
- Муфта с проставком позволяет проводить техническое обслуживание уплотнения и упорного подшипника без нарушения центровки
- Чтобы облегчить разборку и проведение технического обслуживания для насосов с полуоткрытыми рабочими колесами и диаметром патрубка до > 50 дюймов, предлагается полностью извлекаемая конструкция
Вертикальный диагональный насос SJM
Вертикальные диагональные насосы с современной геометрией проточной части
Насос SJM — вертикальный, одно- или двухступенчатый диагональный насос с чашеобразным корпусом, обычно применяется для подъема жидкости вверх с небольшим давлением, как правило, из открытых резервуаров с жидкостью. Самая современная геометрия проточной части и конструкция механической части обеспечивают насосам SJM высокий КПД и рентабельность.

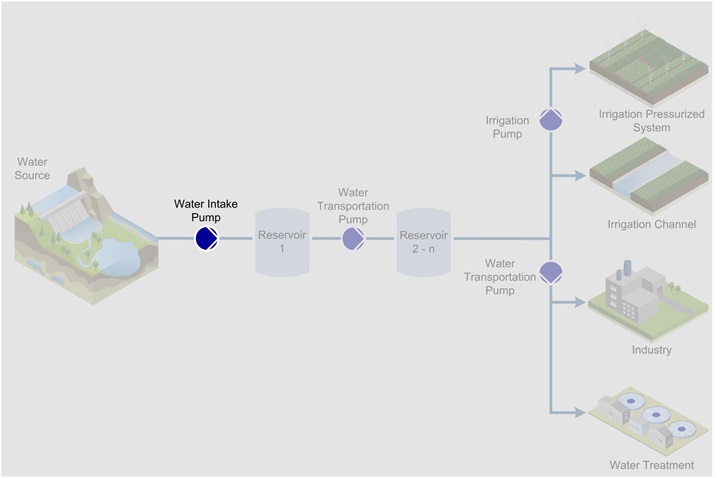

- Системы циркуляции охлаждающей воды на обычных электростанциях и станциях с использованием возобновляемых источников энергии
- Водоснабжение
- Функция подпорных (бустерных) насосов
- Системы ирригации
Основные конструктивные особенности
- Унифицированный, спроектированный под заказ ряд вертикальных диагональных насосов с полуоткрытым рабочим колесом
- Всасывающий раструб оборудован противовихревыми ребрами, задним подшипником и сменной гильзой чашеобразного корпуса
- Осевой упорный подшипник в насосе или двигателе
- Литой или сварной (в типоразмерах с патрубками диаметром > 50 дюймов) чашеобразный корпус
- Полностью извлекаемая конструкция (для типоразмеров с диаметром патрубка >50 дюймов)
Основные характеристики
Подача | До 58 000 м3/ч / 250 000 галлонов США в минуту |
Напор | До 30 м на ступень / 100 фута на ступень |
Давление | До 18 бар / 260 фунтов на кв. дюйм |
Температура | До 50°C / 122°F |
