- Apoyo en línea de centros (centerline) para reducir la desalineación térmica inducida
- Impulsor de doble succión para bajo “NPSHr”
- La primera velocidad crítica está muy por encima del rango de velocidad de operación para un funcionamiento sin problemas
- Carcasa diseñada para cargas en brida 2x API 610, para evitar las distorsiones de tubería
- Placas base hormigonadas o sin hormigonar para cargas en bridas 1x o 2x para reducir los costos de instalación
BBS y CD son bombas de una etapa montadas entre cojinetes
Soluciones a la medida para trabajos de alta presión
Los modelos BBS y CD son bombas API 610 (ISO 13709), tipo BB2, de una etapa, partidas radialmente. Ofrecen la más amplia gama de desempeño hidráulico en la industria.
- Unidad de carga de baja presión
- Fondos de vacío o atmosféricos
- Fraccionador de fondos
- Procesamiento de arenas petrolíferas a alta temperatura con revestimientos resistentes a la abrasión
- Bomba de refuerzo de alimentación a caldera
El impulsor de doble succión proporciona un “NPSHr” reducido, para servicios exigentes en refinerías y en otras aplicaciones críticas. La bomba CD se puede diseñar a la medida, para alta presión, hidráulica especial y ubicaciones especiales de las bridas
Características principales de diseño
- Carcasa apoyada en línea de centros (centerline) con boquillas superior / superior (top/top); arreglo de boquillas lateral / lateral (side-side) es opcional
- Características de dilatación térmica
- Impulsor de doble succión con alabes intercalados en los tamaños más grandes
- Opción de trituradora de coquer debidamente comprobada
- Revestimientos “SUME” para mayor resistencia a la abrasión

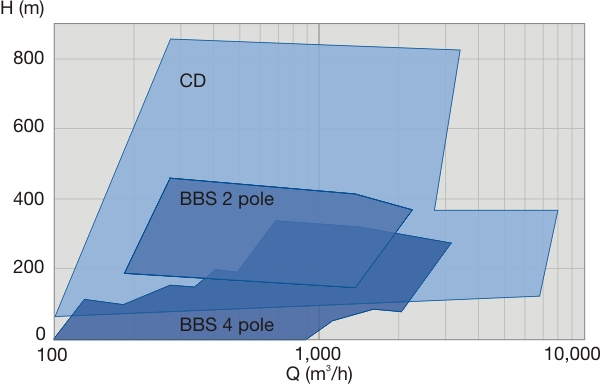

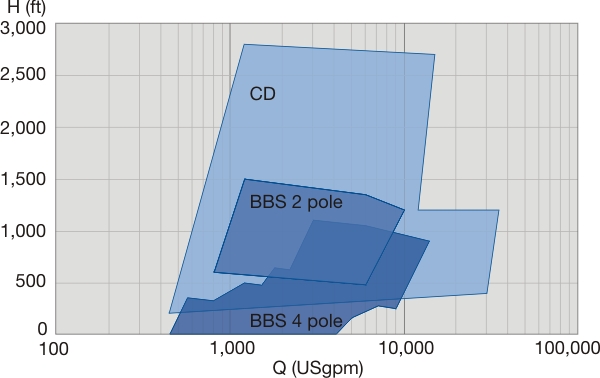

Características claves
Caudales | Hasta 7000 m3/h / 30 000 gpm (galones por minuto) |
Alturas | Hasta 800 m / 2600 pies |
Presiones | Hasta 50 bar / 740 psi (libras por pulgada cuadrada) |
Temperaturas | Hasta 425 °C / 800 °F |
Tamaño de la descarga | De 150 a 600 mm / de 6 a 24 pulgadas |
Velocidad máxima de giro | Hasta 5500 rpm |
