Name: Agitador sumergible Gama ABS XRW
Brand: Sulzer

Ventajas

El consumo energético más bajo
Diseño estanco y compacto
Disponibilidad de versión completa en acero inoxidable
Reducción de los tiempos de agitación
Riesgo mínimo de sobrecarga del motor
Fiabilidad superior y larga vida útil
Fácil instalación
Requieren poco espacio
Opción: sistema de triple estanqueidad con doble cámara de aceite que refuerza la protección del motor para una seguridad total

Aplicaciones

Aplicaciones de agitación y mezcla en plantas de tratamiento de aguas residuales e instalaciones industriales
Homogeneización de lodos con alta concentración de sólidos

Diseño

El diseño optimizado de las hélices garantiza un rendimiento de mezcla superior
El fomento del uso de opciones de motores eficientes, como PMSM, se traduce en un bajo consumo de energía
Innovadoras hélices autolimpiables que reducen los requisitos de mantenimiento y mejoran la fiabilidad
Funciones inteligentes diseñadas para informar de decisiones de mantenimiento preventivo
La amplia variedad de modelos garantiza una solución rentable para todas las aplicaciones de agitación de aguas residuales
Fácil instalación y adaptación

Características

Gama XRW

Caudal de agitación	0,23 - 1,79 m³/s (3'650 - 28'300 USgpm)
Diámetro de la hélice	210 - 900 mm (8” - 3 pies)

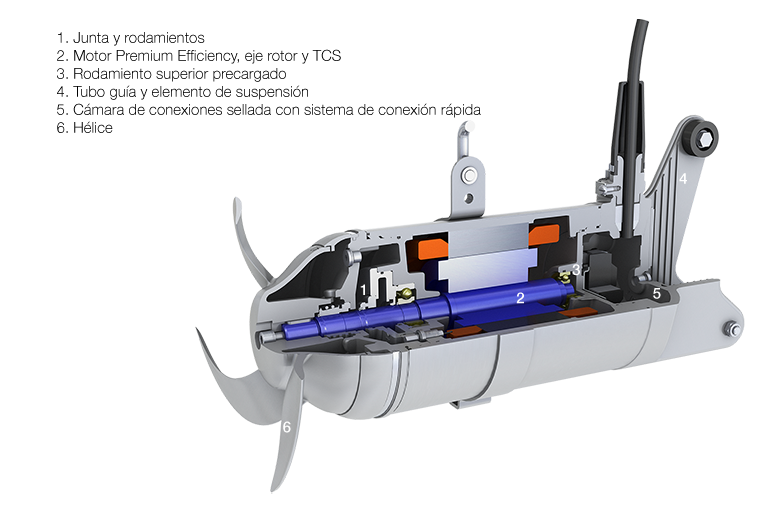

XRW 210-300

Los modelos de agitadores sumergibles de velocidades altas XRW 210 y XRW 300 están equipados con motores de inducción con rotor jaula de ardilla conformes con la norma IE3.

	50 Hz (IE3)	60 Hz (IE2/IE3)
Diámetro de la hélice	210/300 mm	8/12” (210/300 mm)
Potencia del motor	0,8 – 2,9 kW	1,2 – 4,7 CV (0,9 – 3,5 kW)
Rendimiento del motor	hasta 85 %	hasta 85 %
Caudal de agitación	hasta 0,23 m³/s	hasta 3650 US(hasta 0,23 m³/s)

XRW 330, 400, 480 y 650

En velocidades medias, los motores de magnetización permanente (equivalente a IE3) de los modelos de agitador XRW 330, 400, 480 y 650 ofrecen el consumo energético más bajo posible.

	50 Hz (equivalente a IE3)	60 Hz (equivalente a IE3)
Diámetro de la hélice	330/400/480/650 mm	13/16/19/26” (330/400/480/650 mm)
Potencia del motor	3 – 10 kW	4 – 13,4 CV (3 – 10 kW)
Rendimiento del motor	hasta 91 %	de hasta 91 %
Caudal de agitación	hasta 0,83 m³/s	hasta 13 200 USgpm (hasta 0,83 m³/s)

XRW 750 y 900

Los agitadores de velocidades medias-bajas XRW 750 y XRW 900 están equipados con motores de inducción con rotor en jaula de ardilla conformes con la norma IE3 y una caja de engranajes como reductor de velocidad.

	50 Hz (IE3)	60 Hz (IE3)
Diámetro de la hélice	750/900 mm	30/35” (750/900 mm)
Potencia del motor	hasta 22 kW	hasta 33,5 CV (hasta 25 kW)
Rendimiento del motor	hasta 92,3 %	hasta 93 %
Caudal de agitación	hasta 1,79 m³/s	hasta 28 300 USgpm (hasta 1,79 m³/s)

Casos reales

Casos de estudio (EN)
Estamos allí donde haya un fluido que bombear, agitar, controlar o aplicar. Vea cómo nuestras soluciones generan valor para nuestros clientes y cómo podemos conseguir que los procesos de bombeo y agitación sean más eficientes y rentables, protegiendo su producción y asegurando una fiabilidad duradera.

Aplicaciones

Depósito de almacenamiento de fangos
Un depósito de almacenamiento de fangos puede utilizarse para varios propósitos. La aplicación más frecuente es la mezcla y homogeneización de fangos primarios, secundarios o digeridos muy concentrados. La solución empleada para agitar el lodo, o para mezclarlo con productos químicos de espesamiento, depende del diseño y el volumen del depósito de almacenamiento de fangos. Los agitadores sumergibles gama ABS XRW y RW, así como el agitador tipo Scaba, son idóneos para conseguir una agitación altamente efectiva. Para el transporte de fangos al proceso de deshidratación de los mismos, así como para la reducción de sólidos, se emplean bombas de cavidad progresiva de desplazamiento positivo y trituradores Muffin Monster™.
Homogeneización
La tarea de agitación durante el proceso de homogeneización consiste en mezclar las aguas residuales para evitar la sedimentación, la estratificación y la aparición de olores. También puede ser necesario agitar y homogeneizar las aguas residuales procedentes de distintas fuentes. El nivel de agua varía considerablemente en las balsas de homogeneización y puede llegar a ser muy bajo, por lo que los agitadores se enfrentan a demandas muy exigentes.
Proceso biológico
El objetivo del proceso biológico es eliminar las sustancias orgánicas biodegradables a través del metabolismo de los microorganismos y de procesos bioquímicos específicos para este fin.
Selector
La finalidad de un depósito selector es controlar y limitar el crecimiento de bacterias filamentosas y, por tanto, mejorar la capacidad de sedimentación del lodo. Sulzer ofrece varias soluciones para crear las condiciones óptimas en el selector.
Tratamiento terciario
Las aguas residuales ya tratadas a veces pueden precisar de una depuración adicional. Las normativas locales sobre vertidos pueden marcar límites tan estrictos que resulten imposibles de cumplir aun con el proceso más eficaz, o puede que se requiera una mayor pureza del efluente para adecuarlo a las necesidades de su futura reutilización. Cuando se requiere un tratamiento terciario, pueden aplicarse distintos niveles de filtración, incluyendo la microfiltración. Sin embargo, a menudo, es suficiente con una última etapa de agitación y aireación para lograr el objetivo. En este caso, pueden utilizarse los agitadores sumergibles de Sulzer Gama ABS XRW y RW, junto con el aireador sumergible Gama ABS TA / TAK y el sistema de difusores de disco de burbuja fina Gama ABS PIK, DS y Sucoflow.
