- Plugg-og-pump installasjon uten å måtte bekymre deg for overoppheting.
- Pålitelig, problemfri drift også ved lave vannivåer.
- Pumper med en innebygd AquaTronic-enhet justerer feil faserekkefølge, og sikrer riktig dreieretning.
- Modulært design øker servicevennligheten, og gjør det enkelt å konvertere pumpen etter endrede hydrauliske behov. Pumper med innebygd AquaTronic kan kontrolleres uten demontering ved bruk av serviceprogramvaren.

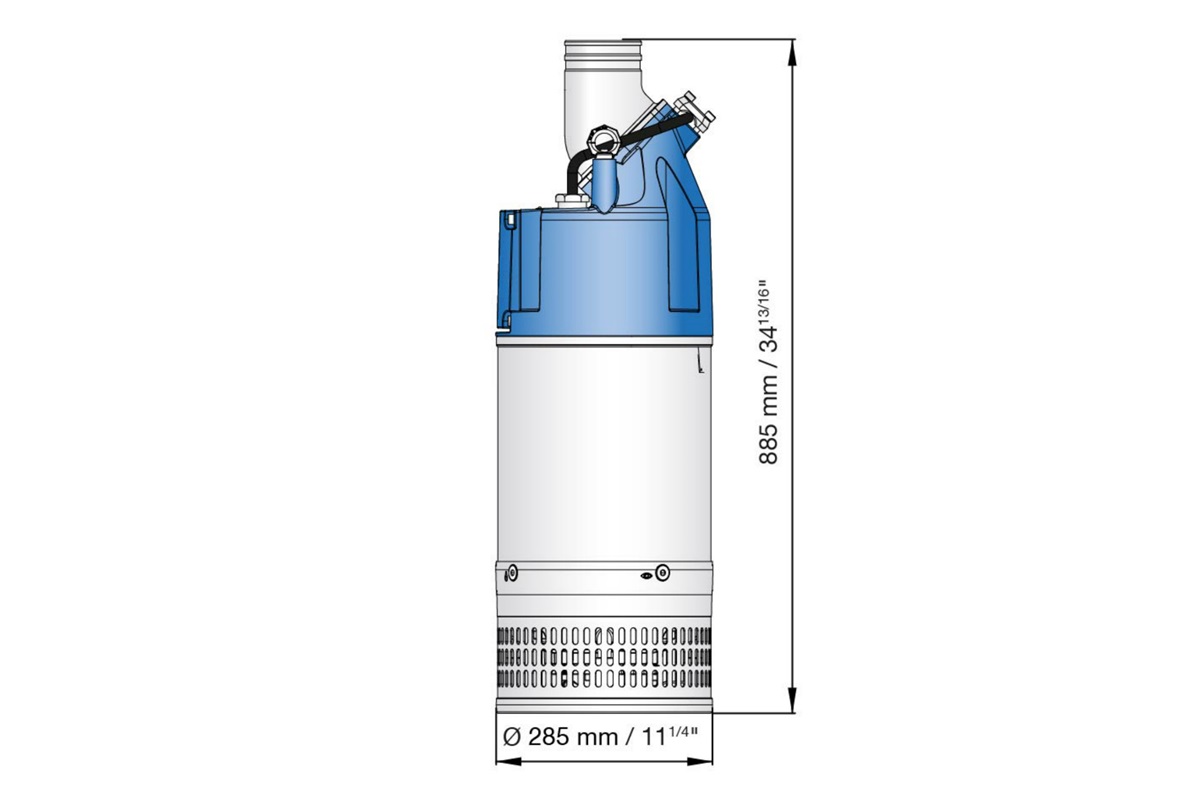

Senkbar senterutløps lensepumpe XJC 110
Ideelt for installasjon i trange rom
- XJC 110 ND middels løftehøyde 3-fase
- XJC 110 ND AT* middels løftehøyde 3-fase
- XJC 110 HD høy løftehøyde 3-fase
- XJC 110 HD AT* høy løftehøyde 3-fase
Vekt: 80 kg
*AquaTronic: Innebygd elektronisk pumpestyring.
AquaTronic opsjon
AquaTronic-enheten (AT) erstatter den innebygde kontaktoren i standardutgavene og sikrer at motoren alltid roterer riktig, uansett hvordan fasene er tilkoblet. Viktige fordeler med AquaTronic-enheten inkluderer:
- Korrigering av motorrotasjon hvis fasene er feil tilkoblet
- Kjøringsmodus (ingen panel nødvendig)
- Integrert startutstyr (direkte eller myk start avhengig av pumpemodellen)
- Motorvern mot høy temperatur, høy strømstyrke og manglende fase
- Funksjon for å hindre tilstopping
Hvis pumpen også er utstyrt med en valgfri nivåsensor, gir AquaTronic:
- Presis nivåstyring
- Beskyttelse mot tørrkjøring
- Energisparemodus (energi lagres ved å stoppe ved tørrkjøring og starte med nivåsensor)
AquaTronic-tjenestediagnoseprogram
Tilkobling av en PC til AquaTronic-enheten via USB-kabel gir tilgang til servicediagnostiserings-programmet, som tilbyr:
Statusdata for pumpe, pumpens driftshistorikk, pumpens feillogg, pumpeservice-/vedlikeholdshistorikk, digital brukerhåndbok og reservedeldokumentasjon
Kontrollpanel for AquaPlug og AquaTronic
AquaPlug- og AquaTronic-kontrollpanelet er alternativer som kombineres med AquaTronic for å gi ekstra alarm og start/stopp-funksjoner, samt indikasjoner for viktige parametere.
Startmetode og motorvern
XJC110 AT: Mykstarter (400 V 50 Hz / 380–460 V 60 Hz) er innebygd i AquaTronic-enheten, hvor tre tyristorer reduserer startstrømmen til tre ganger den nominelle strømmen. To releer sikrer riktig motorrotasjon. AquaTronic-enheten overvåker motortemperaturen ved bruk av NTC-termistorer innebygd i stator-viklinger, og stopper motoren ved høy temperatur. Den vil også stoppe motoren ved høy strømstyrke eller hvis en fase mangler.
XJC110: Direkte på linje-start med innebygd kontaktor. Pumper som skal brukes med VFD eller 1000 V må ha terminalblokk i stedet for kontaktor. Termiske brytere (140°C / 284°F, ±5) innebygd i statorviklingene er koblet til kontaktoren, og stopper pumpen ved høy temperatur.
Utløpskoblinger
3” (standard HD), 4” (standard ND), 6” slangekoblinger |
3”, 4”, 6" G/B.S.P.-gjengede koblinger |
3”-, 4-”, 6-tommers NPT-gjengede koblinger |
Stortz-kobling tilgjengelig som tilbehør
Plugg-og-pump installasjon
Plugg inn uten å måtte bekymre deg for overoppheting. Innebygd kontaktor og termiske sensorer beskytter motoren mot overoppheting. Pumper med en innebygd AquaTronic-enhet vil justeres elektronisk for feil faserekkefølge, og sikre riktig rotasjon av impelleren.
Pålitelig og problemfri drift
Et dobbelt ytre kapsling og god varmeutveksling muliggjør kontinuerlig drift ved lave vannivåer – eller tørrkjøring – uten at motoren tar skade. Pumpedesignet, den robuste konstruksjonen og de førsteklasses materialene sikrer høy slitasjebestandighet.
Anvendelighet
Det modulære designet reduserer kostnadene ved å sikre maksimal pumpetilgjengelighet med et mindre reservedellager. Tilstanden til en pumpe med innebygd AquaTronic-enhet kan kontrolleres raskt uten demontering ved bruk av serviceprogramvaren.
Sparer energi og miljøet
Motoren med høy effektivitet og hydraulikk kombineres med lavfriksjonslagre for å redusere strømtap. Du oppnår lave totale energikostnader og minimerer karbonavtrykket ditt. Miljøvennlig hvitolje brukes i oljehuset for enkel inspeksjon av tetningsforhold.
Senkbar elektrisk pumpe | XJC 110 |
Maks. nedsenking | 20 m |
Verneklasse | IP 68 |
Maks. temperatur for pumpet medie ved maks effekt og kontinuerlig drift | 40ºC |
Maks. medietetthet | 1100 kg/m3 |
pH for det pumpede mediet | 5–8 |
Silhull | 7,5 x 22 mm |
Maks. antall starter | 30/time |
Nominell motoreffekt P2 | 11,8 kW |
Hastighet | 2920 o/min |
Strømkabel | 20 m type H07RN8-F |
Senkbar elektrisk pumpe | XJC 110 |
Maks. nedsenking | 20 m |
Verneklasse | IP 68 |
Maks. temperatur for pumpet medie ved maks effekt og kontinuerlig drift | 40ºC |
Maks. medietetthet | 1100 kg/m3 |
pH for det pumpede mediet | 5–8 |
Silhull | 7,5 x 22 mm |
Maks. antall starter | 30/time |
Nominell motoreffekt P2 | 13,5 Kw |
Hastighet | 3500 o/min |
Strømkabel | 20 m type H07RN8-F |
Senkbar elektrisk pumpe | XJC 110 |
Maks. nedsenking | 65 ft. |
Verneklasse | IP 68 |
Maks. temperatur for pumpet medie ved maks effekt og kontinuerlig drift | 104ºF |
Maks. medietetthet | 0,0397 lb/in3 |
pH for det pumpede mediet | 5–8 |
Silhull | 5/16” x 7/8” |
Maks. antall starter | 30/time |
Nominell motoreffekt P2 | 18 hk |
Hastighet | 3500 o/min |
Strømkabel | 65 ft. type AWG |
