Når montert som kvern for pumpestasjon eller på renseanlegg vil Channel Monster forhindre tilstoppede kloakkledninger og beskytter pumper i systemet. Enten den er installert som avløpskvern på renseanlegget eller på avløpssystemet, vil Channel Monster yte førsteklasses faststoffreduksjon i applikasjoner med store mengder.
Hovedfordeler
  • Wipes Ready™-kuttere forhindrer at materialer danner lange strimler og knyter seg sammen i avløpsstrømmen
  • Perforerte tromler forhindrer våtservietter eller ansamlinger å bygge seg opp på kvernen, samtidig som påkrevd strømningshastighet opprettholdes
  • Beskytt pumper og annet kritisk utstyr fra dyre blokkeringer og skade fra harde faststoffer
  • Tilrettelagt for enkel installasjon i kanaler, kummer og pumpestasjoner
  • Reverserer automatisk for å fjerne blokkeringer– kan tilpasses for en hvilken som helst installasjon
Hovedbruksområder
  • Store pumpestasjoner hvor harde faststoffer må kvernes opp
  • Renseanlegg’ med store avløpsmengder
  • Forhindrer blokkert avløp
Hovedfunksjoner
Kvern med dobbel aksel
  • Velprøvd lavhastighets-, høymoment-, dobbeltakslet kvern som kan kverne selv de tøffeste faststoffene
  • Kverner reststoffer i mindre biter enn en-akslede maskiner
  • Kverning skiller organisk fra uorganiske materialer i avløpsstrømmen
Siltromler med høy gjennomstrømning
  • Siltromler med høy gjennomstrømning forhindrer at faststoffer passerer uten å bli kuttet opp uten at gjennomstrømningsmengden minker
  • Standard perforerte tromler på 12 mm i rustfritt stål
Automatisk styring og overvåking
  • Beskytt pumper og annet kritisk utstyr fra dyre blokkeringer og skade fra harde faststoffer
  • Automatisk belastningsovervåking reduserer stopp og beskytter systemet mot skade
  • Kan tilpasses egendefinerte krav og SCADA-anleggssystemer
  • Lagrer driftsdata
Wipes Ready™-teknologi
  • Wipes Ready-teknologien forhindrer at materialer danner lange strimler og knyter seg sammen i avløpsstrømmen
Lavere driftskostnader
  • Gjennomsiktige rør og pumper betyr kortere pumpesykluser og lavere strømutgifter
  • Unngå et kloakkproblem og påfølgende vedlikehold
Materialer
  • Roterende siltrommel: rustfritt stål
  • Kuttere og avstandsstykker: herdet stållegering
  • Aksler: herdet stål
  • Endehus, deksler og sideføringer: støpejern
  • Tetningsflater: Wolframkarbid
  • Kanalramme: rustfritt stål
CMD-serien

CMD Channel Monster beskytter pumper og annet sensitivt utstyr, ved å fange opp og kverne de hardeste faststoffene i avløpsvannet i systemer med stor mengde. Den har en roterende trommel for å fange opp faststoffer og sende dem til en kraftig, toakslet, saktegående kvern med høyt dreiemoment, som er laget for å kverne opp de hardeste faststoffene som vanligvis forårsaker kloakkproblemer.

  • Sekskantaksler: 50 mm
  • Motor: Standard 4,0 kW; 25:1 hastighetsreduksjon
  • Størrelse på kutter: 120 mm diameter
  • Maks. tørt arbeidstrykk på tetningen: 10,3 bar
  • Perforert trommel: 12,7 mm rustfritt stål

Modell med enkel tromler for åpen kanal

Enkelttrommelmodeller Enhetshøyde, kun kvern
mm
Maks. pumpemengde1
m3/t
CMD1810-XD2.0 775 421
CMD2410-XD2.0 918 603
CMD3210-XD2.0 1'118 873
CMD4010-XD2.0 1'318 1'152
CMD5010-XD2.0 1'572 1'525
CMD6010-XD2.0 1'835 1'922
1. Mengde er basert på optimale kanalforhold. Ta kontakt med fabrikken for en analyse av bruksområdet.
CDD 2.0-serien

CDD 2.0 Channel Monster beskytter pumper og annet sensitivt utstyr, ved å fange opp og kverne de hardeste faststoffene i avløpsvannet i systemer med stor mengde. Den har to roterende tromler for å fange opp faststoffer og sende dem til en kraftig, toakslet, saktegående kvern med høyt dreiemoment, som er laget for å kverne opp de hardeste faststoffene som vanligvis forårsaker kloakkproblemer.

  • Sekskantaksler: 50 mm
  • Motor: Standard 4,0 kW; 25:1 hastighetsreduksjon
  • Størrelse på kutter: 120 mm diameter
  • Maks. tørt arbeidstrykk på tetningen: 10,3 bar
  • Perforerte tromler: 12,7 mm rustfritt stål

Modell med to tromler for åpen kanal

Modeller med to tromler Enhetshøyde, kun kvern
mm
Maks. pumpemengde1
m3/t
CDD1810-XD2.0 775 591
CDD2410-XD2.0 918 852
CDD3210-XD2.0 1'118 1'242
CDD4010-XD2.0 1'318 1'650
CDD5010-XD2.0 1'572 2'195
CDD6010-XD2.0 1'835 2'778
CDD2416-XD2.0 918 1'126
CDD3216-XD2.0 1'118 1'669
CDD4016-XD2.0 1'318 2'247
CDD5016-XD2.0 1'572 3'030
CDD6016-XD2.0 1'835 3'876
CDD3220-XD2.0 1'118 2'612
CDD4020-XD2.0 1'318 3'443
CDD5020-XD2.0 1'572 4'549
CDD6020-XD2.0 1'835 5'729
1. Mengde er basert på optimale kanalforhold. Ta kontakt med fabrikken for en analyse av bruksområdet.
CDD 2.5/3.0-serien

CDD 2.5/3.0 Channel Monster beskytter pumper og annet sensitivt utstyr, ved å fange opp og kverne de hardeste faststoffene i avløpsvannet i systemer med stor mengde. Den har to roterende tromler for å fange opp faststoffer og sende dem til en kraftig, toakslet, saktegående kvern med høyt dreiemoment, som er laget for å kverne opp de hardeste faststoffene som vanligvis forårsaker kloakkproblemer.

  • Sekskantaksler: 64 mm og 76 mm
  • Motor: Standard 7,5 kW eller 11 kW; 35:1 hastighetsreduksjon
  • Størrelse på kutter: 191 mm og 222 mm i diameter
  • Maks. tørt arbeidstrykk på tetningen: 10,3 bar
  • Perforerte tromler: 12,7 mm rustfritt stål

Modell med to tromler for åpen kanal

Dobbel trommel
modeller
Enhetshøyde, kun kvern
mm
Maks. pumpemengde1
m3/t
CDD4010-XD2.5 1'449 1'650
CDD5010-XD2.5 1'695 2'195
CDD6010-XD2.5 1'965 2'778
CDD4016-XD2.5 1'449 2'247
CDD5016-XD2.5 1'695 3'030
CDD6016-XD2.5 1'965 3'876
CDD4020-XD2.5 1'449 3'443
CDD5020-XD2.5 1'695 4'549
CDD6020-XD2.5 1'965 5'729
CDD9020-XD3.0 2'875 9'305
1. Mengde er basert på optimale kanalforhold. Ta kontakt med fabrikken for en analyse av bruksområdet.
Alternativer

Kuttere

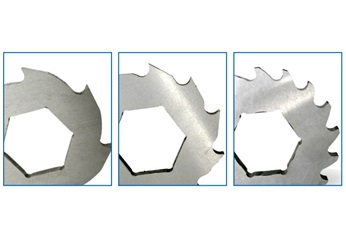

  • Kuttere med 7, 11 og 17* tenner

* Wipes Ready™ taggede kuttere

Motoralternativer

  • Enkeltdrev- eller flerdrevsystem
  • IP55 TEFC-motor, standard
  • IP55 TEFC-motor for ATEX: (Ex d IIC T4), valgfritt
  • IP68 nedsenkbar motor ATEX: (Ex de IIB T4), ekstrautstyr
Eksempel på automatikkskap. Faktisk automatikkskap kan variere for å møte applikasjonsbehovet.

Smartstyring

  • Belastningsovervåkingssystem som reverserer automatisk for å fjerne blokkeringer
  • Pulverlakert stål eller rustfritt stål IP65 kapsling

Vanlige pumpekumrammer

  • Føringsskinner i rustfritt stål gjør installasjon og utløfting av Channel Monster raskt og enkelt, selv i dype eller smale pumpestasjoner
  • Rammer inkluderer alternativer i rustfritt stål

Overløpsrister

Overløpsrister er festet til rammen eller kanalen, og gir ekstra overløpskapasitet






Wipes Ready™-funksjon tilgjengelig
CMD-XD 2.0 enkel trommel
Channel Monster

CDD-XD 2.0 dobbel trommel
Channel Monster

Wipes Ready-kuttere med 17 tenner Alternativ Alternativ
Delta P-sideføringer Ja
Optimert kuttkontroll Ja Ja
12,7 mm perforerte tromler Ja Ja


Wipes Ready
-teknologi

Channel Monster-kloakkverner leveres med den unike Wipes Ready-teknologi. Den ble utformet for å fange opp våtservietter i avløpet og kutte dem opp i små biter som ikke kan knyte seg sammen til klumper som fører til problemer i kloakksystemet.

Wipes Ready-teknologien som brukes i Channel Monster -kloakkvernene, er:

  • Wipes Ready-kuttere – En kombinasjon av taggede kuttere og riflete avstandsstykker som kutter opp toalettpapir i to retninger. Resulterer i mindre partikler som ikke kan floke seg sammen nedstrøms.
  • Delta P-sideføringer – Leder faststoffer inn i kutterne uten å hindre gjennomstrømmingen og forhindrer opphopning av avfall i kvernen
  • Optimalisert kuttkontroll (OCC) – OCC-ens girutvekslingsforhold optimaliserer akselhastigheten for å forbedre kuttingen og rengjøringen av kutterne, noe som i sin tur vil forbedre kvernens ytelse og forlenge levetiden.
