Toimii pumppaamona, saniteettipumppaamona tai vedenottamona – Channel Monster estää tukkeutuneet viemärilinjat ja suojaa järjestelmäpumppuja. Channel Monsterin voi asentaa joko vedenottamona tai viemärirepijänä ja se tarjoaa erinomaisen kiintoainepitoisuutta vähentävän repijän suorituskyvyn käyttökohteissa, joissa vaaditaan suurta virtauskapasiteettia.
Asiakasedut
  • Wipes Ready™ ‑leikkurit estävät materiaaleja muodostamasta pitkiä suikaleita, jotka takertuvat toisiinsa jätevirrassa
  • Reikärummut estävät kokonaisten kosteuspyyhkeiden ja muun kertymän pääsyn repijöihin pitäen samalla virtausnopeuden vaaditulla tasolla
  • Suojaa pumppuja ja muita kriittisiä laitteita kalliiksi käyviltä tukoksilta ja kiintoaineiden aiheuttamilta vaurioilta
  • Mahdollistaa helpon asennuksen kanaviin, märkäkaivoihin ja pumppaamoihin
  • Kääntää suunnan automaattisesti tukosten poistamiseksi; voidaan mukauttaa mitä tahansa asennusta varten
Yleisimmät käyttökohteet
  • Pumppaamot, joissa tarvitaan kovien kiintoaineiden repimistä
  • Korkean virtauksen käyttökohteet laitosten vedenottamoilla
  • Estää tukkeutuneen viemärin
Tärkeimmät ominaisuudet
Kaksiakselinen repijä
  • Tehokkaaksi todistettu, hitaasti käyvä ja korkean väännön tuottava kaksiakselinen repijä selviää kovimmistakin kiintoaineista
  • Jauhaa roskat pienemmiksi kuin yksiakseliset koneet
  • Repijä erottelee orgaaniset ja epäorgaaniset aineet jätevirrasta
Korkean virtauksen seularummut
  • Korkean virtauksen seularummuilla estetään käsittelemättömien kiintoaineiden läpäisy haittaamatta virtaa
  • Ruostumattomasta teräksestä valmistetut 12 mm:n rei’itystä käyttävät rummut
Automaattinen valvonta ja ohjaus
  • Suojaa pumppuja ja muita kriittisiä laitteita kalliiksi käyviltä tukoksilta ja kiintoaineiden aiheuttamilta vaurioilta
  • Automaattinen kuormituksen tunnistus pienentää keskeytyksiä ja suojaa järjestelmää vaurioilta
  • Sovitettavissa mukautettuihin vaatimuksiin ja laitoksen SCADA-järjestelmiin
  • Tallentaa käyttötiedot
Wipes Ready™ -tekniikka
  • Wipes Ready -tekniikka estää materiaaleja muodostamasta pitkiä suikaleita, jotka takertuvat toisiinsa jätevirrassa
Pienemmät käyttökustannukset
  • Puhtaat putkistot ja pumput lyhentävät pumppujen käyttöjaksoja ja pienentävät sähkönkulutusta
  • Välttää viemäriongelman ja siihen liittyvän huollon
Materiaalit
  • Pyörivä seularumpu: ruostumatonta terästä
  • Leikkurit ja välikkeet: karkaistua terässeosta
  • Akselit: karkaistua terästä
  • Päätykotelot, kannet ja sivukiskot: pallografiittivalurautaa
  • Tiivistepinnat: volframikarbidia
  • Kanavarunko: ruostumatonta terästä
CMD-sarja

CMD Channel Monster suojaa pumppuja ja muita herkkiä laitteita sieppaamalla korkean virtauksen järjestelmässä liikkuvan kovimman kiitoaineksen ja repimällä sen. Sen pyörivä rumpu sieppaa tyypillisesti viemäriongelmia aiheuttavan kiintoaineksen ja ohjaa sen tehokkaaseen kaksiakseliseen repijään, joka pyörii hitaasti suurella vääntömomentilla.

  • Kuusikulmaiset akselit: 50 mm
  • Moottori: Vakio 4,0 kW; alennus 25:1
  • Leikkurikoko: halkaisija 120 mm
  • Tiivisteen suurin kuivakäyttöpaine: 10,3 bar
  • Reikärumpu: 12,7 mm, ruostumatonta terästä

Yksirumpuinen avokanavamalli
Yksirumpuiset mallit Yksikön korkeus (vain repijä)
 mm 		Suurin virtaus1
m3/h
CMD1810-XD2.0 775 421
CMD2410-XD2.0 918 603
CMD3210-XD2.0 1 118 873
CMD4010-XD2.0 1 318 1 152
CMD5010-XD2.0 1 572 1 525
CMD6010-XD2.0 1 835 1 922
1. Kanavan optimaalisiin olosuhteisiin perustuva virtaus. Pyydä lisätietoja käyttökohteesta tehtaalta.
CDD 2.0 -sarja

CDD 2.0 Channel Monster suojaa pumppuja ja muita herkkiä laitteita sieppaamalla korkean virtauksen järjestelmässä liikkuvan kovimman kiitoaineksen ja repimällä sen. Sen kaksi pyörivää rumpua sieppaa tyypillisesti viemäriongelmia aiheuttavan kiintoaineksen ja ohjaa sen tehokkaaseen kaksiakseliseen repijään, joka pyörii hitaasti suurella vääntömomentilla.

  • Kuusikulmaiset akselit: 50 mm
  • Moottori: Vakio 4,0 kW; alennus 25:1
  • Leikkurikoko: halkaisija 120 mm
  • Tiivisteen suurin kuivakäyttöpaine: 10,3 bar
  • Reikärummut: 12,7 mm, ruostumatonta terästä

Kaksirumpuinen avokanavamalli
Kaksirumpuiset mallit Yksikön korkeus (vain repijä)
 mm 		Suurin virtaus1
m3/h
CDD1810-XD2.0 775 591
CDD2410-XD2.0 918 852
CDD3210-XD2.0 1 118 1 242
CDD4010-XD2.0 1 318 1 650
CDD5010-XD2.0 1 572 2 195
CDD6010-XD2.0 1 835 2 778
CDD2416-XD2.0 918 1 126
CDD3216-XD2.0 1 118 1 669
CDD4016-XD2.0 1 318 2 247
CDD5016-XD2.0 1 572 3 030
CDD6016-XD2.0 1 835 3 876
CDD3220-XD2.0 1 118 2 612
CDD4020-XD2.0 1 318 3 443
CDD5020-XD2.0 1 572 4 549
CDD6020-XD2.0 1 835 5 729
1. Kanavan optimaalisiin olosuhteisiin perustuva virtaus. Pyydä lisätietoja käyttökohteesta tehtaalta.
CDD 2.5/3.0 -sarja

CDD 2.5/3.0 Channel Monster suojaa pumppuja ja muita herkkiä laitteita sieppaamalla korkean virtauksen järjestelmää kuormittavan kovimman kiitoaineksen ja repimällä sen. Sen kaksi pyörivää rumpua sieppaa tyypillisesti viemäriongelmia aiheuttavan kiintoaineksen ja ohjaa sen tehokkaaseen kaksiakseliseen repijään, joka pyörii hitaasti suurella vääntömomentilla.

  • Kuusikulmaiset akselit: 64 mm ja 76 mm
  • Moottori: Vakio 7,5 kW tai 11 kW; alennus 35:1
  • Leikkurikoko: halkaisija 191 mm tai 222 mm
  • Tiivisteen suurin kuivakäyttöpaine: 10,3 bar
  • Reikärummut: 12,7 mm, ruostumatonta terästä

Kaksirumpuinen avokanavamalli
Kahden rummun
-mallit 		Yksikön korkeus (vain repijä)
 mm 		Suurin virtaus1
m3/h
CDD4010-XD2.5 1 449 1 650
CDD5010-XD2.5 1 695 2 195
CDD6010-XD2.5 1 965 2 778
CDD4016-XD2.5 1 449 2 247
CDD5016-XD2.5 1 695 3 030
CDD6016-XD2.5 1 965 3 876
CDD4020-XD2.5 1 449 3 443
CDD5020-XD2.5 1 695 4 549
CDD6020-XD2.5 1 965 5 729
CDD9020-XD3.0 2 875 9 305
1. Kanavan optimaalisiin olosuhteisiin perustuva virtaus. Pyydä lisätietoja käyttökohteesta tehtaalta.
Lisävarusteet

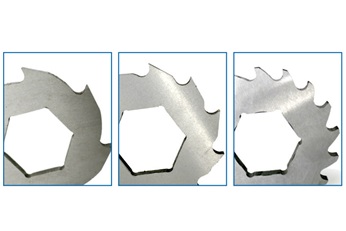

Leikkurit

  • 7, 11 tai 17* hammasta valittavissa

*Wipes Ready™ -leikkurit, sahalaita

Moottorivaihtoehdot

  • Yhden tai usean käyttölaitteen järjestelmät
  • IP55 TEFC -moottori, vakio
  • IP55 TEFC -moottori, ATEX: (Ex d IIC T4), lisävaruste
  • IP68-uppomoottori, ATEX: (Ex de IIB T4), lisävaruste
Kuvassa on vastaava paneeli. Todellinen paneeli voi poiketa kuvatusta käyttökohteen vaatimuksista riippuen.

Älykäs ohjain

  • Kuormituksen tunnistava ohjausjärjestelmä käyttää automaattista suunnan kääntöä tukosten avaamiseen
  • Jauhemaalatut rakenneteräksestä tai ruostumattomasta teräksestä valmistetut IP65-kotelot

Mukautetut märkäkaivorungot

  • Ruostumattomasta teräksestä valmistetut ohjauskiskot tekevät Channel Monsterin asennuksesta ja irrotuksesta yksinkertaista ja nopeaa jopa syvissä tai kapeissa pumppuasemissa
  • Runkojen teräslajiksi on valittavissa ruostumaton teräs

Ylivuodon tankovälpät

Runkoon tai alikanavaan on kiinnitetty ruostumattomasta teräksestä valmistetut tangot, jotka lisäävät ylivuotokapasiteettia



Wipes Ready™ -ominaisuuden saatavuus
CMD-XD 2.0, yksirumpuinen
Channel Monster

CDD-XD 2.0, kaksirumpuinen
Channel Monster
17-hampaiset Wipes Ready -leikkurit Valinnainen Valinnainen
Delta P -sivukiskot Kyllä
Optimoitu leikkuun ohjaus Kyllä Kyllä
rummut, 12,7 mm:n rei’itys Kyllä Kyllä


Wipes Ready -tekniikka

Channel Monster -jätevesirepijöitä on saatavana varustettuina ainutlaatuisella Wipes Ready ‑tekniikkapaketilla. Tekniikka on suunniteltu poistamaan kaikki jätevirrasta löytyvät kosteuspyyhkeet ja silppuamaan ne pieniksi kappaleiksi, jotka eivät pääse kietoutumaan nuoriksi tai kasoiksi jätevesijärjestelmässä.

Channel Monster -jätevesirepijöissä käytettävät Wipes Ready -tekniikat:

  • Wipes Ready -leikkurit – Sahalaitaisten leikkureiden ja uurrettujen välikkeiden yhdistelmä, joka leikkaa kosteuspyyhkeitä kaksisuuntaisesti. Tällä tavoin pieniksi leikatut kappaleet eivät voi kietoutua toisiinsa alavirrassa.
  • Delta P -sivukiskot – Ohjaavat kiintoaineet leikkureihin vaikuttamatta virtausnopeuteen, ja samalla ne estävät roskien kasautumista repijään
  • Optimoitu leikkuun ohjaus (Optimized Cut Control, OCC) – OCC-hammasrattaisto optimoi akseleiden nopeudet tehostaen leikkuuta ja leikkureiden puhdistusta, mikä puolestaan parantaa repijän tehoa ja pidentää sen käyttöikää.
