- Premium effektive IE3 motorer for større energibesparelser
- Pålitelighet over lang tid med impellere designet for avløp
- Større energibesparelser for redusert CO2 fotavtrykk
- Utmerket håndtering av filler for høy driftssikkerhet
- Bærekraftig produksjon og drift
Senkbar avløpspumpe type ABS XFP
Senkbare pumper for store energibesparelser
- Rent vann og avløpsvann
- Avløpsvann som inneholder faste stoffer og fibrøse materialer
- Kloakk med slam og høyt innhold av filler
- Industrielt råvann
- Kommunale, kombinerte kloakk- og stormvannsystemer
- IE3 Premium effektivitetsmotor i samsvar med IEC60034-30 (fra 1,3 – 550 kW i 50 Hz og 2,7 – 830 hk i 60 Hz)
- ContraBlock-impellertype: én- og flerbladet
- Type impeller er virvelhjul
- Lukkede og skråstilte impellere
- Eksplosjonssikker versjon som opsjon (ATEX, FM eller CSA)
- Lukket kjølesystem (PE1-2)
- Lukket kjølesystem – standard i PE6 (PE3–PE5 valgfritt)
- Temperaturstigning i henhold til NEMA-klasse A opptil 110 kW og klasse B ovenfor
- Klasse H (140°C) isolasjon
- Tilstandsovervåking (temperatur, vanninntrengning)
- 100 000 timer lagertid (50 000 timer på PE1–2)

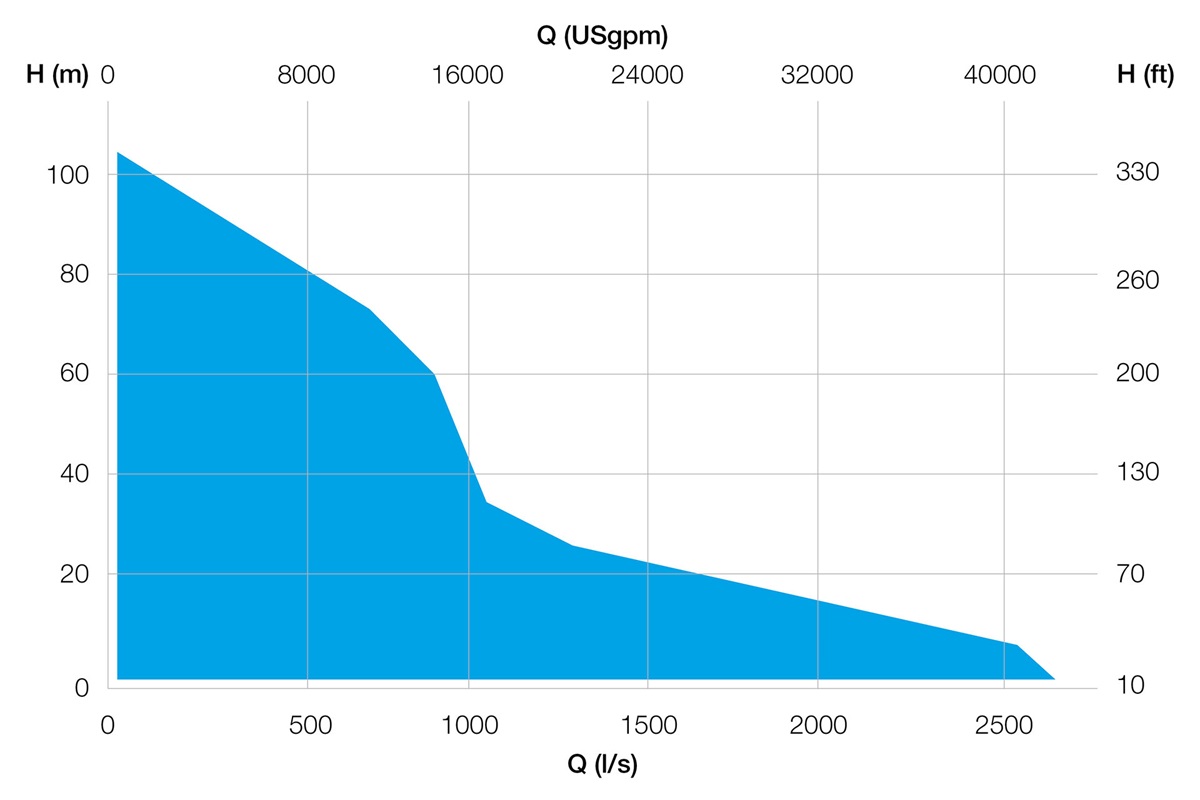

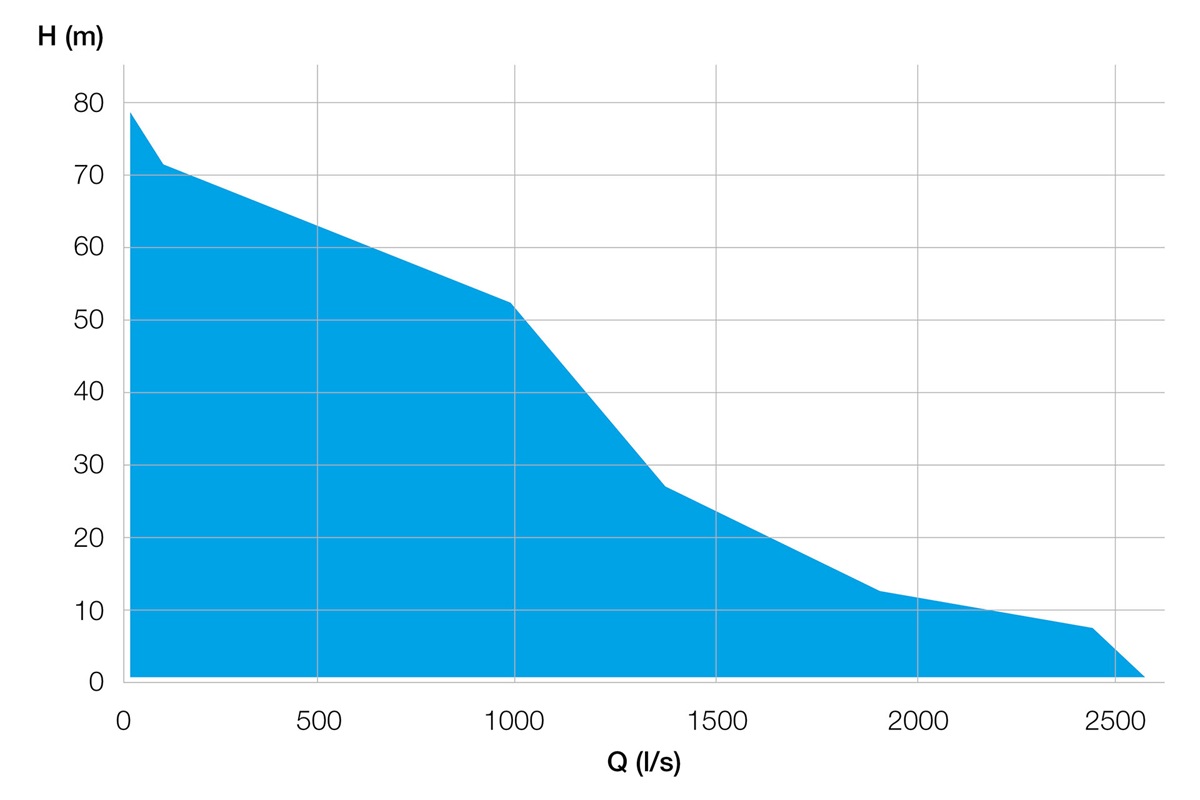

50 Hz | 60 Hz | |
Pumpestørrelser | 80–800 mm | 80 til 800 mm |
Kapasiteter | opptil 2 400 l/s | opptil 2 500 l/s |
Løftehøyder | opptil 80 m | opptil 95 m |
Effekt | 1,3 til 550 kW | 2 til 620 kW / 2,7 til 830 hp |
Antall poler | Effekt P2 (kW) | ||||||
PE1 | PE2 | PE3 | PE4 | PE5 | PE6 | PE7 | |
2 |
50 Hz: 3–4 60 Hz: 4,5 |
50 Hz: 5,5–11 60 Hz: 8–12,5 |
50 Hz: 15–25 60 Hz: 18,5–30 |
50 Hz: 35–42 60 Hz: 43–54 |
- | - | - |
4 |
50 Hz: 1,5–2,9 60 Hz: 2,2–3,5 |
50 Hz: 4–9 60 Hz: 4,5–10,5 |
50 Hz: 11–30 60 Hz: 13–35 |
50 Hz: 22–45 60 Hz: 25–52 |
50 Hz: 55–110 60 Hz: 63–125 |
50 Hz: 132–250 60 Hz: 150–335 |
- |
6 |
50 Hz: 1,3 60 Hz: 2 |
50 Hz: 3 60 Hz: 3,5 |
50 Hz: 9–22 60 Hz: 9–25 |
50 Hz: 18,5-37 60 Hz: 21–43 |
50 Hz: 45–90 60 Hz: 52–104 |
50 Hz: 110-200 60 Hz: 125-220 |
50 Hz: 250–550 60 Hz: 290–620 |
8 |
50 Hz: - 60 Hz: 12 |
50 Hz: 15–30 60 Hz: 17–35 |
50 Hz: 37–75 60 Hz: 43–86 |
50 Hz: 90-132 60 Hz: 104–150 |
50 Hz: 160–450 60 Hz: 185–500 |
||
10 |
50 Hz: 30–55 60 Hz: 35–63 |
50 Hz: 75–132 60 Hz: 86–150 |
50 Hz: 160–350 60 Hz: 185–415 |
||||
12 |
|
50 Hz: - 60 Hz: 86–150 |
50 Hz: 160–300 60 Hz: 185–350 |
ContraBlock Plus
Spesielt utviklet for å håndtere de tøffe utfordringene med høye mengder filler og faste partikler, grunnet fortetning av avløpsvannet.

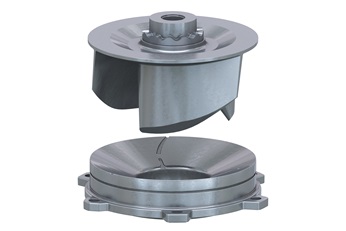

ContraBlock Evo

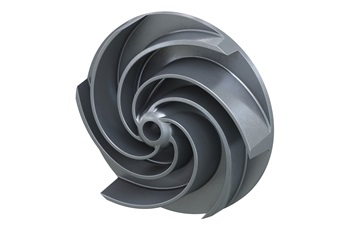

Det neste innovative steget for å forbedre blokkeringsfri ytelse ved håndtering av større mengder med filler og faste partikler. ContraBlock Evo bruker unik skovlgeometri og Pulse-Out-teknologi for svært effektiv pumping av faste partikler.Virvelhjul
Med en stor gjennomgang for faste partikler er impellere ideelle for pumping av væsker med gass, sand, eller for lavt volum/høyt trykk-behov. De brukes ofte i pumpestasjoner på grunn av deres evne til å motstå tilstopping.

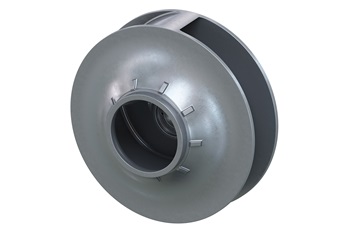

Kanalhjul
Kanalimpellere er ideelle for væsker uten fiber. For avløpsvann med fiber avhenger deres egnethet av pumpens størrelse, og dette kan fastslås ved hjelp av Sulzers ABSEL-program for valg av avløpspumper.

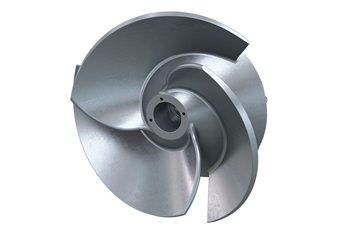

Skråstilt
Skråstilte impellere utmerker seg i håndtering av kloakk ved store pumpestasjoner. Deres semi-åpne, mikset flow-design kombinerer fordelene fra både aksiale og sentrifugale impellere, og gir en bred gjennomgang for faste partikler.

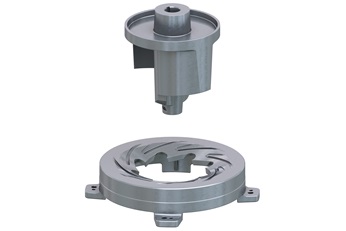

Kvern
Kvernimpellere er spesifikt designet for å takle utfordringen med lange eller store materialer ved å kutte dem i håndterbare biter.
Brosjyrer
Tekniske artikler
-
A lifetime of efficiencypdfSpråk:
Case-studier
Dataark
Dimensjonstegninger
Monteringshåndbøker
Brosjyrer
Tekniske artikler
-
A lifetime of efficiencypdfSpråk:
Case-studier
Dataark
Dimensjonstegninger
Monteringshåndbøker
-
Case-studier (EN)Når væsker pumpes, blandes, kontrolleres eller tilsettes er vi der. See hvordan våre løsninger hjelper våre kunder og lær hvordan vi kan gjøre dine pumpe og blandeprosesser mer effektive og lønnsomme, sikre din produksjon og sørge for vedvarende pålitelighet.
-
Avløpshåndtering fra næringAvløpshåndtering fra næring omfatter alt avløpsvann som er skylt fra toaletter på kommersielle, industrielle eller offentlige eiendommer.
-
NettverkspumpestasjonNettverkspumpestasjoner samler kommunalt avløpsvann fra bolighus og næring. Pumpene monteres tørroppstilt eller dykket i pumpekummer, og flytter avløpet videre til en hovedpumpestasjon. Siden de fleste pumpestasjoner ikke er utstyrt med avløpsrister, må pumpene håndtere vanskelige materialer som tekstiler, sanitærartikler, fett og våtservietter.
-
HovedpumpestasjonHovedpumpestasjon mottar kommunalt avløpsvann fra nettverkspumpestasjoner. Pumpene monteres tørroppstilt eller neddykket i pumpekummer og sender væsken til et avløpsrenseanlegg. På grunn av mangel på avløpsrister ved de fleste pumpestasjoner, er vanskelige materialer slik som tekstiler sanitærartikler og andre faststoffer en konstant trussel mot driften.
-
InntakspumpestasjonInntakspumpestasjoner ligner noe på store hovedpumpestasjoner. Løftehøyder kan variere fra ca. 2 opp til 30 meter, avhengig av dybden på den innkommende kloakken. For å forhindre trykkstøt som kan påvirke den biologiske prosessen negativt, benytter stasjonene ofte frekvensomformere og/eller flere pumper i parallelle.
-
UtløpspumpestasjonerUtløpspumpestasjoner er påkrevd når nivået på behandlingsanlegget er lavere enn mottaksvannet. Dette gjelder spesielt når du har utløp inn i en elv, som kan stige i kraftig regn eller i flomperioder, eller til havet, hvor nivået varierer med tidevannet. Det kan også være nødvendig med uttakspumpestasjoner for å kompensere for økende friksjonstap i utgående rør ved høye pumpemengder, for eksempel i lange avfallsrør for sjøvann.
-
Retur av aktivt slamUtløpspumpestasjoner er påkrevd når renseanlegget ligger lavere enn der det rensede vannet slippes ut. Dette er vanlig når du har utløp inn i en elv, som ved kraftig regn eller springflo kan få ekstra høyt nivå.
-
Pumping fra tunnelerEn tunnelkonstruksjon er en kompleks arbeidsplass der flere forskjellige variabler må tas i betraktning. Oversvømming av vann er én av dem. Våre senkbare drenerings- og slamlensepumper er lette, bærbare og starter i det du kobler dem til.
-
Servicesentre for vann, avløpsvann og lensingFinn servicesenteret nærmest deg. Med mer enn 100 servicesentre over hele verden, er vi aldri langt fra kunden.

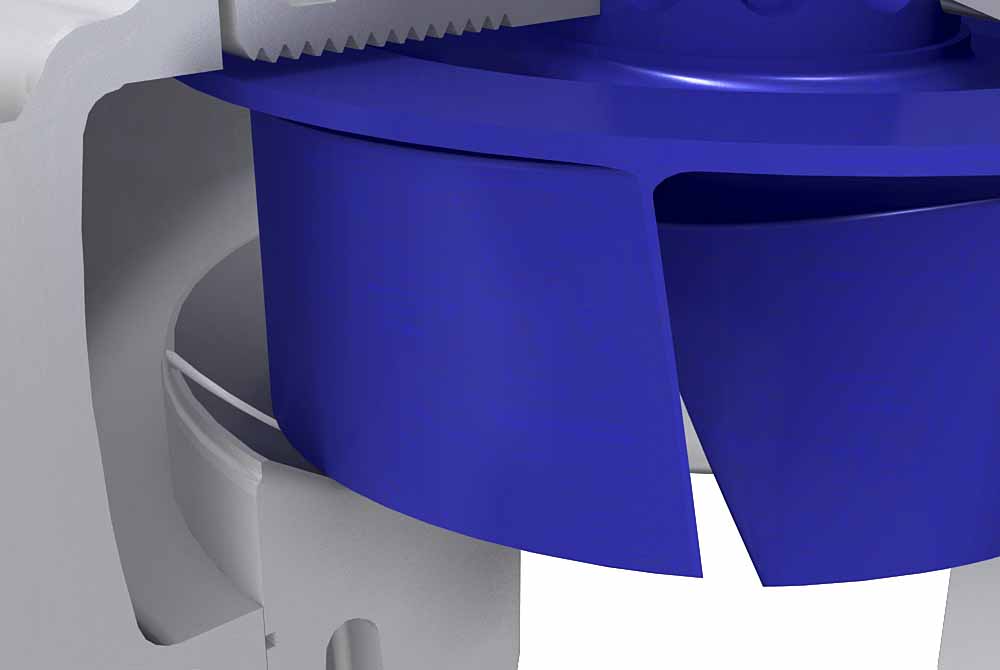

Allsidig utvalg av ContraBlock Plus-impellere
- Denne teknologien er spesielt utviklet for å håndtere krevende forhold, som fortykket avløpsvann og høyere mengde filler og faste partikler
- Svært pålitelig og effektiv impellerdesign med én- og flerbladede modeller for å sikre eksepsjonell motstand mot blokkering.
- Optimal impeller balanse og håndtering av faststoffer, basert på en omfattende datasimulering (Computational Fluid Dynamics) og testing
- Markedsledende effektivitet, uten at det går utover størrelsen på fritt gjennomløp eller håndtering av filler

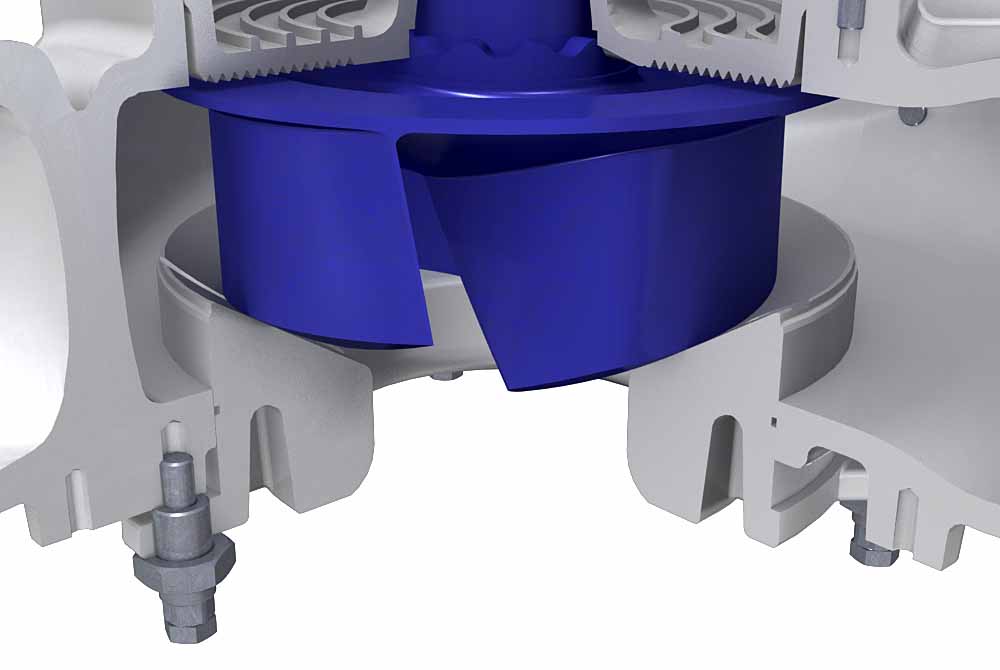

Justerbar bunnplate med spiralspor
- Betydelige energibesparelser gjennom hele levetiden
- Blokkeringsfri drift
- Justering av bunnplaten gjenoppretter pumpeeffektiviteten
- Opprettholder effektiv håndtering av filler gjennom hele levetiden

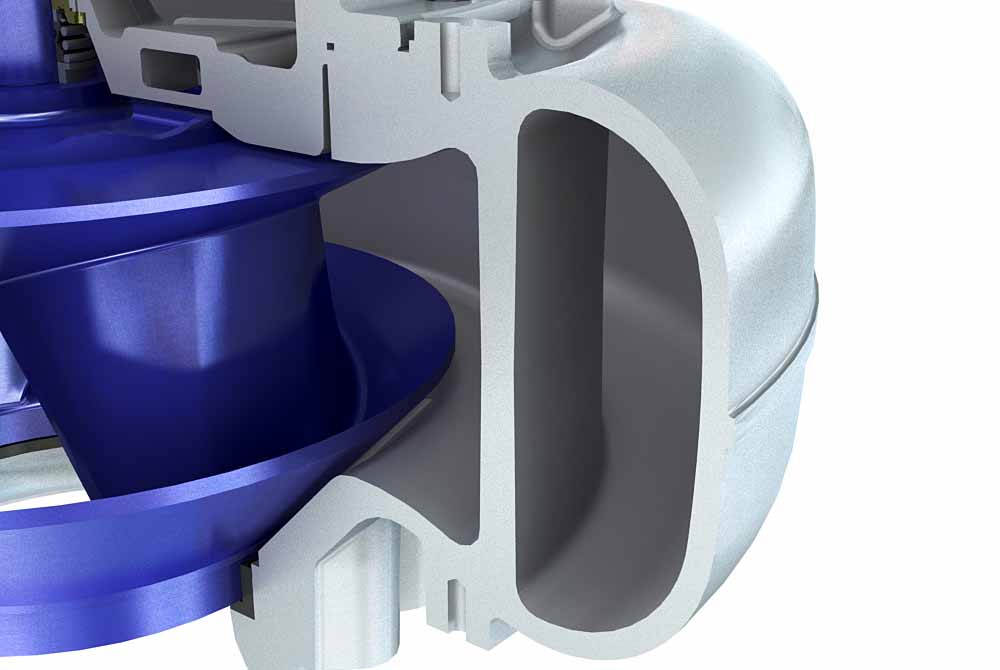

Dobbelt pumpehus fra DN 400
- Reduserer radialkrefter og bøyning av aksel
- Maksimerer levetiden til lagre og akseltetninger, og reduserer dermed livssykluskostnadene

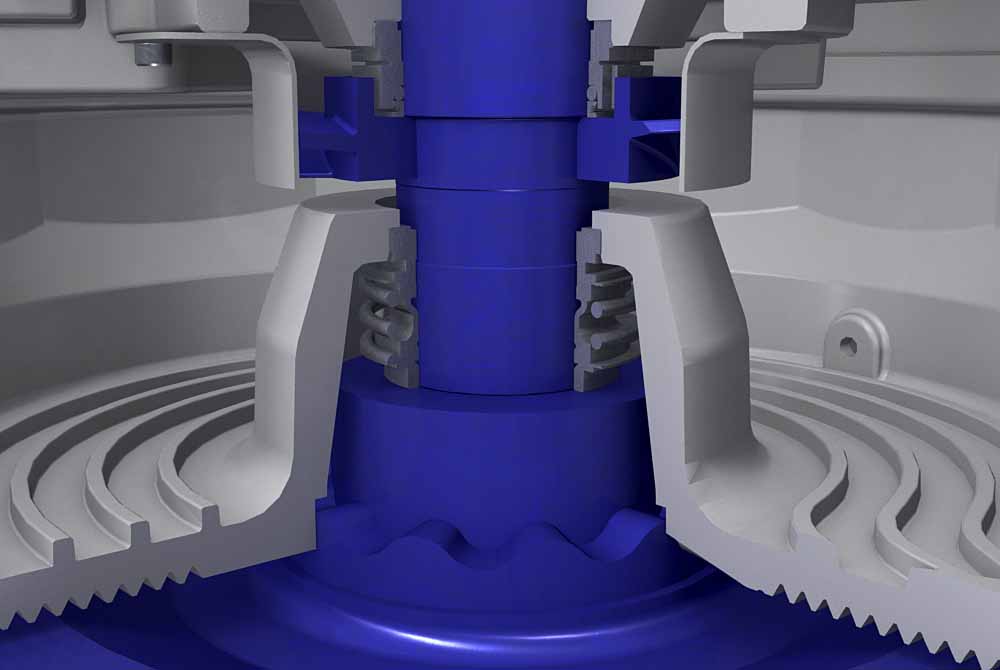

Doble mekaniske tetninger
- Silikonkarbid/silikonkarbid (SiC/SiC) gir maksimal motstand mot slipende partikler
- Funksjon mot blokkering av tetning reduserer driftskostnader
- SiC/SiC er kjemisk resistent i avløpsvann og de fleste andre industrielle applikasjoner

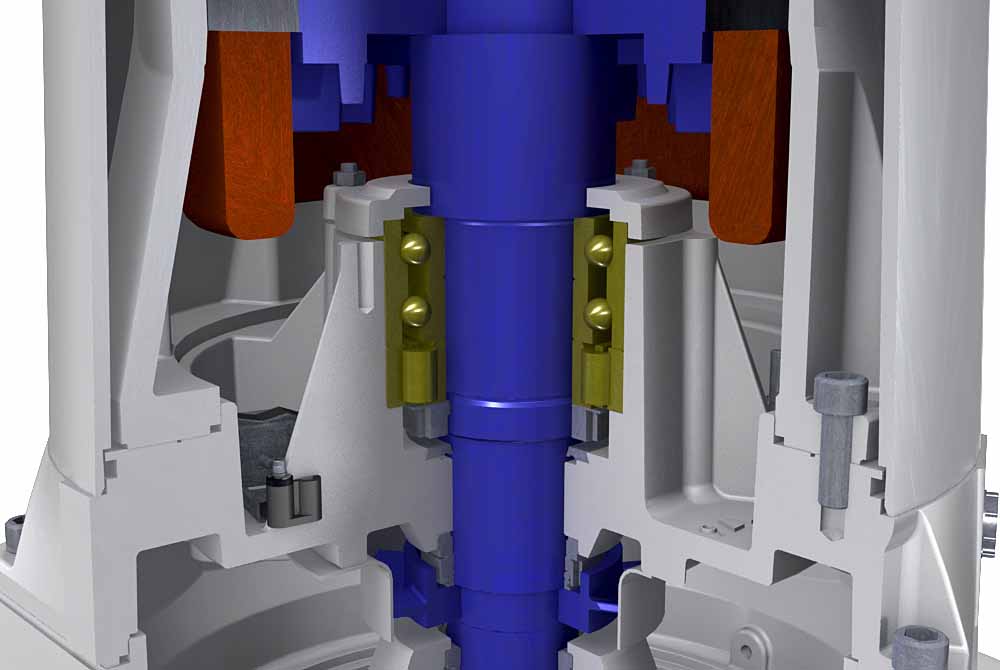

Kraftig aksel i rustfritt stål
- Minimerer avbøyning ved mekanisk tetning til <0,05 mm
- Økt sikkerhet mot tretthetsbrudd

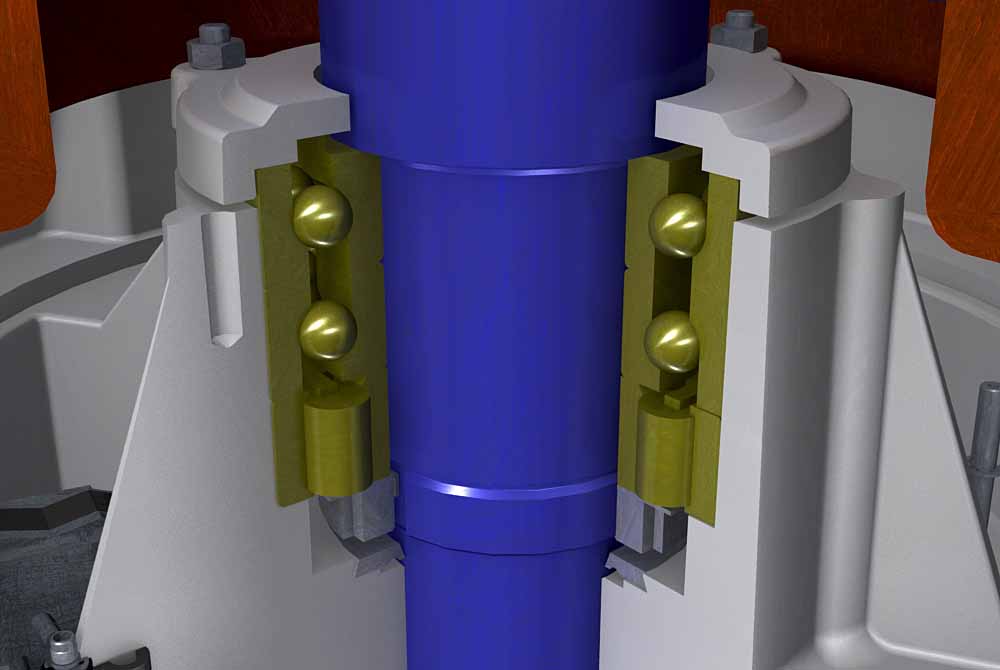

Kraftig lager
- Forventet levetid er 50 000 t for motorer opptil 9 kW og 100 000 t for motorer større enn 11 kW

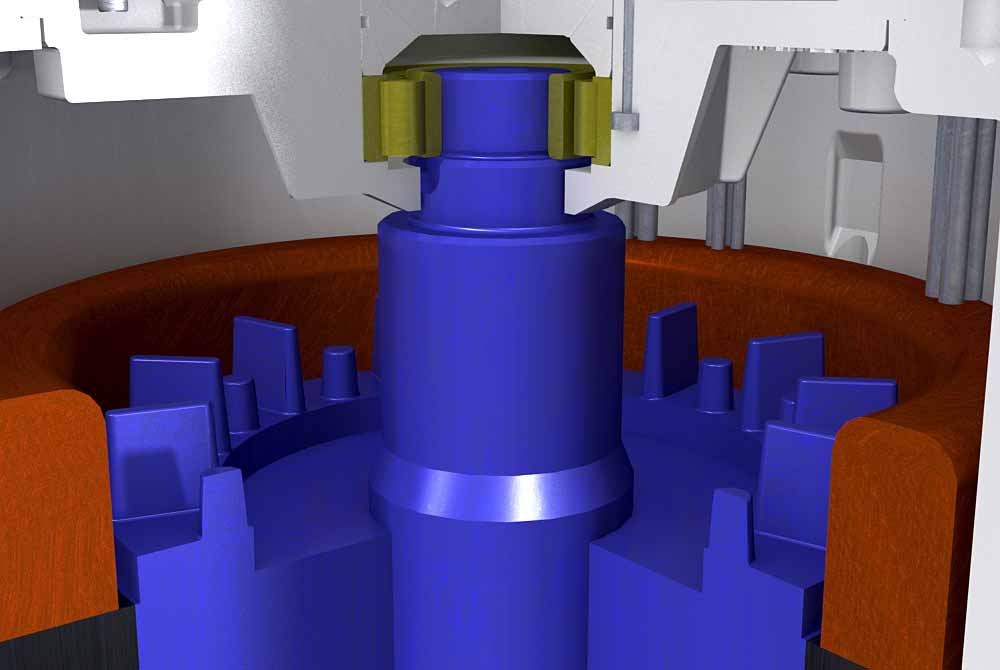

IE3 Premium effektiv motor i samsvar med IEC 60034-30
- Premium effektivitetsmotor i samsvar med IEC 60034-30. Motorklasse IE3 med testing i samsvar med IEC60034-2-1
- Designet for bruk med frekvensomformer (VFD).
- ATEX-, FM- og CSA-sertifiserte motorer er tilgjengelige. Allsidige typer sensorer tilgjengelige, for eksempel for temperatur-, fuktighets- og vibrasjonsdeteksjon.
- Lav temperatur i motorviklingene gir økt levetid og betydelig reduksjon i karbonavtrykk
Allsidig utvalg av ContraBlock Plus-impellere
- Denne teknologien er spesielt utviklet for å håndtere krevende forhold, som fortykket avløpsvann og høyere mengde filler og faste partikler
- Svært pålitelig og effektiv impellerdesign med én- og flerbladede modeller for å sikre eksepsjonell motstand mot blokkering.
- Optimal impeller balanse og håndtering av faststoffer, basert på en omfattende datasimulering (Computational Fluid Dynamics) og testing
- Markedsledende effektivitet, uten at det går utover størrelsen på fritt gjennomløp eller håndtering av filler
Justerbar bunnplate med spiralspor
- Betydelige energibesparelser gjennom hele levetiden
- Blokkeringsfri drift
- Justering av bunnplaten gjenoppretter pumpeeffektiviteten
- Opprettholder effektiv håndtering av filler gjennom hele levetiden
Dobbelt pumpehus fra DN 400
- Reduserer radialkrefter og bøyning av aksel
- Maksimerer levetiden til lagre og akseltetninger, og reduserer dermed livssykluskostnadene
Doble mekaniske tetninger
- Silikonkarbid/silikonkarbid (SiC/SiC) gir maksimal motstand mot slipende partikler
- Funksjon mot blokkering av tetning reduserer driftskostnader
- SiC/SiC er kjemisk resistent i avløpsvann og de fleste andre industrielle applikasjoner
Kraftig aksel i rustfritt stål
- Minimerer avbøyning ved mekanisk tetning til <0,05 mm
- Økt sikkerhet mot tretthetsbrudd
Kraftig lager
- Forventet levetid er 50 000 t for motorer opptil 9 kW og 100 000 t for motorer større enn 11 kW
IE3 Premium effektiv motor i samsvar med IEC 60034-30
- Premium effektivitetsmotor i samsvar med IEC 60034-30. Motorklasse IE3 med testing i samsvar med IEC60034-2-1
- Designet for bruk med frekvensomformer (VFD).
- ATEX-, FM- og CSA-sertifiserte motorer er tilgjengelige. Allsidige typer sensorer tilgjengelige, for eksempel for temperatur-, fuktighets- og vibrasjonsdeteksjon.
- Lav temperatur i motorviklingene gir økt levetid og betydelig reduksjon i karbonavtrykk
