主要优点
  • 防止泵和其他关键设备堵塞和被坚硬的固体损坏
  • Wipes Ready ™刀片可以防止材料在污水流中形成长条状碎片和重新缠绕成大颗粒
  • 无需人工清洁、拆卸和重新组装维修单元，也无需为了配件等待数月。只需更换即可！
  • P型侧栏确保双轴粉碎格栅可以处理固体，并同时优化通过格栅的流量
  • 保持泵和其他设备高效运行，从而降低运营成本


主要应用
  • 污水泵站
  • 渠首工程–初级处理
  • 污泥处理
  • 厌氧消化/生物资源
  • 化粪池垃圾/油脂回收
  • 监狱
  • 机场
  • 设备管理

主要特征
  • 双轴、大扭矩粉碎格栅处理碎屑、石块、木头、湿巾、布、塑料和其他杂质
  • Wipes Ready ™刀片具备的二维切割能力，可控制输出碎片的宽度和长度
  • 管道型 30K 麦芬怪兽包括一个易于拆卸的刀片组
  • 已取得专利的P型侧栏将杂质送入刀片组
  • 粉碎格栅可以减小固体尺寸，从而让泵和其他设备能够高效安全地进行处理
材料
  • 外壳：球墨铸铁
  • 刀片：硬质合金钢
  • 轴：硬质合金钢
  • 机械密封：碳化钨端面
麦芬怪兽™ 10K 系列

10K 系列麦芬怪兽是一款紧凑型粉碎格栅，坚固耐用， 适合污泥和污物处理应用。 它适用于空间有限的区域，但 仍能为下游 保护提供必要的能力。10K 系列是理想的低成本 解决方案，优于用在  资源回收设施中的污泥研磨系统。它还非常适合办公楼、 公寓楼、度假村、零售中心和 成套处理设施。

  • 六角轴：50 毫米
  • 电机：标准 1.5 千瓦；25:1 减速机
  • 刀片尺寸：直径 120 毫米
  • 密封最大工作压力：6 巴（可选重型密封件）

管道型
管道型

流量 (1) 立方米/小时

 管道尺寸（毫米） 压损（巴）
10000-B100-DI 62 100 0.03
10000-B150-DI 125 150 0.09
(1) 0-2% 固体含量

开式渠道型
开式渠道型 流量 (2) 立方米/小时 水头损失（毫米）
10002-0008-DI 41.4

146
(2)对应最佳渠道条件的流量。
麦芬怪兽™ 30K 系列

使用麦芬怪兽双轴粉碎格栅后，现在比以往任何时候都更容易处理那些以往很难处理的固体。其低速、大扭矩设计可以粉碎会导致下水道问题的坚硬固体。30K 麦芬怪兽有管道型和开式渠道型两种配置。

  • 六角轴：50 毫米
  • 电机：标准 2.2 千瓦；25:1 减速机
  • 刀片尺寸：直径 120 毫米
  • 密封最大干式工作压力：10.3 巴

管道型
管道型 流量 (1) 立方米/小时 管道尺寸（毫米） 压损（巴）
30004T-B100 102 100 0.04
30004T-B150 159 150 0.08
30004T-B200 250 200 0.21
30004T-B250 386 250 0.20
30004T-B300 556 300

0.40
(1) 0-2% 固体含量

开式渠道型
开式渠道型 流量 (2) 立方米/小时 水头损失（毫米）
30005-0008 84 178
30005-0012 141 290
30005-0018 223 405
30005-0024 311

405
30005-0032 477 445
30005-0040 686 495
30005-0050 979 595
30005-0060

1'277

 760
(2)对应最佳渠道条件的流量。
麦芬怪兽™ 40K 系列

40K 系列麦芬怪兽在湿式和干式 粉碎应用中表现优异。对于大型 加工系统而言，它是强有力的切碎机。它还可用于许多工业 应用，包括鱼肉和牛肉加工、 石油、纸浆和造纸厂、化工厂和 回收厂。

  • 六角轴：64 毫米
  • 电机：标准 7.5 千瓦；35:1 减速机
  • 刀片尺寸：直径 191 毫米
  • 密封最大干式工作压力：10.3 巴

管道型
管道型 流量 (1) 立方米/小时 管道尺寸（毫米） 压损（巴）
40002-18B300

612

 300 0.24
40002-24B400 999 400 0.15
40002-24B450 1'249 450

0.23
40002-32B500 1'558 500 0.29
(1) 0-2% 固体含量

开式渠道型
开式渠道 型 流量 (2) 立方米3/小时 水头损失（巴）
40002-0018 207

203
40002-0024 327

406
40002-0032 477 457
(2) 对应最佳渠道条件的流量。
选项

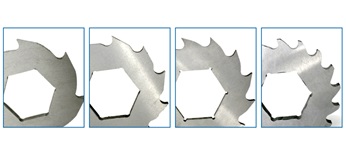

刀片

  • 7、11、13 和 17 * 齿可选
    * Wipes Ready™ 锯齿刀片
  • 刀片组可根据运行要求定制
  • 可选不锈钢，适用于 7、11 和 13 齿刀片

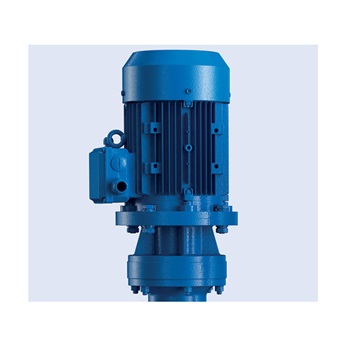

电机

  • IP55 TEFC 电机，标准配置
  • ATEX：(Ex de IIC T4) IP55 TEFC 电机 (Ex d IIC T4)，可选
  • ATEX：(Ex de IIB T4) IP68 潜水电机 (Ex de IIB T4)，可选
  • IP55 集成电机，仅限 10K
  • 可提供加长驱动轴

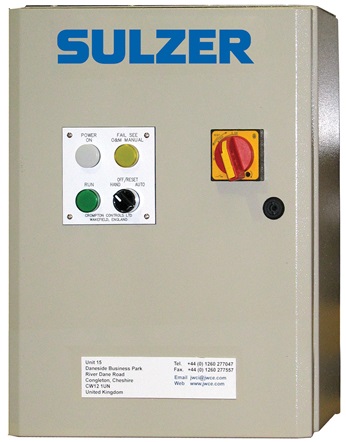

所示为典型的面板形式。实际面板可能会根据不同的应用要求而有所不同。

智能控制柜

  • 负载感应控制系统可以自动 反转，以清除堵塞物
  • 低碳钢加粉末涂层或不锈钢 IP65 壳体

定制框架

  • 不锈钢框架，安装方便
拥有 Wipes Ready™ 功能

10000 管道型

麦芬怪兽

10002 开式渠道型

麦芬怪兽

30004T 管道型

麦芬怪兽

30005 开式渠道型

麦芬怪兽
17 齿 Wipes Ready 刀片

可选

 可选 可选 可选
P型侧栏 是
最优化的切割控制 是 是 是 是

Wipes Ready 技术

麦芬怪兽污物粉碎格栅拥有独特的 Wipes Ready 技术。粉碎格栅旨在捕获污水中所有湿巾并将其粉碎成碎片，防止其在污水系统中重新缠绕成绳索和碎屑球。

麦芬怪兽污物粉碎格栅中应用的 Wipes Ready 技术包括：

  • Wipes Ready 刀片–锯齿状刀片和滚花垫片组合在一起，可双向切割湿巾。其结果是使颗粒变小，从而无法重新在下游交织聚集。
  • P型侧栏–将固体废物送入刀片组，不影响流速，同时防止碎屑堆积在粉碎格栅上
  • 优化切割控制 (OCC) –采用 OCC 齿轮比来优化轴的转速，以增强切割力度和改善刀片清洁效果，从而提高粉碎格栅的性能并延长其使用寿命。

请注意，不同的麦芬怪兽型号具有不同的 Wipes Ready 选项。

案例研究和文章
  • 提升泵站中的 30K 麦芬怪兽™
    拉斯维加斯北部的 Villa Mountain Vista 酒店安装了一台 30K 麦芬怪兽™ ，以解决扬提升泵站的水泵堵塞问题。
  • 可用于沼气厂的 30K 麦芬怪兽™
    了解功能强大的 30K 麦芬怪兽™ 如何大大减少西班牙加泰罗尼亚沼气厂的物料堵塞和停机时间问题。
  • 粪污运输厂中的 40K 麦芬怪兽™
    新西兰最大的粪污运输厂 Port-a-Loo 投资购买了一台 40K 麦芬怪兽™ ，以解决处理厂污水泵频繁堵塞的问题。
  • 再生水厂用 10K 麦芬怪兽™
    了解 10K 麦芬怪兽™ 如何帮助美国德克萨斯州的谢茨再生水厂利用更少的能源可靠地粉碎最坚硬的固体。
  • Deutliche Kostenersparnis durch Muffin Monster™ Doppelwellenzerkleinerer (DE)
    Der Austausch von Rechenanlagen durch Muffin Monster Doppelwellenzerkleinerer in Pumpstationen führte zu einem störungsfreien und damit deutlich personal-, wartungs- und kostengünstigeren Betrieb. Die Investitionen für die Muffin Monster betrugen nur etwa 20 bis 25 % der Kosten für neue Rechen.
  • 案例分析 (EN)
    哪里有流体被泵送、混合、控制或应用，哪里就有苏尔寿的身影。看看我们的解决方案如何为客户创造价值，并了解我们如何为您的泵送和混合流程提高效率和收益，保障您的生产和确保持久的可靠性。
视频
 视频
Play Video
利用 Monster 粉碎格栅管理工厂
Play Video
麦芬怪兽粉碎格栅
Play Video
麦芬怪兽粉碎格栅 - 防止水泵堵塞的额外保障
文件

数据表

案例分析

手册

应用
  • 不含厕所废水的商业污水
    不含厕所废水的商业污水包括排水和污水。
  • 厌氧消化
    厌氧消化需要温度均衡和适当的均质生物质，以实现高产气和避免有机质沉积。表面结皮必须打破，如果有起泡的倾向，则必须防止起泡。Sulzer 可以为蒸煮器提供具有高效螺旋桨的高效可靠的 Scaba 搅拌器。Muffin Monster™ 粉碎格栅位于厌氧消化器上游，在消化前对污泥进行调节，提高生物质的均质性，保护下游设备。
  • 来自厕所的商业污水处理
    来自厕所的商业污水包括来自商业、工业或公共建筑中厕所的所有废水。
  • 污泥处理和输送
    苏尔寿的泵、搅拌器、粉碎格栅和搅拌器用于调节、输送、混合与处理污泥。我们的单螺杆泵可在扬程变化时保持恒定的流量，适合处理各类非牛顿流体污泥和泥饼，满足污水处理厂的常规要求。适当维护功能确保最大程度地缩短磨损部件的更换所引起的任何流程的停工期。Muffin Monster™ 粉碎格栅保护下游设备。粉碎格栅调节的污泥不会堵塞污泥管路上的阀门、热交换器、蒸煮器、离心机等设备。
  • 污泥缓冲池
    污泥缓冲池具有多种用途。最常见的应用是混合与均化高度浓缩的初级、次级或消化污泥。溶液用于污泥自身混合或将污泥与定量增稠化学产品混合，并且取决于污泥缓冲池的设计和容积。潜水搅拌器 ABS XRW 和 RW 以及 Scaba 搅拌器可用于高效混合。容积式单螺杆输送泵和 Muffin Monster™ 粉碎格栅用于减少固体以及向污泥脱水流程输送污泥的污泥转移。
  • 终端泵站
    终端泵站从网络泵站接收市政污水。这些泵安装在干井或湿井中，将介质输送到处理厂进行最终净化处理。鉴于多数泵站缺乏过滤网，纤维卫生纸和包装物品等棘手废弃物持续威胁正常运行时间。
  • 网络泵站
    网络泵站收集住宅和公共设施排放的市政污水。这些泵安装在干井或湿井中，将废水输送到终端泵站。因为多数泵站没有安装滤网，必须应对纤维卫生纸和包装物品等棘手废弃物。
