Asiakasedut
  • Suojaa pumppuja ja muita kriittisiä laitteita kalliiksi käyviltä tukoksilta ja kiintoaineiden aiheuttamilta vaurioilta
  • Wipes Ready™ ‑leikkurit estävät materiaaleja muodostamasta pitkiä suikaleita, jotka takertuvat toisiinsa jätevirrassa
  • Yksikön puhdistaminen, purkaminen ja uudelleen kasaaminen ei edellytä työtä tai mahdollisesti kuukausia kestävää osien odottamista. Vaihda vain osat ja jatka käyttöä!
  • Delta P -sivukiskot varmistavat, että kaksoisakseloitu repijä käsittelee kiintoaineet ja että yksikön läpi kulkeva virta on optimaalinen
  • Laske käyttökustannuksia tehostamalla pumppujen ja muiden laitteiden toimintaa


Yleisimmät käyttökohteet
  • Jäteveden pumppuasemat
  • vedenottamot – esikäsittely
  • Lietteen käsittely
  • Anaerobinen mädätys/bioresurssi
  • Sakokaivolietteen/rasvan vastaanotto
  • Rangaistuslaitokset
  • Lentoasemat
  • Laitoshallinto

Tärkeimmät ominaisuudet
  • Kaksoisakseloidut korkean vääntömomentin repijät käsittelevät riepuja, kiviä, puuta, kosteuspyyhkeitä, vaatteita, muovia ja muuta roskaa
  • Wipes Ready™ ‑leikkurit mahdollistavat leikkuutuotteen leveyden ja pituuden kaksiulotteisen säädön
  • Linjaan asennettava 30K Muffin Monster sisältää helposti irrotettavan leikkuripatruunan
  • Patentoidut Delta P ‑sivukiskot ohjaavat roskat leikkureihin
  • Repijät pienentävät kiintoainetta niin että pumput ja muut laitteet voivat käsitellä niitä tehokkaasti ja turvallisesti
Materiaalit
  • Kotelot: pallografiittivalurautaa
  • Leikkurit: karkaistua terässeosta
  • Akselit: karkaistua terässeosta
  • Liukurengastiivisteet: pinnat volframikarbidia
Muffin Monster™ 10K -sarja

10K-sarjan Muffin Monster on kompakti repijä, joka käsittelee kiintoaineet tehokkaasti liete- ja jätevesikäytössä. Se sopii kohteisiin, joissa tilaa on rajallisesti, mutta tarjoaa silti riittävää tehoa alavirran komponenttien suojaamiseksi. 10K-sarja on ihanteellinen, edullinen ratkaisu, joka sopii muuhunkin kuin lietteen kiintoaineen revintään talteenottolaitoksissa. Se sopii loistavasti toimistorakennuksiin, kerrostaloihin, lomakohteisiin, kauppakeskuksiin ja pakettipuhdistamoihin.

  • Kuusikulmaiset akselit: 50 mm
  • Moottori: Vakio 1,5 kW; alennus 25:1
  • Leikkurikoko: halkaisija 120 mm
  • Tiivisteen suurin käyttöpaine: 6 baaria (vaativien olosuhteiden tiivisteitä saatavilla lisävarusteena)

Linjamalli

Linjamalli

Virtausnopeus (1) m3/h

Putkilinjan koko, mm Paineen lasku, bar
10000-B100-DI 62 100 0,03
10000-B150-DI 125 150 0,09
(1) 0–2 % kiintoaineita

Avokanavamalli

Avokanavamalli Virtausnopeus (2) m3/h Nostokorkeuden lasku, mm
10002-0008-DI 41,4

146

(2) Kanavan optimaalisiin olosuhteisiin perustuva virtaus.
Muffin Monster™ 30K -sarja

Kaksiakselisen Muffin Monster -repijän ansiosta ongelmallisten kiintoaineiden käsittely on nyt helpompaa kuin koskaan. Hitaasti käyvä ja korkean väännön tuottava rakenne repii jätevedessä esiintyvät kovatkin kiintoaineet, jotka aiheuttavat tyypillisesti ongelmia. 30K Muffin Monster on saatavilla linja- tai avokanavamallina.

  • Kuusikulmaiset akselit: 50 mm
  • Moottori: Vakio 2,2 kW; alennus 25:1
  • Leikkurikoko: halkaisija 120 mm
  • Tiivisteen suurin kuivakäyttöpaine: 10,3 bar

Linjamalli

Linjamalli Virtausnopeus (1) m3/h Putkilinjan koko, mm Paineen lasku, bar
30004T-B100 102 100 0,04
30004T-B150 159 150 0,08
30004T-B200 250 200 0,21
30004T-B250 386 250 0,20
30004T-B300 556 300

0,40

(1) 0–2 % kiintoaineita

Avokanavamalli

Avokanavamalli Virtausnopeus (2) m3/h Nostokorkeuden lasku, mm
30005-0008 84 178
30005-0012 141 290
30005-0018 223 405
30005-0024 311

405

30005-0032 477 445
30005-0040 686 495
30005-0050 979 595
30005-0060

1 277

760
(2) Kanavan optimaalisiin olosuhteisiin perustuva virtaus.
Muffin Monster™ 40K -sarja

40K-sarjan Muffin Monster sopii erinomaisesti märkään ja kuivaan revintään. Se on suurille käsittelyjärjestelmille kehitetty tehokas repijä. Se sopii myös moniin teollisuuden käyttötarkoituksiin, kuten kalan ja naudanlihan jalostukseen, öljyteollisuuteen, sellu- ja paperitehtaille, kemiantehtaille ja kierrätyslaitoksiin.

  • Kuusikulmaiset akselit: 64 mm
  • Moottori: Vakio 7,5 kW; alennus 35:1
  • Leikkurikoko: halkaisija 191 mm
  • Tiivisteen suurin kuivakäyttöpaine: 10,3 bar

Linjamalli

Linjamalli Virtausnopeus (1) m3/h Putkilinjan koko, mm Paineen lasku, bar
40002-18B300

612

300 0,24
40002-24B400 999 400 0,15
40002-24B450 1 249 450

0,23

40002-32B500 1 558 500 0,29
(1) 0–2 % kiintoaineita

Avokanavamalli

Avokanava malli Virtausnopeus (2) m3/h Nostokorkeuden lasku, bar
40002-0018 207

203

40002-0024 327

406

40002-0032 477 457
(2) Kanavan optimaalisiin olosuhteisiin perustuva virtaus.
Lisävarusteet

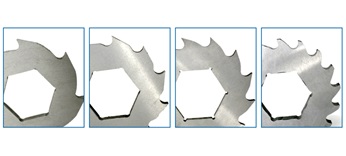

Leikkurit

  • 7, 11, 13 tai 17* hammasta valittavissa
    * Wipes Ready™ -leikkurit, sahalaita
  • Leikkuripinoa voi räätälöidä käyttökohteen vaatimusten mukaisesti
  • Leikkurista on lisävarusteena saatavilla ruostumattomasta teräksestä valmistetut 7, 11 ja 13 hampaan mallit

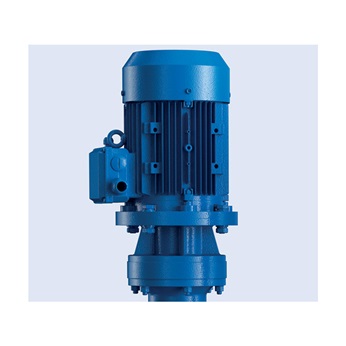

Moottorit

  • IP55 TEFC -moottori, vakio
  • IP55 TEFC -moottori, ATEX: (Ex d IIC T4), lisävaruste
  • IP68-uppomoottori, ATEX: (Ex de IIB T4), lisävaruste
  • IP55-suojattu integroitu käyttölaite, vain 10K
  • Pidempiä käyttöakseleita saatavilla

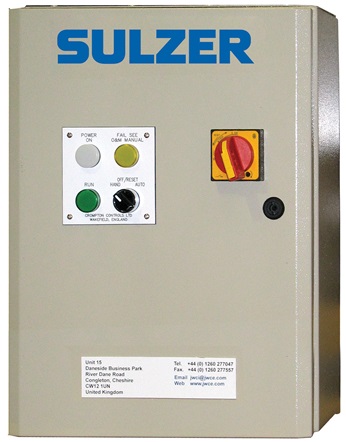

Kuvassa on vastaava paneeli. Todellinen paneeli voi poiketa kuvatusta käyttökohteen vaatimuksista riippuen.

Älykäs ohjain

  • Kuormituksen tunnistava ohjausjärjestelmä käyttää automaattista suunnan kääntöä tukosten avaamiseen
  • Jauhemaalatut niukkahiilisestä tai ruostumattomasta teräksestä valmistetut IP65-kotelot

Mukautetut rungot

  • Ruostumattomat teräsrungot helpottavat asennusta
Wipes Ready™ -ominaisuuden saatavuus

10 000, linja

Muffin Monster

10002, avokanavamalli

Muffin Monster

30004T, linjamalli

Muffin Monster

30005, avokanavamalli

Muffin Monster

17-hampaiset Wipes Ready -leikkurit

Valinnainen

Valinnainen Valinnainen Valinnainen
Delta P -sivukiskot Kyllä
Optimoitu leikkuun ohjaus Kyllä Kyllä Kyllä Kyllä

Wipes Ready -tekniikka

Muffin Monster -jätevesirepijöitä on saatavana varustettuina ainutlaatuisella Wipes Ready -tekniikalla. Tekniikka on suunniteltu poistamaan kaikki jätevirrasta löytyvät kosteuspyyhkeet ja silppuamaan ne pieniksi kappaleiksi, jotka eivät pääse kietoutumaan nuoriksi tai kasoiksi jätevesijärjestelmässä.

Muffin Monster -jätevesirepijöissä käytettävät Wipes Ready -tekniikat:

  • Wipes Ready -leikkurit – Sahalaitaiset leikkurit ja pyälletyt välikkeet, jotka leikkaavat kosteuspyyhkeitä kaksisuuntaisesti. Tällä tavoin pieniksi leikatut kappaleet eivät voi kietoutua toisiinsa alavirrassa.
  • Delta P -sivukiskot – Kiskot ohjaavat kiintoaineet leikkureihin vaikuttamatta virtausnopeuteen, ja samalla ne ehkäisevät roskien kasautumista repijään.
  • Optimoitu leikkuun ohjaus (Optimized Cut Control, OCC) – OCC-välitys optimoi akseleiden nopeudet parantaen leikkuuta ja leikkureiden puhdistusta, mikä puolestaan parantaa repijän suorituskykyä ja pidentää sen käyttöikää.

Tulee huomata, että eri Muffin Monster -malleissa on eri Wipes Ready -kokoonpanot.

Tapaustutkimukset ja artikkelit

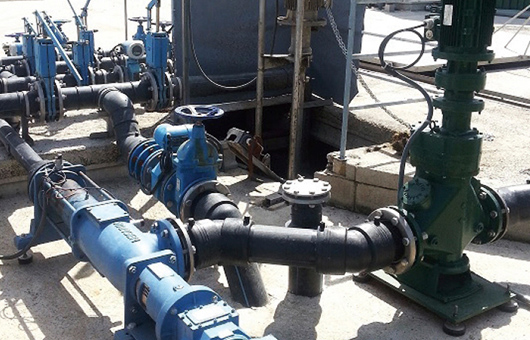

  • 30K Muffin Monster™ biokaasulaitoksiin
    Katso, kuinka tehokas 30K Muffin Monster™ vähentää materiaalitukoksia ja seisokkiaikaa merkittävästi biokaasulaitoksella Espanjan Kataloniassa.

  • Deutliche Kostenersparnis durch Muffin Monster™ Doppelwellenzerkleinerer (DE)
    Der Austausch von Rechenanlagen durch Muffin Monster Doppelwellenzerkleinerer in Pumpstationen führte zu einem störungsfreien und damit deutlich personal-, wartungs- und kostengünstigeren Betrieb. Die Investitionen für die Muffin Monster betrugen nur etwa 20 bis 25 % der Kosten für neue Rechen.

  • Case studyt (EN)
    Missä tahansa nesteitä pumpataan, sekoitetaan, ohjataan tai käytetään, meillä on siihen sopiva sovellus. Lue miten ratkaisumme luovat lisäarvoa asiakkaillemme ja kuinka voimme tehdä pumppaus- ja sekoitusprosesseistanne entistä tehokkaampia ja kannattavampia sekä varmistaa, että tuotantonne toimii luotettavasti ja keskeytyksettä.
Videot
Julkaisut

Tekniset erittelyt

Case studyt

Opas

Sovellukset
  • Anaerobinen mädätys
    Anaerobinen mädätys vaatii lämpötilan tasaamista sekä biomassan asianmukaista homogenisointia, jotta kaasuntuotanto on suurta ja voidaan välttää orgaanisten aineiden saostuminen. Pinnan karstat täytyy rikkoa, ja vaahdon synnyn estämisen täytyy olla hallinnassa, jos vaahtoaminen on todennäköistä. Sulzerilta saa tehokkaita ja luotettavia, suurtehoisilla potkureilla varustettuja Scaba-sekoittimia mädättimille. Anaerobisten mädättimien ylävirrassa olevat Muffin Monster™ -repijät puhdistavat lietteen ennen mädättämistä. Tämä parantaa biomassan homogenisointia ja suojaa laitteita alavirrassa.
  • Kaupallisten kiinteistöjen WC-jätteenpoisto
    Kaupallisten kiinteistöjen WC-jätettä sisältävään jäteveteen kuuluu kaikki kaupallisissa, teollisissa tai julkisissa kiinteistöissä WC-istuimista alas vedetty jätevesi.
  • Lietepuskurisäiliö
    Lietepuskurisäiliötä voidaan käyttää useisiin eri tarkoituksiin. Yleisin sovellus on suuren pitoisuuden esi- tai jälkilietteen tai mädätetyn lietteen sekoitus ja homogenisaatio. Lietteen sekoitukseen tai annosteltujen sakeutuskemikaalien lietteeseen lisäämiseen käytetty liuos riippuu lietepuskurisäiliön mallista ja tilavuudesta. Upposekoittimet ABS XRW ja RW sekä Scaba-sekoitin soveltuvat erittäin tehokkaaseen sekoitukseen. Pakkosyöttävät ja epäkeskoruuveilla toimivat pumput sekä Muffin Monster™ -repijät vähentävät kiintoaineen määrää ja siirtävät lietteen vedenpoistokäsittelyä varten.
  • Lietteen käsittely ja siirto
    Sulzerin pumppuja, sekoittimia ja repijöitä käytetään lietteen puhdistamiseen, siirtoon, sekoittamiseen ja käsittelyyn. Epäkeskoilla toimivat pakkosyötteiset pumppumme tarjoavat lähes vakiona pysyvän virtauksen ja imukorkeuskapasiteetin kaikenlaisiin ei-newtonilaisiin liete- ja kakkuprosesseihin, joita yleensä edellytetään jäteveden käsittelylaitokselta. Paikallaan huolettavuus takaa, että kaikki komponenttien kulumista johtuva seisokkiaika pysyy alhaisena. Muffin Monster™ -repijät suojaavat laitteistoa alavirrassa. Repijöiden puhdistama liete ei tuki venttiilejä, lämmönvaihtimia, mädättimiä, sentrifugeja tai muita lietelinjan laitteita.
  • Päätepumppausasema
    Päätepumppausasemat ottavat vastaan jätevettä verkkopumppausasemilta. Kuiviin tai märkiin kaivoihin asennettavat pumput toimittavat materiaalin käsittelylaitokseen viimeistä puhdistusta varten. Koska useimmissa pumppausasemissa ei ole sihtejä, hankalat materiaalit, kuten kuituja sisältävät terveyssiteet ja pakkausmateriaalit, ovat jatkuva uhka toiminta-ajalle.
  • Verkkopumppausasema
    Verkkopumppausasemat keräävät kunnallista jätevettä kodeista ja yhteisöasumuksista. Kuiviin tai märkiin kaivoihin asennettavat pumput toimittavat jäteveden päätepumppausasemalle. Koska useimmissa pumppausasemissa ei ole sihtejä, pumppujen täytyy selvitä hankalista materiaaleista, kuten kuituja sisältävistä terveyssiteistä ja pakkausmateriaaleista.
  • WC-jätettä sisältämätön kaupallisten kiinteistöjen jätevesi
    WC-jätettä sisältämättömään kaupallisten kiinteistöjen jäteveteen kuuluvat valumat ja harmaa jätevesi.
