Hauptmerkmale
  • Steckerfertig, ohne sich Sorgen wegen möglicher Überhitzung zu machen.
  • Zuverlässiger, störungsfreier Betrieb auch im Schlürfbetrieb.
  • Pumpen mit eingebauter AquaTronic-Einheit korrigieren selbstständig eine falsche Phasenfolge und stellen damit die korrekte Drehrichtung des Laufrades sicher.
  • Baukastensystem für einfachere Wartung und leichtere Umwandlung der Pumpe für verschiedene hydraulische Anforderungen. Pumpen mit eingebauter AquaTronic können schnell und ohne Demontage überprüft werden.
Modelle
  • XJC 50 ND Normaldruckausführung, 3-Phasen
  • XJ 50 ND AT* Normaldruckausführung 3-Phasen
  • XJC 50 LD Niederdruckausführung, 3-Phasen
  • XJC 50 LD AT*Niederdruckausführung, 3-Phasen
  • XJ 50 HD Hochdruckausführung 3-Phasen
  • XJ 50 HD AT* Hochdruckausführung 3-Phasen

Gewicht: 59 kg (130 lb)

*AquaTronic: Eingebaute elektronische Pumpenregelung.

 Siehe unsere Leistungsbereiche
Leistungsbereich – XJ 50, 50 Hz
Leistungsbereich – XJ 50, 60 Hz
Leistungsbereich – XJ 50, 60 Hz US-Version
AquaTronic – integrierte eingebaute elektronische Überwachung

AquaTronic-Option

In den Grundkonfigurationen der Pumpen ersetzt die AquaTronic-Einheit (AT) das integrierte Schaltschütz und stellt sicher, dass immer die richtige Motordrehrichtung beibehalten wird, unabhängig davon, welche Phasenanschlüsse bestehen. Als Hauptvorteile der AquaTronic-Einheit sind zu nennen:

  • Korrektur der Motordrehrichtung bei falschem Phasenanschluss
  • Run-Modus (kein Bedienpanel erforderlich)
  • Integrierte Startereinheit (je nach Pumpenmodell Direkt- oder Softstart)
  • Motorschutz gegen Übertemperatur, Überlast und fehlende Phase
  • Funktion zum Verhindern von Verstopfungen

Wenn die Pumpe überdies über einen optionalen Niveausensor verfügt, bietet AquaTronic Folgendes:

  • Präzise Niveausteuerung
  • Trockenlaufschutz
  • Energiesparmodus (Energiesparen durch Stopp bei Trockenlauf und Neustart durch Levelsensor)

AquaTronic-Servicediagnoseprogramm

Beim Anschließen eines PC an die AquaTronic-Einheit über ein USB-Kabel kann auf das Diagnoseserviceprogramm zugegriffen werden, das die folgenden Informationen über die Pumpe bietet:

Statusdaten, Betriebs-, Fehler-, Ausfall- und Pumpenservice/-wartungsverläufe sowie Handbuch und Ersatzteiledokumentation im Digitalformat

AquaPlug/AquaTronic Steuerbox

Die optional erhältliche Steuerbox für AquaPlug/AquaTronic ist mit AquaTronic kombinierbar, um zusätzliche Alarm- und Start-/Stop-Funktionen bereitzustellen und die Anzeige wichtiger Parameter zu ermöglichen.


AquaTronic in Pumpen der XJ-Reihe

  •
    Zuverlässige und intelligente Entwässerung
    Die weltweit intelligentesten Entwässerungspumpen für Anwendungen in Minen, auf dem Bau und in Tunneln werden von der innovativen AquaTronic betrieben. AquaTronic sorgt für die korrekte Motordrehrichtung, ermöglicht den Pumpenstart mithilfe von Niveausensoren, sendet sämtliche Pumpendaten an Ihren PC und vieles mehr.
Anlaufart und Motorschutz

Anlaufart und Motorschutz

XJC 50 AT: Direktanlauf (DOL 500-550 V 50 Hz / 575 V 60 Hz) mit eingebauter AquaTronic-Einheit, die automatisch mit zwei Schaltschützen die Phasenfolge einstellt und so die korrekte Motordrehrichtung gewährleistet.

Sanftanlauf ist in der AquaTronic-Einheit mit 230-400 V 50 Hz / 230-460 V 60 Hz integriert. Drei Thyristoren reduzieren den Anlaufstrom auf den dreifachen Nennstrom. Hier gewährleisten zwei Schutzschalter die korrekte Motordrehrichtung.

Die AquaTronic-Einheit überwacht die Motortemperatur mittels eingebauten NTC Kaltleitern in der Wicklung und stoppt den Motor bei Übertemperatur. Ebenso bei Überlast oder Phasenausfall.

 XJC 50: Direktanlauf (DOL) mit eingebautem Schaltschütz. Pumpen mit Frequenzumrichter oder 1.000 V müssen mit Klemmenleiste statt Schaltschütz ausgerüstet werden. In die Wicklung eingebaute Thermoschalter (140ºC / 284 ºF, ±5) sind an den Schaltschütz angeschlossen und stoppen die Pumpe bei Übertemperatur.

Druckanschluss

3” (Standard HD)*, 4” (Standard ND)*, 6” (Standard LD)* Schlauchanschlüsse

3”, 4”, 6" G/B.S.P. Aussengewinde
3", 4",  6" NPT Gewindeanschlüsse

*Storz-Kupplung als Zubehör erhältlich

Vorteile

Installation mit Plug-and-Pump

Einfach anschließen, ohne sich Sorgen wegen möglicher Überhitzung zu machen. Der eingebaute Motorschutz und die Thermalsensoren schützen den Motor vor Überhitzung. Pumpen mit eingebauter AquaTronic-Einheit korrigieren selbstständig eine falsche Phasenfolge und stellen damit die korrekte Drehrichtung des Laufrades sicher.

Zuverlässiger und störungsfreier Betrieb

Das doppelwandige Außengehäuse und die gute Wärmeableitung ermöglichen einen Dauerbetrieb der Pumpe auch im Schlürfbetrieb – oder bei Trockenlauf –, ohne dass dabei der Motor beschädigt wird. Das Pumpendesign, die robuste Konstruktion und äußerst hochwertige Materialien sorgen für hohe Verschleißfestigkeit.

Servicefreundlichkeit

Das Baukastensystem der Pumpenbaureihe senkt die Kosten bei maximaler Pumpenverfügbarkeit und reduzierter Ersatzteillagerung. Dank der eingebauten Service-Software der AquaTronic-Einheit kann der Zustand der Pumpe schnell und ohne Demontage überprüft werden.

Spart Energie und schont die Umwelt

Der hocheffiziente Motor und die Hydraulik mit verbessertem Wirkungsgrad wurden mit neuen verbesserten Leichtlauflagern kombiniert, um Leistungsverluste zu senken. Damit erzielen Sie niedrige Energiekosten und minimieren CO2-Emissionen. Im Ölgehäuse wird zur leichteren Kontrolle umweltfreundliches Weißöl verwendet.

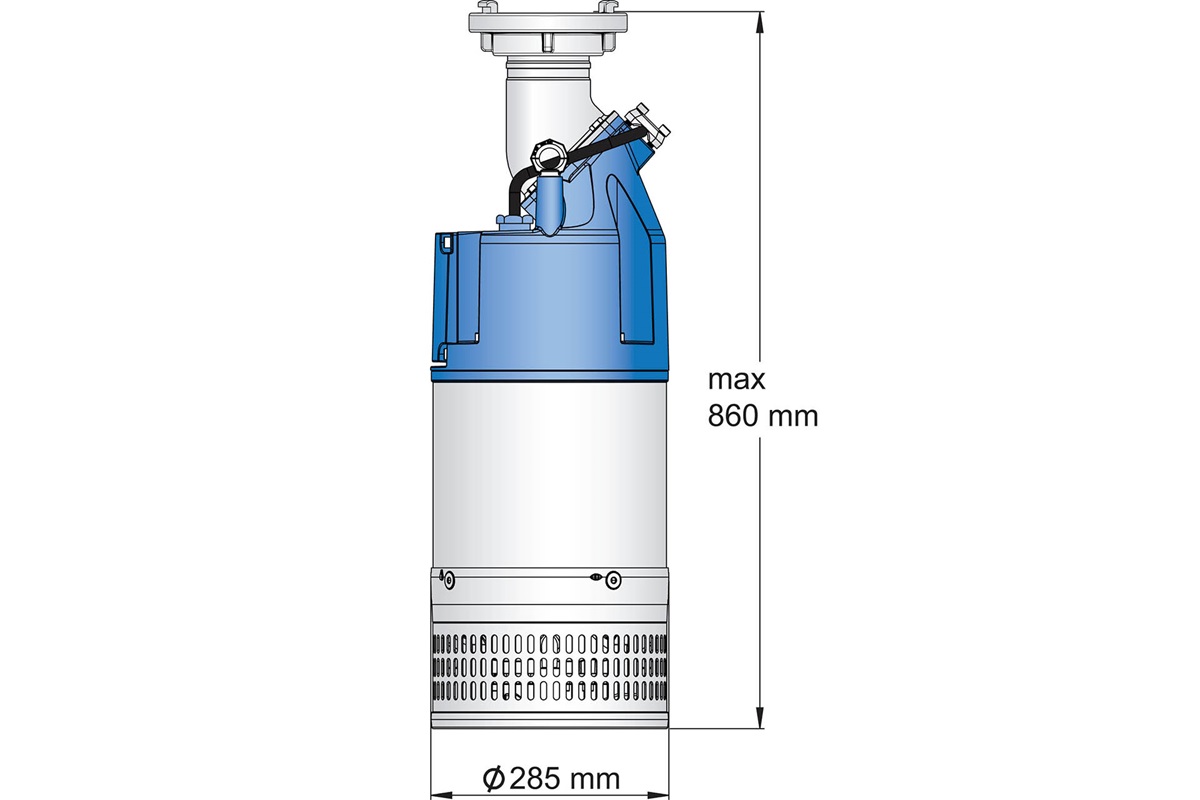

Maßzeichnung
Dimension drawing of submersible drainage center-line pump XJC 50 dim Storz
50 Hz
Elektrische Tauchmotorpumpe  XJC 50
Maximale Tauchtiefe 20 m
Schutzklasse IP68
Max. Temperatur des Fördermediums bei max. Leistung und Dauerbetrieb 40 ºC
Max. Dichte der Fördermedien 1.100 kg/m3
pH-Wert des Fördermediums 5–8
Sieböffnung 7,5 x 22 mm
Max. Anzahl Anläufe 30/h
Nennleistung P2 5,6 kW
Geschwindigkeit 2.930 1/min
Anschlussleitung 20 m, Typ H07RN8-F
60 Hz
Elektrische Tauchmotorpumpe  XJC 50
Maximale Tauchtiefe 20 m
Schutzklasse IP68
Max. Temperatur des Fördermediums bei max. Leistung und Dauerbetrieb 40 ºC
Max. Dichte der Fördermedien 1.100 kg/m3
pH-Wert des Fördermediums 5–8
Sieböffnung 7,5 x 22 mm
Max. Anzahl Anläufe 30/h
Nennleistung P2 6,7 kW
Geschwindigkeit 3.520 1/min
Anschlussleitung 20 m, Typ H07RN8-F
60 Hz US-Version
Elektrische Tauchmotorpumpe  XJC 50
Maximale Tauchtiefe 65 ft
Schutzklasse IP 68
Max. Temperatur des Fördermediums bei max. Leistung und Dauerbetrieb 104ºF
Max. Dichte der Fördermedien 0,0397 lb/Zoll3
pH-Wert des Fördermediums 5–8
Sieböffnung 5/16” x 7/8”
Max. Anzahl Anläufe 30/h
Nennleistung P2 9 hp
Geschwindigkeit 3.520 1/min
Anschlussleitung 65 ft Typ AWG
Dokumente
Anwendungen
  • Entwässerung auf dem Bau
    Vom Strassen- und Brückenbau bis hin zu Gräben und Talsperren – Baustellen sorgen stets für schwierige Arbeitsbedingungen. Baustellenleiter benötigen solide wirtschaftliche Begründungen für den Kauf neuer Ausrüstung. Unsere Entwässerungs-Tauchmotorpumpen liefern sie ihnen.
  • Entwässerung im Tunnelbau
    Tunnelbauarbeiten sind äusserst komplex und verlangen die Berücksichtigung vieler Variablen, zu denen auch Überschwemmungen gehören. Unsere Entwässerungspumpen und Schlammentwässerungs-Tauchmotorpumpen haben ein geringes Gewicht, sind tragbar und sofort nach dem Anschliessen einsatzbereit.
  • Zuverlässige und intelligente Entwässerung
    Die weltweit intelligentesten Entwässerungspumpen für Anwendungen in Minen, auf dem Bau und in Tunneln werden von der innovativen AquaTronic betrieben. AquaTronic sorgt für die korrekte Motordrehrichtung, ermöglicht den Pumpenstart mithilfe von Niveausensoren, sendet sämtliche Pumpendaten an Ihren PC und vieles mehr.
