Sulzers einzigartige bewegliche Ventile für mehr Effizienz
Böden mit beweglichen Ventilen werden bei Anwendungen eingesetzt, bei denen ein höheres Turndownverhältnis erforderlich ist. Wegen ihrer Fähigkeit zur Kontrolle des Dampfauslasses bieten diese eine höhere Effizienz über einen breiteren Betriebsbereich als Siebböden. Wir bieten Ihnen leistungsstarke bewegliche Mini-Ventile UFM™, unser rechteckiges Ventil BDH™ und konventionelle runde Ventile.
UFM™ ist ein bewegliches Ventil, das die hydraulische Kapazität und den Betriebsbereich eines Trennbodens maximiert.
Funktionseigenschaften
UFM ist ein beweglicher Mini-Ventiltyp
UFM liefert bis zu 20% zusätzliche Kapazität im Vergleich zu konventionellen Sieb- und Ventilböden
UFM hat mindestens den gleichen Betriebsbereich wie ein konventionelles bewegliches Ventil
Minimales Durchregnen aufgrund des lateralen Dampfaustrittes
UFM-Ventile sind parallel zur Flüssigkeitsströmungsrichtung ausgerichtet
Die rechteckige Form verhindert das Drehen und minimiert den Verschleiss
Das UFM besitzt vier Versenkungen, um ein Festsitzen am Bodendeck zu verhindern und den Ablagerungswiderstand zu erhöhen
UFM kann mit verbesserter Ablaufschachttechnologie kombiniert werden, um eine maximale Bodenleistung und ein maximales Turndown-Verhältnis zu erzielen
Anwendungsbereiche
UFM-Böden werden hauptsächlich in Anwendungen benutzt, die sowohl hohe Durchsatzleistungen als auch einen breiten Betriebsbereich erfordern, besonders:
Hochdruckkolonnen in Erdgasfeldern
Kolonnen für Leichtprodukte in Raffinerien und petrochemischen Werken

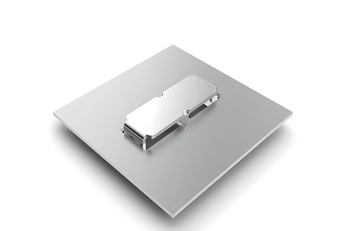

Die einzigartige rechteckige Form unterscheidet das BDH™ von konventionellen Ventilen. Da das BDH parallel zum Flüssigkeitsstrom ausgerichtet ist, ermöglicht es den seitlichen Dampfaustritt und verhindert dank der geschlossenen Flanke beim Hochströmen weitgehend das Durchregnen. Verbesserte Effizienz und Kapazität im Vergleich zu konventionellen Rundventilen
Weitere Vorteile der rechteckigen Ventile:
Verbesserter Flüssigkeitsstrom im Bereich des Strömungswegs auf dem Bodendeck
Breiterer Betriebsbereich
Robuste mechanische Konstruktion aufgrund der breiten Beine
Weniger Verschleiss aufgrund fehlender Ventildrehung
Wir bieten jederzeit runde Ventil-Trennböden als Ersatzteile oder auf Kundenanfrage an. Es gibt zwei grundlegende Formen von runden Ventilen: konventionelle und Käfigventile.
Verfügbare konventionelle Ventiltypen

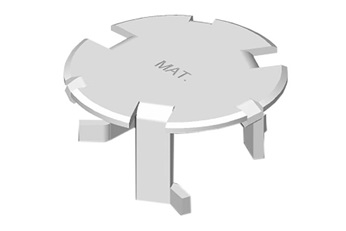

RV1 für flache Decks
RV4 für Decks mit Venturilöchern für geringeren Druckabfall

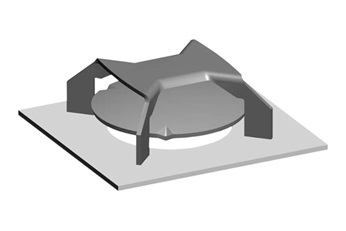

RC1 Käfigventile
Verfügbare Käfigventile
RC1 für flache Decks
RC4 für Decks mit Venturilöchern für geringeren Druckabfall
