Ventajas
  • Curvas estables de caudal-altura obtenidas gracias al diseño exclusivo del impulsor-difusor de bajo caudal
  • Bajo caudal, alta presión, cobertura sin resquicios
  • Bancadas de servicio pesado con opción de carga en brida 2x ISO 13709 (API 610)
  • Juntas mecánicas tipo cartucho ISO 21049 (API 682) para reducir las emisiones
  • Las piezas intercambiables reducen el inventario de piezas de repuesto
Aplicaciones
  • Refuerzo de agua de mar para servicios críticos
  • Servicios de recirculación
  • Servicios de agua de aportación de alta presión
  • Refuerzo de hidrocarburos ligeros
  • Servicios para gasóleo ligero de vacío (Light Vacuum Gas Oil, LVGO) y gasóleo pesado de vacío (Heavy Vacuum Gas Oil, HVGO)
Diseño
  • Los exclusivos impulsores-difusores de bajo caudal, crean curvas estables H-Q
  • Rodamientos, soporte y aisladores de rodamientos robustos para bombas OHH
  • Juntas mecánicas ISO 21049 (API 682) intercambiables con bombas OHH
  • Carcasas diseñadas para cargas en brida 2x ISO 13709 (API 610)
  • Bancadas para fijar con o sin hormigón y prehormigonadas están disponibles
Características
Caudales De 1 a 60 m3/h/4 a 260 gpm (galones por minuto)
Alturas De 20 a 450 m/65 a 1500 pies
Presiones Hasta 51 bar/ 740 psi (libras por pulgada cuadrada)
Temperaturas Desde -75 hasta 425 °C/-100 hasta 800 °F
Tamaño de descarga De 25 a 50 mm/1 a 2 pulgadas
Velocidad máxima de rotación Hasta 3600 rpm
Rango de rendimiento

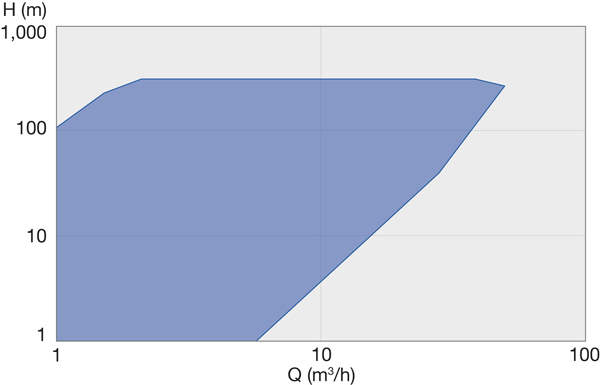

Rango de trabajo 50 Hz

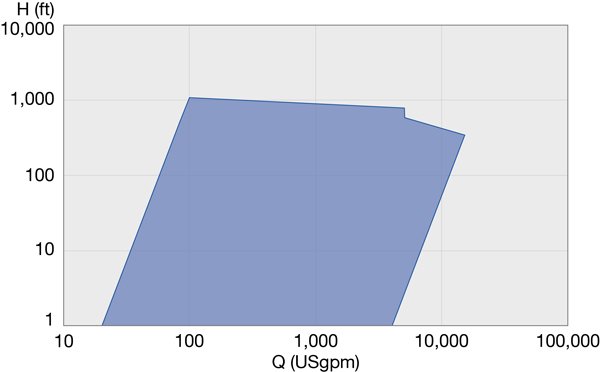

Rango de trabajo 60 Hz
Documentos
Aplicaciones
  • Aplicaciones auxiliares
    Los procesos complejos realizados en una unidad FPSO (unidad flotante de producción, almacenamiento y descarga) típica dependen del rendimiento de docenas de bombas, que manejan diversos líquidos bajo unas condiciones de procesamiento muy diversas.
  • Gasoductos de gas licuado
    Las mezclas de gas licuado de petróleo (GLP), compuestas de etano, propano y butano, pueden tener presiones de vapor de hasta 40 bares, una gravedad específica menor de 0,40 y prácticamente sin lubricación. Sulzer ofrece materiales especiales, estudios acústicos y análisis lateral para garantizar un comportamiento confiable con condiciones cambiantes de flujo, velocidad y condiciones de fluido.
  • Oleoducto - terreno llano
    El costo de energía es el mayor costo de operación para oleoductos en terreno llano. El flujo, la viscosidad, el tamaño de la tubería y el espacio entre estaciones, todos estos afectan la selección de la bomba. Frecuentemente se usan 2 o 3 bombas principales corriendo en serie. Sulzer puede ayudar en la fase de ingeniería básica del proyecto o reevaluar para optimizar el comportamiento para reducir los costos energéticos.
  • Oleoducto - terreno montañoso
    En las áreas remotas, puede que no haya energía disponible o que el terreno sea tan empinado que toda la subida de presión deba hacerse en una estación. Cada bomba debe alcanzar toda la altura. Las bombas frecuentemente funcionan en paralelo. Cientos de hidráulicas de bombas Sulzer multietapa, satisfacen tales requisitos de alta presión.
  • Oleoducto: de alta mar a tierra
    Toda el incremento de presión debe realizarse en las bombas para transporte de crudo de la plataforma. El rociado de sal es corrosivo y el movimiento de la plataforma durante las tormentas puede afectar a la confiabilidad. Se usan paquetes especiales de bombas Sulzer multietapa para transportar el crudo desde las plataformas en alta mar a los sistemas de almacenamiento u oleoductos en tierra.
  • Poliductos de fluidos supercríticos y comprimible
    Durante los últimos 30 años,las bombas Sulzer multietapa se han usado para bombear etileno y CO2 en fase densa y comprimible, a presiones normales y supercríticas. La predicción del comportamiento de fluidos comprimibles, los estudios acústicos y el análisis lateral, son parte de los servicios que ofrecen los ingenieros de Sulzer para unas aplicaciones tan estrictas.
  • Poliductos de productos refinados
    Miles de bombas Sulzer multietapa en poliductos transportan combustible diésel, combustible para reactores, gasolina y otros productos refinados en todo el mundo. Los centros de servicio y reacondicionamiento de Sulzer alrededor del mundo, no solo ofrecen mantenimiento y adaptación de nuestras propias bombas, sino otras marcas de bombas y motores.
