Основные преимущества
  • Стабильная параметрическая кривая зависимости напора от подачи, достигнутая в результате уникальной конструкции рабочего колеса и направляющего аппарата для малых подач
  • Полный охват диапазона малых подач при высоком напоре
  • Сверхмощные фундаментные плиты с возможностью выбрать исполнение, рассчитанное на двойные нагрузки на патрубки по ISO 13709 (API 610)
  • Для уменьшения утечек устанавливаются торцовые уплотнения патронного типа по ISO 21049 (API 682)
  • Благодаря взаимозаменяемости деталей снижаются расходы на хранение запаса запчастей
Основные области применения
  • Подпорный насос морской воды для критически важных систем
  • Циркуляционное орошение
  • Подпитка для создания большого напора
  • Подпорный насос для легких углеводородов
  • Для работы с легкими фракциями вакуумного газойля и тяжелым вакуумным газойлем
Основные конструктивные особенности
  • Уникальное рабочее колесо и направляющий аппарат для малых подач, обеспечивающие стабильные параметрические кривые напора–подачи
  • Прочные подшипники, корпуса подшипников и изоляторы, применяемые в насосах типа OHH
  • Взаимозаменяемые с насосами типа OHH торцовые уплотнения, соответствующие стандарту ISO 21049 (API 682)
  • Корпус рассчитан на двойные нагрузки на патрубки по ISO 13709 (API 610)
  • Возможно различное исполнение фундаментных плит: бетонируемые, небетонируемые, предварительно залитые бетоном
Основные характеристики
Подача От 1 до 60 м3/ч / от 4 до 260 галлонов США в минуту
Напор От 20 до 450 м / от 65 до 1500 футов
Давление До  51 бар / 740 фунтов на кв. дюйм
Температура От -75 до 425°C / от -100 до 800°F
Размеры напорного патрубка От 25 до 50 мм / от 1 до 2 дюймов
Максимальная частота вращения До 3 600 об/мин
Рабочее поле

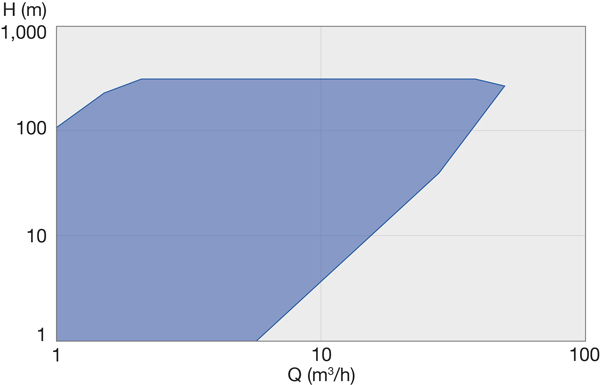

Рабочее поле, 50 Гц

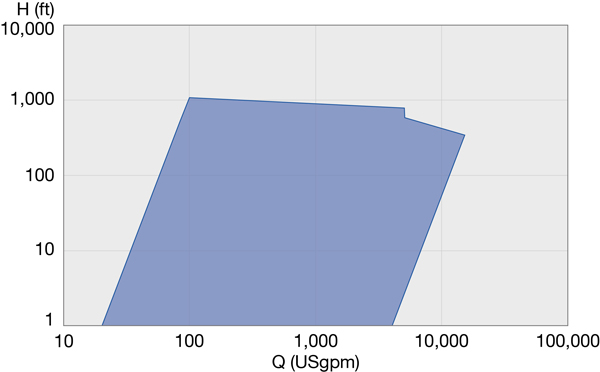

Рабочее поле, 60 Гц
Документы
Применения
  • Вспомогательное оборудование
    Сложные процессы, выполняемые на плавучем нефтекомплексе, зависят от надежности работы десятков насосов, перекачивающих различные жидкости в самых разных технологических условиях.
  • Нефтепровод — горная местность
    На отдаленных территориях может не быть электроэнергии, или уклон местности может быть настолько большим, что весь рост давления необходимо производить на 1 станции. Каждый насос должен принимать на себя весь напор. Насосы часто устанавливаются параллельно. Характеристики сотен многоступенчатых насосов Sulzer соответствуют таким высоким требованиям к давлению.
  • Нефтепровод — равнинная местность на берегу
    Затраты на электроэнергию представляют собой самую крупную статью эксплуатационных расходов для нефтепроводов на равнинной местности. На выбор насоса влияют расход, вязкость нефти, размер труб и расстояние между станциями. Часто устанавливаются последовательно 2 или 3 магистральных насоса. Sulzer может оказать содействие в проведении общих предпроектных изысканий, пересчете характеристик для оптимизации производительности и сокращения затрат на электроэнергию.
  • Нефтепровод — с морских платформ в хранилище на суше
    Весь рост давления должен происходить в насосах для перекачки нефти на платформе. Солевой туман является вызывающим коррозию веществом, а движение платформы во время штормов может влиять на надежность. Многоступенчатые насосы Sulzer в специальной комплектации используются для перекачки нефти с морских платформ в хранилище на берегу или в системы трубопроводов.
  • Нефтепродуктопроводы
    Тысячи многоступенчатых транспортных насосов Sulzer по всему миру перекачивают дизельное топливо, авиационное топливо, бензин и другие нефтепродукты. В центрах технического обслуживания Sulzer во всем мире обслуживают и модернизируют не только наши собственные насосы, но и насосы и двигатели других производителей.
  • Трубопроводы сверхкритического давления и трубопроводы для сжимаемых жидкостей
    В последние 30 лет многоступенчатые насосы Sulzer используются для перекачки сжимаемой плотной фазы этилена и CO2 при нормальном и сверхкритическом давлении. Инженеры Sulzer проводят такие работы, как прогнозирование сжимаемости, акустические исследования и анализ поперечных колебаний, для таких тяжелых условий эксплуатации.
  • Трубопроводы сжиженного нефтяного газа
    Смеси сжиженного нефтяного газа (СНГ) (этан, пропан, бутан) могут иметь давление насыщенного пара до 40 бар, относительную плотность менее 0,40 и почти не иметь смазывающей способности. Sulzer предоставляет специальные материалы, проводит акустические исследования и анализ поперечных колебаний, чтобы обеспечить надежность работы при переменных значениях расхода, скорости и характеристик жидкости.
