Główne korzyści
  • Montaż wymaga jedynie podłączenia bez obaw o przegrzanie silnika
  • Niezawodna i bezproblemowa praca także przy niskim poziomie wody
  • Wbudowany układ AquaTronic automatycznie ustawia zgodność faz, zapewniając właściwy kierunek obrotów silnika
  • Modułowa konstrukcja ułatwia konserwację i umożliwia dostosowanie pompy do innych wymogów Pompy z wbudowanym układem AquaTronic można sprawdzić za pomocą oprogramowania serwisowego (bez konieczności demontażu)
Modele
  • XJ 40 ND średniego podnoszenia, 3-fazowa
  • XJ 40 ND AT* średniego podnoszenia, 3-fazowa
  • XJ 40 HD wysokiego podnoszenia, 3-fazowa
  • XJ 40 HD AT* wysokiego podnoszenia, 3-fazowa

Waga: 42 kg

*AquaTronic: Wbudowany elektroniczny układ sterowania pompą


Zakres wydajności — XJ 40, 50 Hz
Zakres wydajności — XJ 40, 60 Hz
Zakres wydajności — XJ 40, 60 Hz USA
Wbudowany nadzór elektroniczny układu AquaTronic

Opcja AquaTronic

Układ AquaTronic (AT) zastępuje wbudowany stycznik w podstawowych konfiguracjach pomp i zapewnia właściwe obroty silnika niezależnie od podłączenia faz. Główne korzyści z układu AquaTronic:

  • Korekcja kierunku obrotów silnika, gdy fazy są podłączone nieprawidłowo
  • Tryb pracy (panel nie jest wymagany)
  • Zintegrowane urządzenie rozruchowe (rozruch bezpośredni lub soft start w zależności od modelu pompy)
  • Ochrona silnika przed przegrzaniem, dużym natężeniem prądu i nieprawidłowym podłączeniem faz
  • Funkcja zapobiegania zatykaniu

Jeśli pompa jest wyposażona w czujnik poziomu, układ AquaTronic zapewnia:

  • Precyzyjną kontrolę poziomu
  • Ochronę przed pracą na sucho
  • Tryb oszczędzania energii (pompa zatrzymuje się, gdy zaczyna pracować na sucho, i jest ponownie uruchamiana przez czujnik poziomu)

Serwisowy program diagnostyczny układu AquaTronic

Podłączenie komputera do układu AquaTronic za pomocą złącza USB daje dostęp do programu diagnostycznego, który oferuje:

Wgląd w dane o stanie pompy, historię pracy, historię usterek, historię prac serwisowych/konserwacyjnych, cyfrową instrukcję oraz dokumentację dotyczącą części zamiennych

AquaPlug i panel sterowania AquaTronic

AquaPlug i panel sterowania AquaTronic są w opcji, zapewniając dodatkowe funkcje alarmu oraz rozruchu/zatrzymania, a także wskazania ważnych parametrów.


AquaTronic w pompach XJ

  •
    Niezawodne i inteligentne odwadnianie
    Najbardziej inteligentne na świecie pompy do stosowania w kopalniach, na budowach i w tunelach są wyposażone w innowacyjny układ AquaTronic. Układ AquaTronic zapewnia właściwy kierunek obrotów silnika, zabezpiecza go, umożliwia uruchomienie pompy za pomocą czujnika poziomu oraz zapewnia wszystkie informacje na temat pompy na komputerze itd.
Metoda rozruchu i ochrona silnika

Metoda rozruchu i ochrona silnika

XJ40 AT: Rozruch bezpośredni (DOL 230–550 V 50 Hz / 230–575 V 60 Hz) za pomocą układu AquaTronic, który automatycznie ustawia zgodność faz poprzez podwójny stycznik zapewniający właściwy kierunek obrotów silnika.
Układ AquaTronic monitoruje temperaturę silnika za pomocą termistorów NTC wbudowanych w uzwojenie stojana i zatrzymuje pracę w razie przegrzania. Silnik zostanie także zatrzymany przy dużym natężeniu prądu lub w przypadku nieprawidłowego podłączenia faz.

XJ40: Rozruch bezpośredni za pomocą wbudowanego stycznika. Pompy, które mają pracować z przemiennikiem częstotliwości lub przy napięciu 1000 V, muszą mieć wbudowaną listwę zaciskową zamiast stycznika. Czujniki termiczne (140ºC, ±5) wbudowane w uzwojenie stojana są połączone ze stycznikiem i zatrzymują pracę pompy w razie przegrzania.

Króćce wylotowe

Na opaskę zaciskową: 2 1/2”, 3” (standardowe), 4”

Zakończone gwintem G/BSP: 2 1/2”, 3”, 4”

Zakończone gwintem NPT: 2 1/2”, 3”, 4”

Korzyści

Montaż wymaga jedynie podłączenia

Proste podłączenie bez obaw o przegrzanie Wbudowany stycznik i czujniki termiczne chronią silnik przed przegrzaniem Wbudowany układ AquaTronic elektronicznie ustawia zgodność faz, zapewniając właściwy kierunek obrotów silnika

Niezawodne i bezproblemowe działanie

Podwójna zewnętrzna obudowa i dobra konwekcja ciepła pozwalają na ciągłą pracę przy niskich poziomach wody – lub pracę na sucho – bez uszkodzenia silnika Solidna konstrukcja pompy i wysokiej jakości materiały gwarantują wysoką odporność na zużycie.

Łatwość serwisowania

Modułowa konstrukcja pompy pozwala obniżyć koszty, gwarantując maksymalną dostępność przy mniejszych zapasach części zamiennych Stan pompy z wbudowanym układem AquaTronic można szybko sprawdzić za pomocą oprogramowania serwisowego (bez konieczności demontażu)

Zapewnia oszczędność energii i ochronę środowiska

Silnik o wysokiej sprawności i układ hydrauliczny w połączeniu z łożyskami o niskim współczynniku tarcia obniżają straty mocy Osiągasz niskie całkowite koszty energii i minimalizujesz emisję dwutlenku węgla. Komora olejowa wypełniona bezpiecznym dla środowiska olejem białym, bezproblemowa kontrola stanu uszczelnień.

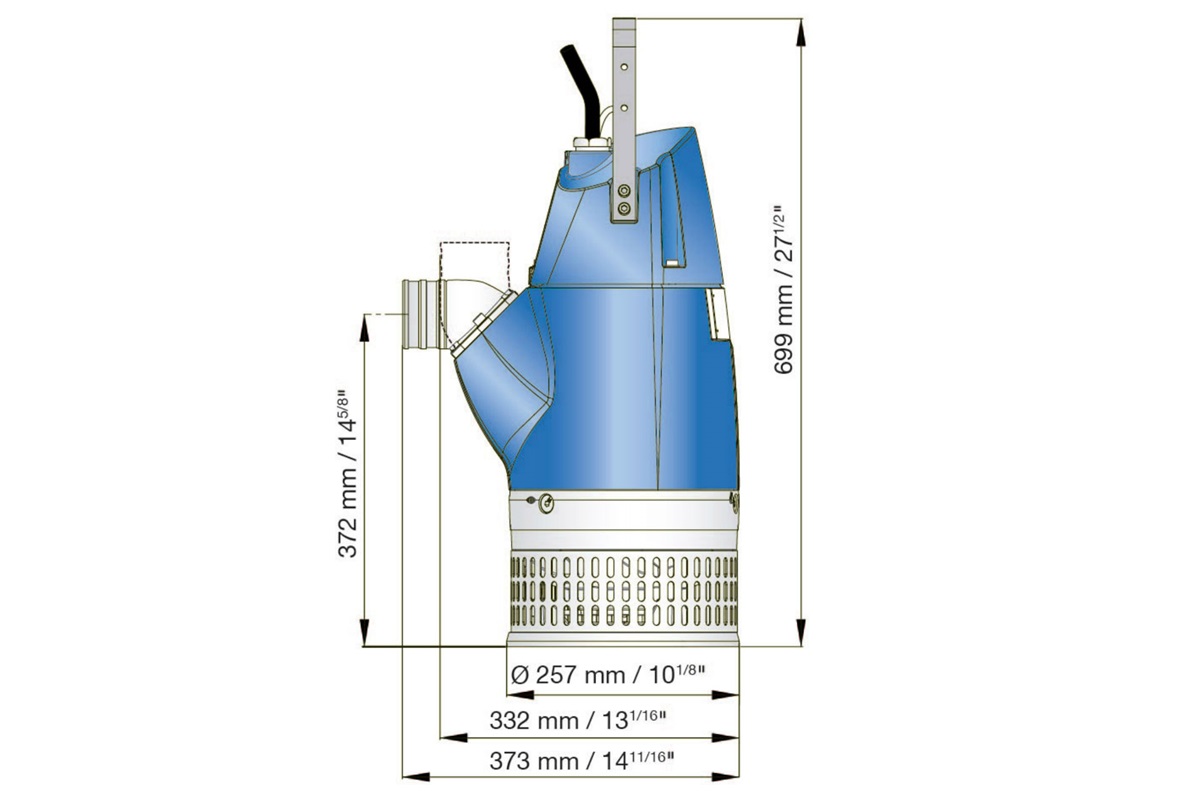

Rysunek wymiarowy
50 Hz
Elektryczna pompa zatapialna  XJ 40
Maksymalne zanurzenie 20 m
Stopień ochrony IP 68
Maks. temperatura pompowanego medium przy maks. mocy wejściowej w pracy ciągłej 40ºC
Maks. gęstość medium 1100 kg/m3
pH pompowanego medium 5–8
Otwór sitowy 7,5 x 22 mm
Maks. liczba uruchomień 30/godz.
Oznaczenie silnika P2 3,7 kW
Prędkość 2860 obr./min
Kabel zasilający 20 m typ H07RN8-F
60 Hz
Elektryczna pompa zatapialna  XJ 40
Maksymalne zanurzenie 20 m
Stopień ochrony IP 68
Maks. temperatura pompowanego medium przy maks. mocy wejściowej w pracy ciągłej 40ºC
Maks. gęstość medium 1100 kg/m3
pH pompowanego medium 5–8
Otwór sitowy 7,5 x 22 mm
Maks. liczba uruchomień 30/godz.
Oznaczenie silnika P2 4,3 kW
Prędkość

3470 obr./min
Kabel zasilający 20 m typ H07RN8-F
60 Hz USA
Elektryczna pompa zatapialna  XJ 40
Maksymalne zanurzenie 65 ft
Stopień ochrony IP 68
Maks. temperatura pompowanego medium przy maks. mocy wejściowej w pracy ciągłej 104ºF
Maks. gęstość medium 0,0397 lb/cal3
pH pompowanego medium 5–8
Otwór sitowy 5/16” x 7/8”
Maks. liczba uruchomień 30/godz.
Oznaczenie silnika P2 6 KM
Prędkość 3470 obr./min
Kabel zasilający 65 stóp typ AWG
