- Опоры по центральной линии для обеспечения свободного теплового расширения и, следовательно, уменьшения нагрузок на патрубки
- Минимальное расстояние между подшипниками для уменьшения прогиба вала
- Конструкция корпуса с одной крышкой для снижения времени проведения капитального ремонта
- В стандартном исполнении корпус изготавливается из хромистой стали с хорошими антикоррозионными и отличными механическими свойствами; возможно изготовление из других материалов
- Конструкция с одинарными торцовыми уплотнениями обеспечивает более высокий КПД
Насос со спиральным отводом и рабочим колесом двухстороннего входа типа HZB
Решение с рабочим колесом двухстороннего входа для перекачки жидкости в жестких условиях
Насосы типа HZB — горизонтальные одноступенчатые насосы с рабочим колесом двухстороннего входа, опорами по осевой линии насоса и торцовым разъемом корпуса. Насосы типа HZB идеально подходят для применения в промышленных установках с жесткими условиями эксплуатации для перекачки чистых холодных или горячих жидкостей, а также для работы в системах обеспечения безопасности на атомных электростанциях.
- Подпорные насосы для больших питательных насосов на тепловых и атомных электростанциях
- Насосы для систем обеспечения безопасности на атомных электростанциях
Основные конструктивные особенности
- Рабочее колесо двухстороннего входа с расположенными в шахматном порядке лопастями для обеспечения низкого кавитационного запаса насоса и малой пульсации давления
- Возможность установки патрубков в различных позициях
- В стандартный исполнении крупноразмерные радиальные подшипники скольжения и подшипники с самоустанавливающимися сегментами со смазкой под давлением
- Возможна установка подшипников со смазкой маслоподъемным кольцом
- Благодаря жесткому валу критическая частота вращения превышает максимальную рабочую частоту вращения не менее чем на 20 %
- Охлаждение торцового уплотнения с помощью камеры охлаждения

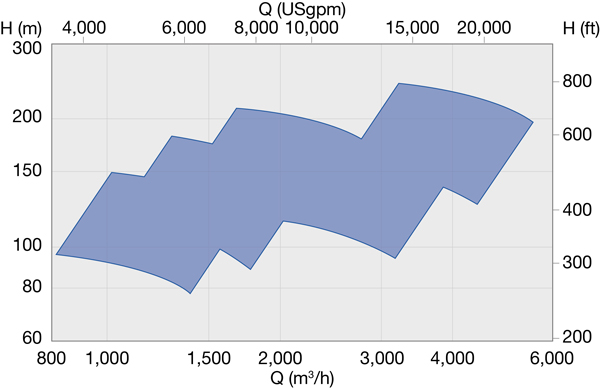

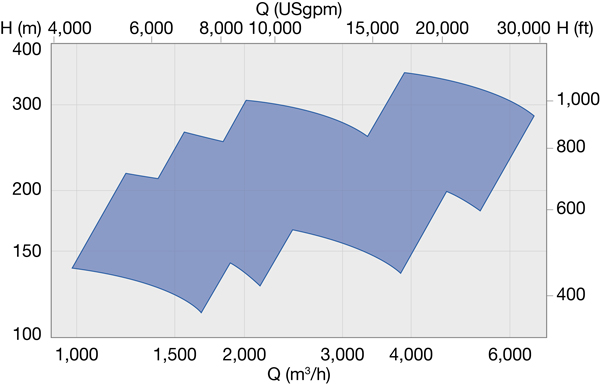

Основные характеристики
Подача | До 5500 м3/ч / 29 000 галлонов США в минуту |
Напор | До 340 м / 1115 футов |
Давление | До 48 бар |
Температура | До 220 °C |
Размеры напорного патрубка | До 400 мм / 16 дюймов |
