主要优点
  • 作为一个独立的控制和监测装置
  • 最大限度地降低运营成本和能耗
  • 提高泵站的可用性
  • 内置操作面板，方便使用和配置
  • 全方位支持 LCC（生命周期成本）计算

主要应用
  • 监测和控制市政污水泵站
  • 查看警报、泵状态和趋势
  • 高级监测，包括崩溃日志功能
  • 手动控制泵和更改设置
主要设计特点

您需要的所有功能都集成在 EC 531 设备控制器中。标配有助于监测设备状况以及优化和降低溢流风险、能源成本和清洁成本等的功能。EC 531 使您可以在现场和远程即时访问警报、泵状态、级别信息和趋势–。还包括有助于防止停机和溢流的功能。

设备控制器 EC 531 可用于一个或两个泵。

此控制器配有一个图形显示屏，可提供完整的用户界面。可以使用浮动开关或 4-20 毫安传感器感应泵坑内的液位。

通过网络通讯协议接口向外围产品发送和接收信息的通信端口 RS 485：

  • 需要的 IO 更少
  • 减少布线
  • 通过外部设备访问其他数据
关键控制参数
  • 液位设定点，包括时间延迟
  • 液位的变化速度
  • 随机启动液位
  • 速率控制
  • 最大运行时间
  • VFD 控制逻辑，包括流量计算、日间设定点、夜间设定点和可调节的泵反转速度
  • BEP（最佳效率点）
  • 数据通讯：
    通过网络通讯协议 (RTU/TCP) 与其他遥测或 SCADA 系统通讯
    I/O 和注册表交叉引用表有助于进行有效的通讯设置
    以太网通讯支持
最佳效率点 (BEP)

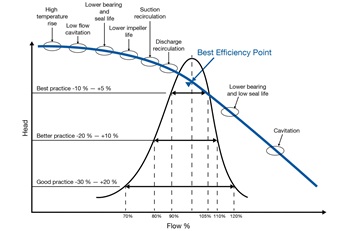

BEP（最佳效率点）示例

EC 531 具有内置 BEP（最佳效率点）控制逻辑功能。BEP 是泵的峰值效率运行点。此时，水流进入和离开泵时的水流分离、湍流和其他损失最小。

泵在运行时越接近 BEP，就可以减少应力和磨损，从而提高泵的可靠性，延长其使用寿命。

启动时，EC 531 将运行许多容量-反运行频率计算，以确定泵的最佳运行频率。该测试循环按照预设的时间间隔重复出现。

根据 BEP 控制逻辑进行泵的控制可实现增值：

  • 降低运营成本
  • 减少机械部件的液压负荷
  • 减少轴承的应力和轴振动
  • 可闻噪音较小
  • 减少吸入再循环（这也降低泵堵塞的风险）
文件
应用
  • 不含厕所废水的住宅污水
    不含厕所废水的住宅污水包括排水和污水。
  • 不含厕所废水的商业污水
    不含厕所废水的商业污水包括排水和污水。
  • 出水泵站
    处理厂的水位低于接收水的水域之时，需要出水泵站。如果将水排入在大暴雨或洪水期间水位会上升的河流或者随着潮汐变化涨潮的海域中，尤为如此。 可能还需要出水泵站补偿出水管道在高流量时不断增加的摩擦损失，例如海域长排水管。
  • 加压系统
    加压污水处理系统非常适合那些无法直接进入当地落水式下水道系统的偏远场所，例如度假地区和沿海地区。凭借较小的管道直径和少量挖掘作业，加压污水处理系统还能为落水式下水道提供经济可行的替代方案。
  • 来自厕所的住宅污水处理
    来自厕所的住宅污水包括厕所或住宅建筑排出的所有污水。
  • 来自厕所的商业污水处理
    来自厕所的商业污水包括来自商业、工业或公共建筑中厕所的所有废水。
  • 终端泵站
    终端泵站从网络泵站接收市政污水。这些泵安装在干井或湿井中，将介质输送到处理厂进行最终净化处理。鉴于多数泵站缺乏过滤网，纤维卫生纸和包装物品等棘手废弃物持续威胁正常运行时间。
  • 网络泵站
    网络泵站收集住宅和公共设施排放的市政污水。这些泵安装在干井或湿井中，将废水输送到终端泵站。因为多数泵站没有安装滤网，必须应对纤维卫生纸和包装物品等棘手废弃物。
  • 进水泵站
    进水泵站有点类似大型终端泵站。根据进入下水道的深度，提升扬程的范围大约在 2-30 米之间。为了防止液压冲击载荷对生物处理产生负面影响，泵站经常使用变速传动器和/或多个泵并联。
  • 防洪
    对于自然灾害预防而言，气候变化极具挑战。洪水肆虐时，苏尔寿种类齐全的泵能够提供可靠、成本效益好且高效的防洪解决方案。
  • 雨水保留池
    暴雨期间，雨水保留池发挥缓冲作用。这一点越来越重要，因为随着地区不断发展，屋顶、道路、停车场等硬表面无法吸收雨水。使用雨水保留池时，可通过利用重力或泵来降低污水连续流入下水道系统。苏尔寿的专业知识能够避免水力负荷的峰值，并缓解现有下水道系统的压力。
  • 雨水泵站
    大雨期间，雨水泵站以低扬程泵送大量水，以接收地表水或污水。长期以来，雨水泵站一直是洪水管理的组成部分，目前不断融入到低洼沿海城市的气候适应战略之中。
