- 泵的效率高
- 先进的焊接喇叭口和导叶，以及消涡设计，保证稳定的泵性能曲线
- 半开式或闭式铸造叶轮设计，保证最佳配合和最佳效率
- 采用分段式弯管来优化泵的效率
- 可抽芯结构作为可选，降低起重机的起吊能力以及易于维护

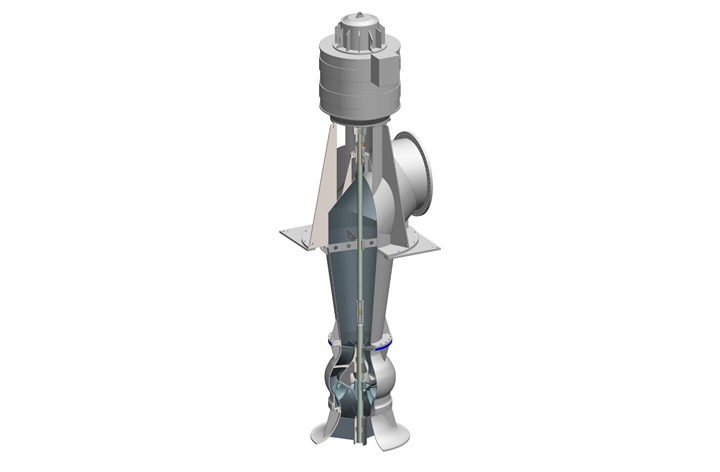

SJT/SJM CWP 立式冷却水泵
“可立即订购”的大流量冷却水泵
SJT/SJM CWP 是“根据订单要求设计”的大流量立式泵，适用于工业输送需求和油池设计，可提供半开式或闭式铸造叶轮，叶轮直径从 650 毫米 (26")起，比转速从 nq 75 (Ns 3870) 起。它们主要设计用作火力发电和联合循环电力应用的冷却水泵，但也可用于水或其他行业。
SJT/SJM CWP 泵专为以下领域的循环水泵设计：
- 公用热能、核能、燃气联合循环发电厂和工业电站的冷却水泵
- 城市给水
- 灌溉
- 防洪和排水系统
- 通用水行业
- 用于炼油的冷却水泵和用于 LNG 再气化终端中的开式机架蒸发器的海水进水泵

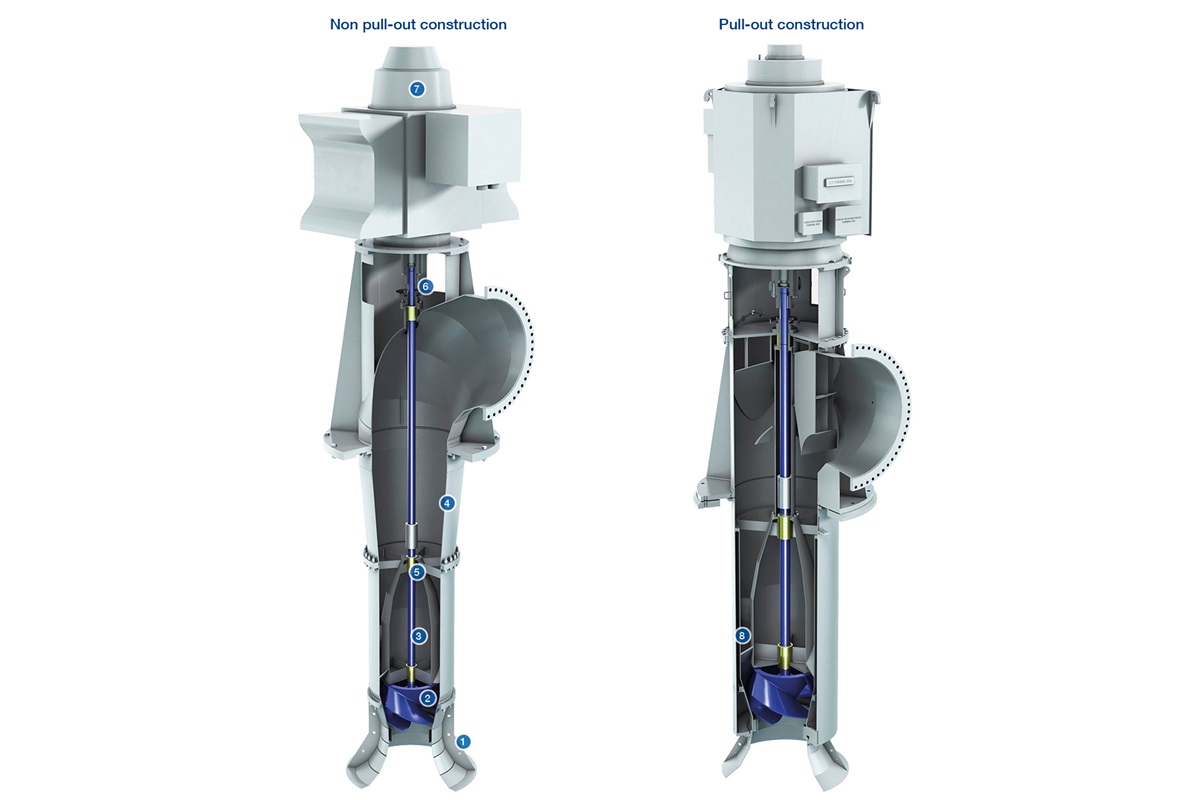

特点和获益
1. 先进加工的吸入口和导流壳体
- 防止漩涡，保证稳定的泵性能曲线
- 量身定制导流壳体直径，优化泵的选择和效率
2. 先进的半开式或闭式铸造叶轮设计
最佳的水利和最佳的效率。 可选焊接式叶轮结构
3. 定制的泵轴
- 尺寸适合最大扭矩。标配轴保护套
- 中间轴由分半环、键以及套筒联轴器连接，方便维护
4. 加工的圆柱管组件和出口段
- 圆柱管组件具有整体式支架，以提高刚度
- 采用分段式弯管优化泵的效率
- 根据现场需求，出口法兰可高出或者低于地面
5. 径向轴承自润滑产品
- 导流壳采用橡胶（酚醛树脂外圈）轴承衬套为标准设计，也可提供其他材料选择
- 轴中包含两个轴承衬套，以提高转子稳定性
6. 填料密封
可靠密封，简单维护
7. 推力轴承
推力轴承可以放置在泵或者电动机上
8. 可选的全抽芯结构设计
- 减少所需的起重机起重量
- 大幅度缩短维修保养时间
运行数据
| 50 赫兹 | 60 赫兹 | |
| 叶轮直径 | 高达 1920 毫米 | 高达 76 英寸 |
| 流量 | 高达 90,000 立方米/小时 | 高达 396,000 美制加仑/分 |
| 扬程 | 高达 60 米 | 高达 200 英尺 |
| 压力 | 高达 8.6 巴 | 高达 125 英镑/平方英寸 |
| 温度 | 高达 50oC | 高达 122oF |
性能范围

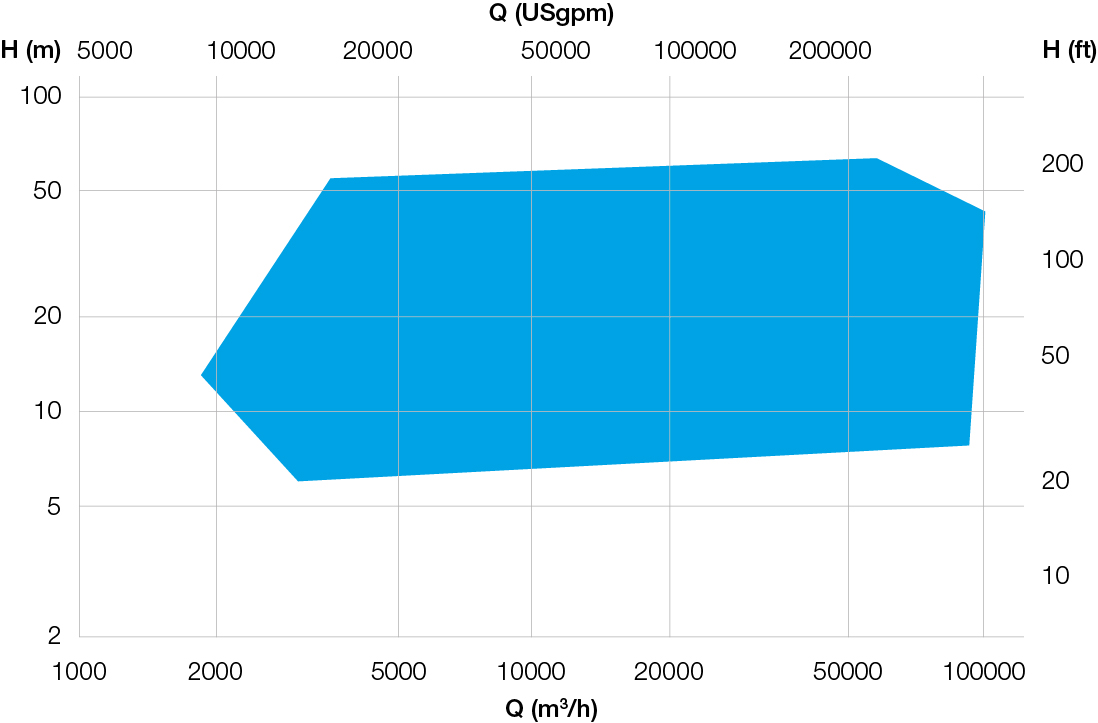

性能范围 50 赫兹

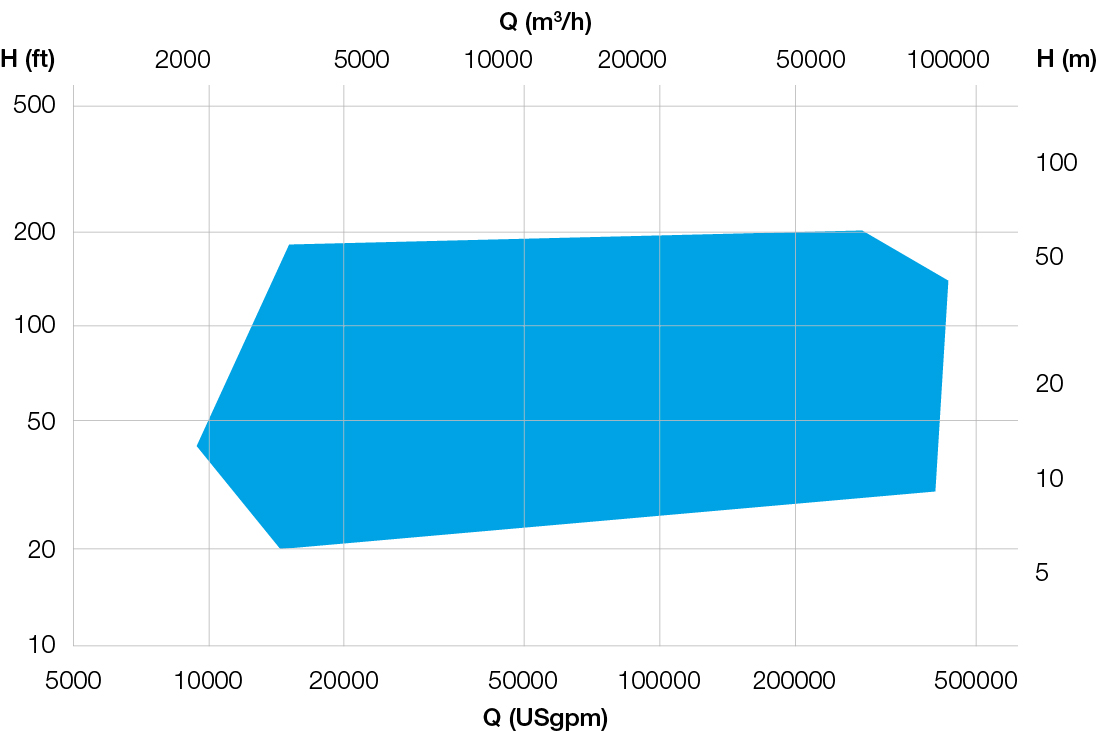

性能范围 60 赫兹
材料
| 泵零件 | 材料 |
| 壳体 | 焊接碳钢、奥氏体不锈钢、双相不锈钢或超级双相不锈钢 |
| 叶轮 | 铬钢、奥氏体不锈钢、双相不锈钢或超级双相不锈钢 |
| 轴 | 铬钢、奥氏体钢、双相钢或超级双相钢 |
| 中间接管和出水段 | 焊接碳钢、奥氏体不锈钢、双相不锈钢或超级双相不锈钢 |
可选设计
推力轴承总成
低于地面的出口段

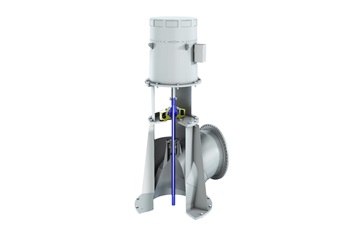

推力轴承总成
- 可以处理泵产生的所有下冲以及可能发生的瞬间上冲
- 采用带中间节的膜片式弹性联轴器方便必要时维修机械密封件和推力轴承
- 焊接的一体式电机支架外壳用螺栓固定在出水段，以保护轴承并支撑电机
可选功能包括沙尘暴保护，特殊冷却装置和恒定液位的油杯。

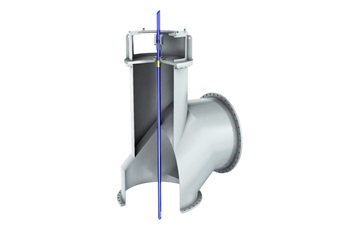

低于地面的出口段
- 配备分段式弯头，以优化泵的效率
- 弯头采用各种材料制造，以满足许多应用要求
- 出口管口可以是平端或法兰端
- 电机支架安装在地面以上，专为支撑重量而设计
