- 高效率
- 完美泵配置
- 槽内熔盐的死点高度低
- 没有外部消耗
- 使用寿命长，可靠性高
- 业绩丰富
用于聚光太阳能发电的 VEY 和 VNY 熔盐泵
用于聚光太阳能发电的先进熔盐泵
VEY 和 VNY 是立式混流熔盐泵，具有高流量和中等及高扬程。它的设计中包括久经验证的液压装置系列。这些泵的设计可在高效率、低浸没深度、必须汽蚀余量 (NPSHR) 考虑因素、长使用寿命和可靠性之间达到平衡，这些是聚光太阳能发电所必需的。
VEY 和 VNY 熔盐泵用于：
- 槽式聚光太阳能 (CSP) 发电厂中的冷热熔盐循环泵
- 中央塔式聚光太阳能发电厂的高压冷熔盐进料泵
- 中央塔式聚光太阳能发电厂的热熔盐循环泵
- 中央塔式聚光太阳能发电厂的冷熔盐温度调节泵
- 槽式和中央塔式聚光太阳能发电厂的冷熔盐熔化和排水泵

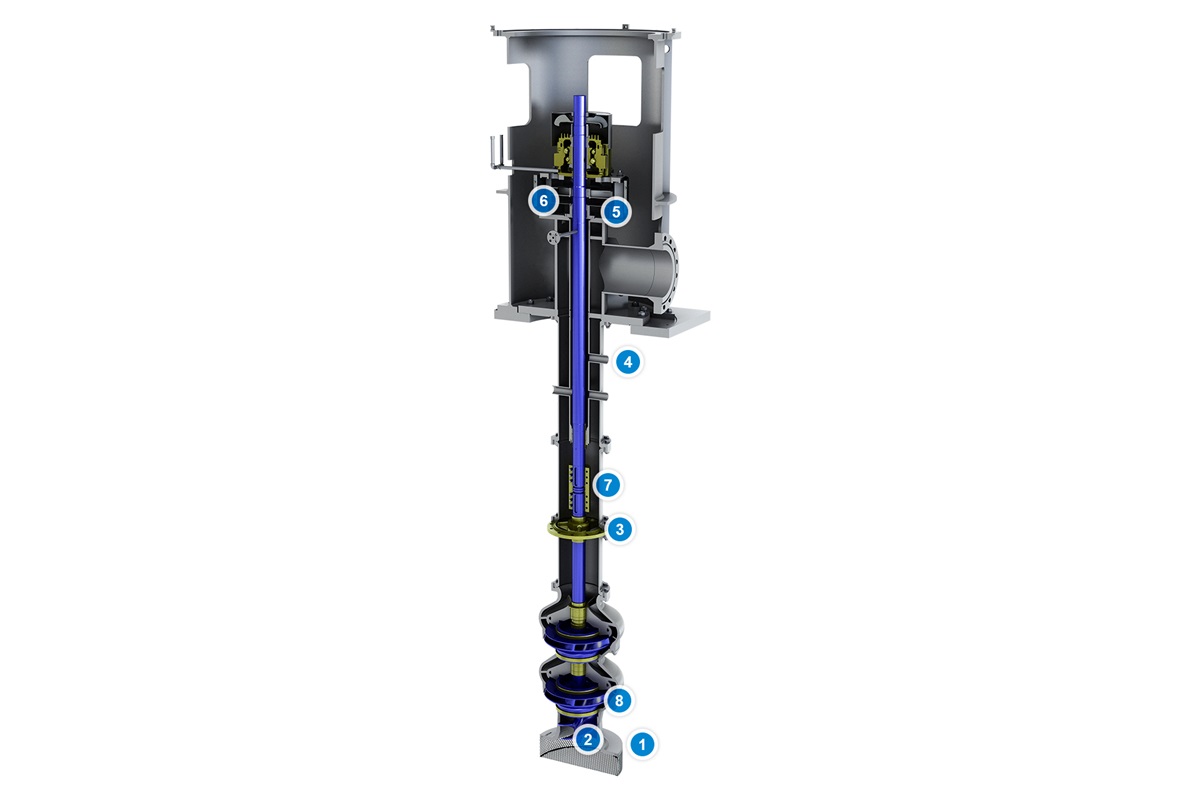

特点和获益
1. 工程吸力设计优化浸没深度
2. 第一叶轮：
诱导轮或高吸入比转速 (Nss) 叶轮可降低必须汽蚀余量
3. 工程轴承衬套
轴对中更好，适应热膨胀
4. 主轴封配有节流衬套
泄漏永久性再循环到熔盐槽
5. 辅助轴封导流板
防止熔盐泄漏到大气中
6. 轴风扇/散热器和高效的热障
- 可以降低温度，保护并提高泵轴承的使用寿命
- 热/冷段之间设有热障
7. 套筒联轴器
方便拆解
8. 特殊设计允许热膨胀
- 扩大抗磨环区域
- 考虑所有相对膨胀计算间隙
运行数据
| 50 赫兹 | 60 赫兹 | |
| 泵导流壳体 | 高达 914 毫米 | 高达 36 英寸 |
| 流量 | 高达 4,000 立方米/小时 | 高达 17,600 美制加仑/分 |
| 扬程 | 高达 380 米 | 高达 1,250 英尺 |
| 压力 | 高达 100 巴 | 高达 1,450 英镑/平方英寸 |
| 温度 | 高达 600°C | 高达 1,100°F |
性能范围

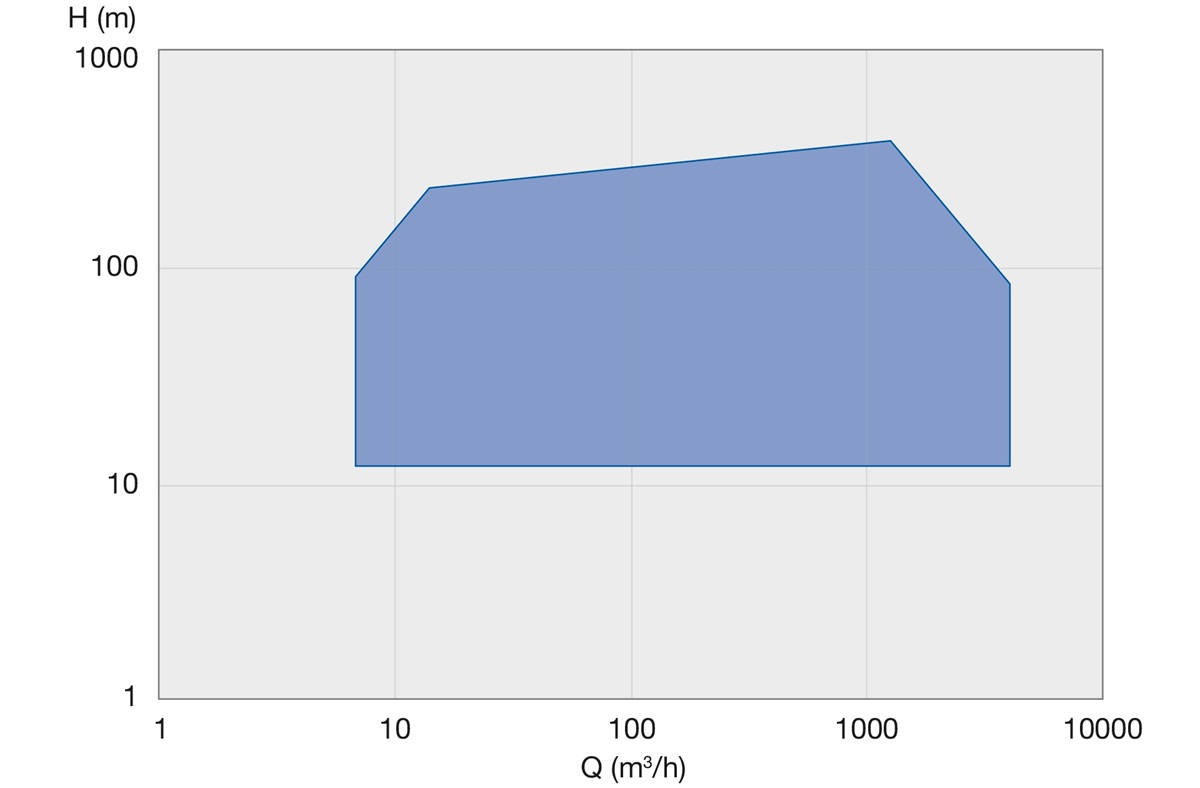

性能范围 50 赫兹

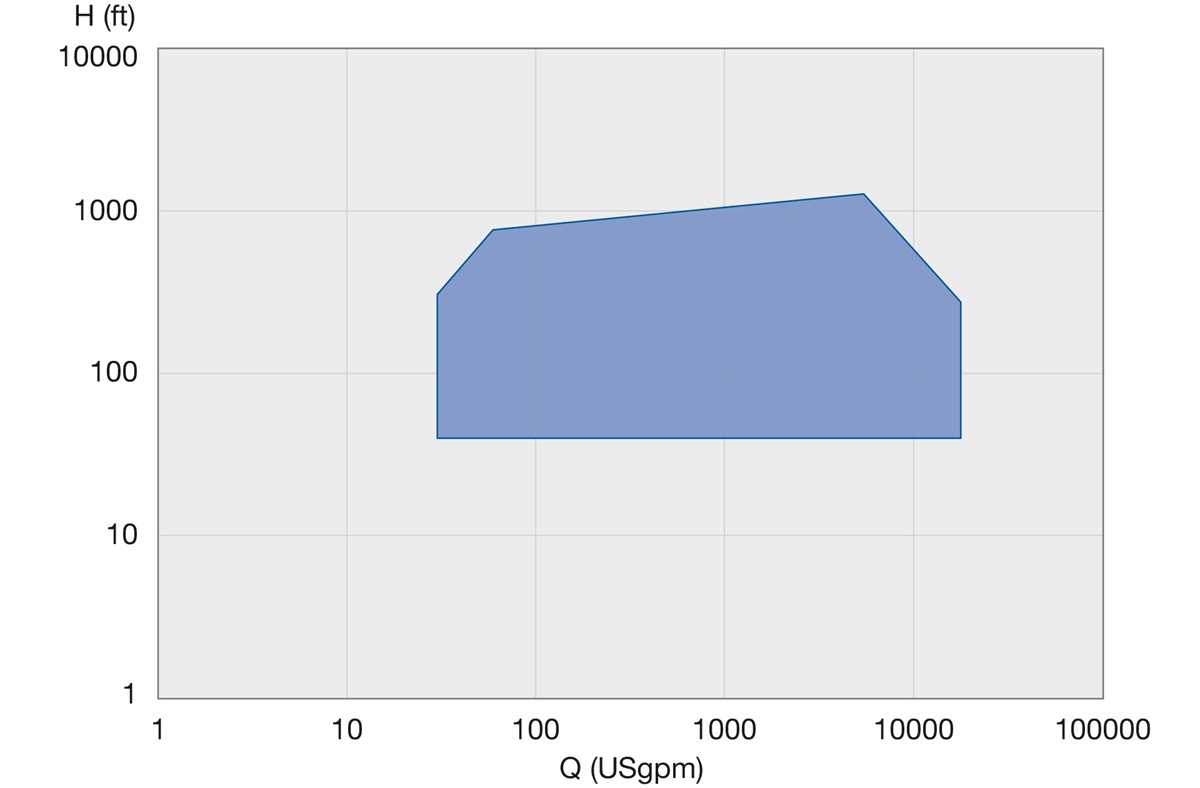

性能范围 60 赫兹
材料
| 泵零件 | 材料 |
| 导流壳体 | HT 碳钢、铬钢、HT 不锈钢 |
| 叶轮 | HT 碳钢、铬钢、HT 不锈钢 |
| 轴 | HT 铬钢、HT 不锈钢 |
| 圆柱管和出口段 | HT 碳钢、HT 不锈钢 |
可选设计

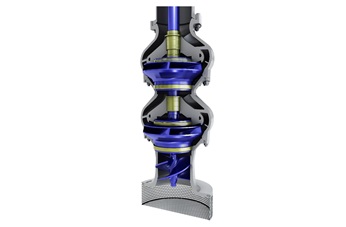

VEY 熔盐泵导流壳体和叶轮

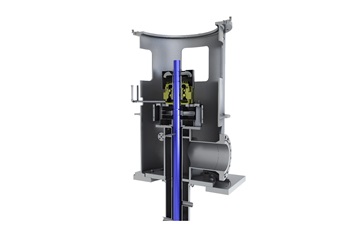

VEY 熔盐泵出口段和推力轴承
设计标准
- 吸入诱导轮，必须汽蚀余量非常低
- 所有叶轮和导流壳体都设有排水孔
- 高效的隔热罩可以限制热量损失
- 轴风扇/散热器可以降低温度，保护并提高泵轴承的使用寿命
- 氮气/空气淬火连接，允许给槽充气
- 推力轴承位于泵内
设计选项
- 宽网眼进口滤网
- 高吸入比转速混流第一叶轮，可降低必须汽蚀余量
- 中间轴轴承下方配有可互换的套筒
- 推力轴承位于电机中
