- Высокий КПД
- Идеальная конфигурация насоса
- Сокращение объемов солевых расплавов в резервуаре за счет уменьшения «мертвой» полости резервуара
- Автономная конструкция
- Длительный срок службы и надежность
- Благодаря большому опыту применения насосы имеют значительный список рекомендаций
Насосы VEY и VNY для перекачки солевых расплавов на электростанциях, работающих на концентрированной солнечной энергии
Современные насосы для перекачки солевых расплавов на электростанциях, работающих на концентрированной солнечной энергии
Насосы VEY и VNY — вертикальные диагональные насосы для солевых расплавов с высокой подачей, средним и высоким напором. В их конструкции используются гидравлические элементы проверенных типоразмеров. Данные насосы разработаны с целью достижения баланса между высоким КПД, малой глубиной погружения, кавитационным запасом насоса, длительным сроком службы и надежностью, необходимыми для солнечных электростанций.
Насосы VEY и VNY для солевых расплавов применяются в качестве:
- циркуляционных насосов для холодных и горячих солевых расплавов в параболоцилиндре солнечных электростанций;
- питательных насосов для холодных солевых расплавов под высоким давлением в центральной колонне солнечных электростанций;
- циркуляционных насосов для горячих солевых расплавов в центральной колонне солнечных электростанций;
- насосов регулирования температуры холодных солевых расплавов в центральной колонне солнечных электростанций;
- дренажных насосов и насосов для перекачки холодных солевых расплавов в параболоцилиндре и центральной колонне солнечных электростанций.

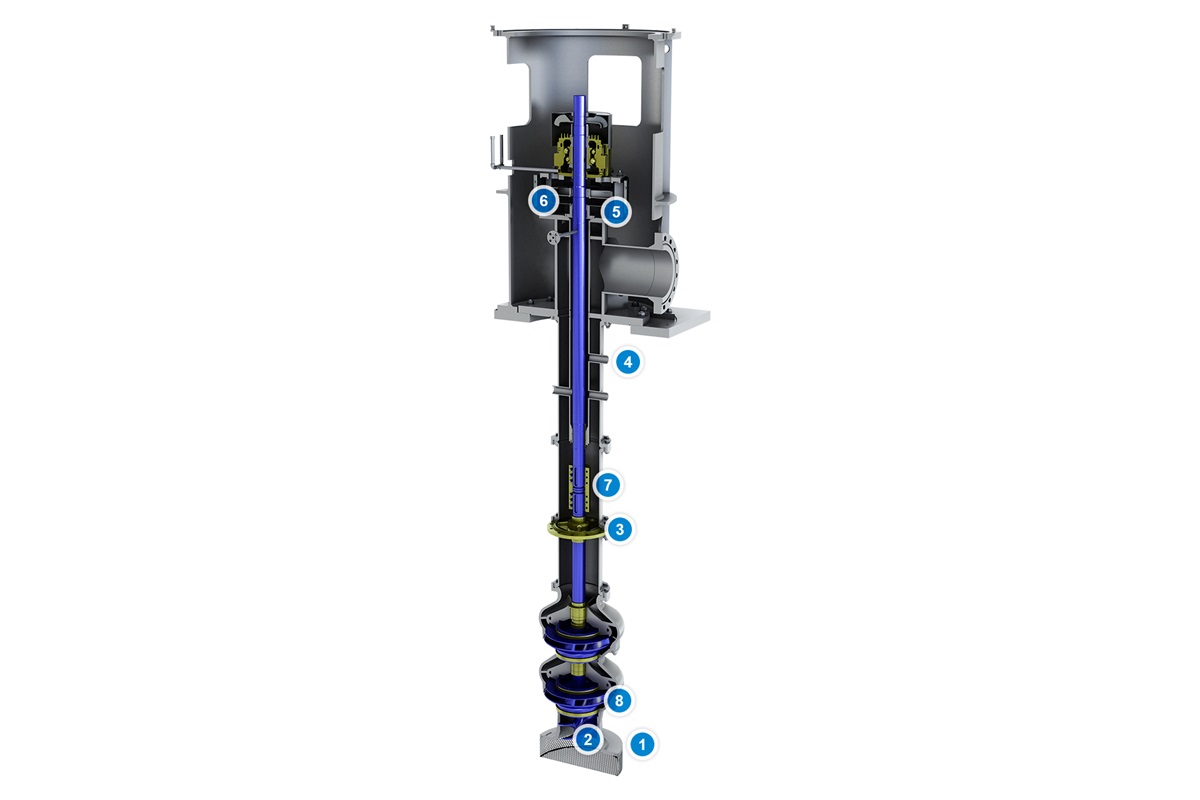

Характеристики и преимущества
1. Специальная конструкция всасывающего патрубка для оптимальной глубины погружения

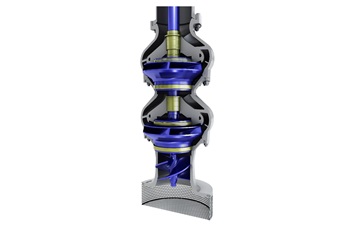

2. Рабочее колесо первой ступени:
с предвключенным шнеком или с повышенным кавитационным коэффициентом быстроходности для уменьшения кавитационного запаса насоса
3. Специализированные втулки для подшипников
Улучшение центровки вала и адаптация к тепловому расширению
4. Уплотнение главного вала с помощью дроссельной втулки
Постоянная рециркуляция утечек в резервуар для солевых расплавов
5. Вспомогательный дефлектор уплотнения вала
Предотвращает утечку солевых расплавов в окружающую среду
6. Радиаторы/вентиляторы вала и эффективный термобарьер
- Снижают температуру, обеспечивают защиту и увеличивают срок службы подшипников насоса
- Термобарьер между горячей и холодной секциями
7. Муфтовое соединение
для облегчения демонтажа
8. Специальная конструкция с учетом теплового расширения
- Расширенная зона изнашивающихся колец
- Зазоры с учетом относительного расширения

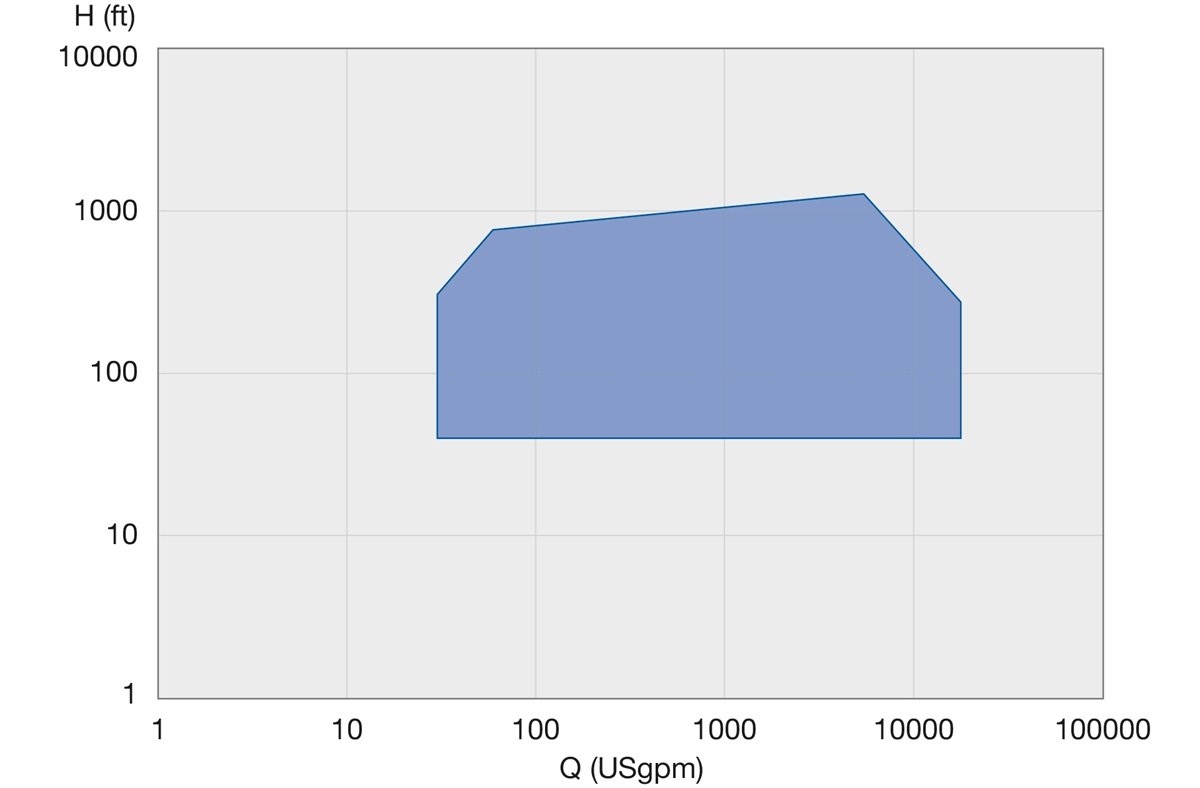

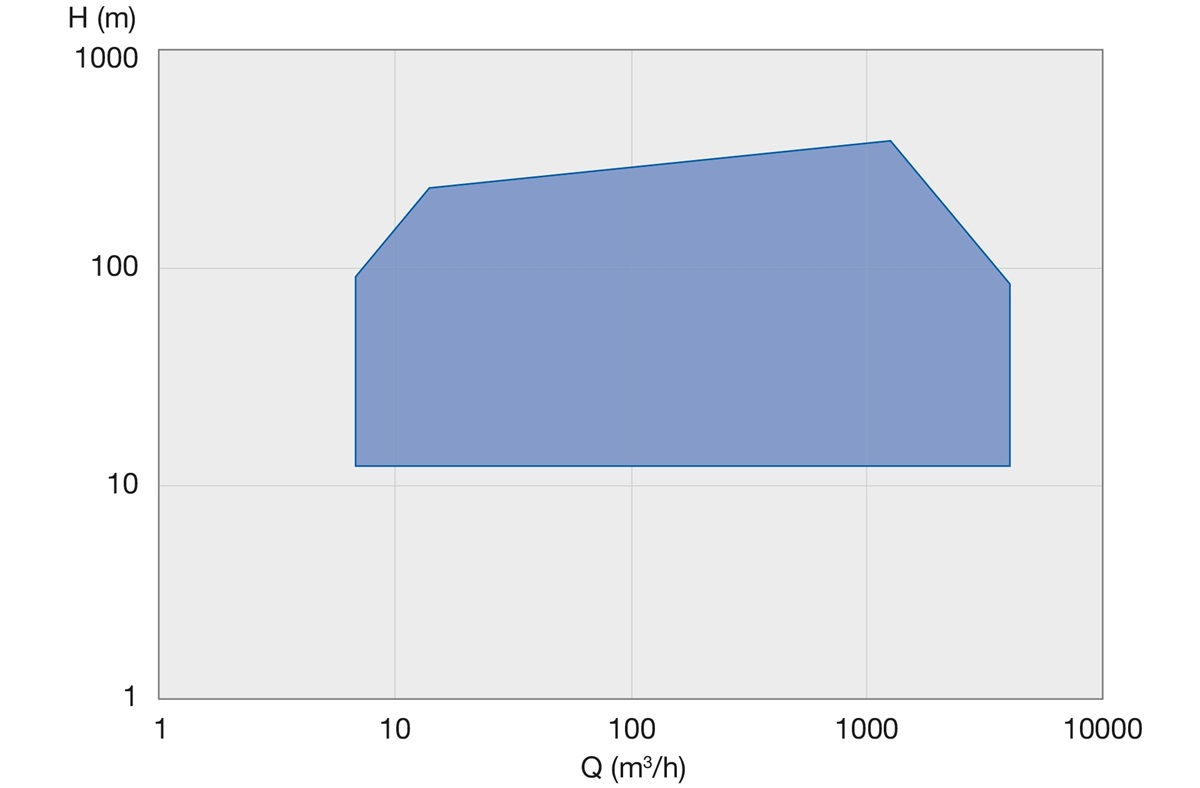

Эксплуатационные параметры
50 Гц | 60 Гц | |
Направляющие аппараты насоса | До 914 мм | До 0,9 м |
Подача | До 4000 м3/ч | До 1110,4 л/с |
Напор | До 380 м | До 381 м |
Давление | До 100 бар | До 100 бар |
Температура | До 600 °C | До 593 °C |
Материалы
Деталь насоса | Материал |
Направляющий аппарат | Высокопрочная углеродистая сталь, хромистая сталь, высокопрочная нержавеющая сталь |
Рабочие колеса | Высокопрочная углеродистая сталь, хромистая сталь, высокопрочная нержавеющая сталь |
Вал | Высокопрочная хромистая сталь, высокопрочная нержавеющая сталь |
Колонна и напорный корпус (для вертикального насоса) | Высокопрочная углеродистая сталь, высокопрочная нержавеющая сталь |
Опциональные варианты конструкции
Стандарты проектирования
- Предвключенный шнек для существенного уменьшения кавитационного запаса насоса
- Все рабочие колеса и направляющие аппараты оснащены дренажными отверстиями
- Эффективный тепловой экран для снижения теплопотерь
- Радиаторы/вентиляторы вала для снижения температуры, обеспечения защиты и увеличения срока службы подшипников насоса
- Соединение для промывки азотом или воздухом с целью покрытия резервуаров

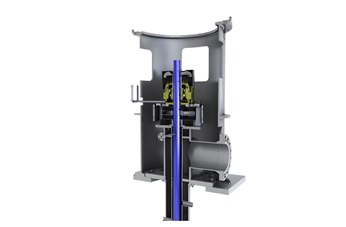

- Упорный подшипник, расположенный в насосе
Варианты конструкции
- Фильтр на всасе с широкими ячейками
- Диагональное рабочее колесо первой ступени с повышенным кавитационным коэффициентом быстроходности для уменьшения кавитационного запаса насоса
- Взаимозаменяемые втулки под подшипниками промежуточного вала
- Упорный подшипник, расположенный в двигателе
