- Hohe Effizienz
- Perfekte Pumpenkonfiguration
- Niedriger unterer Totpunkt der Salzschmelze im Tank
- Kein externer Verbrauch
- Langlebig und zuverlässig
- Umfangreiche Referenzen und umfassende Erfahrung
Salzschmelzepumpen VEY und VNY für solarthermische Kraftwerke
Hochmoderne Salzschmelzenpumpe für solarthermische Kraftwerke
Die VEY und VNY sind vertikale Salzschmelzepumpen mit halbaxialen Laufrädern mit hoher Kapazität und mittlerer bis hoher Förderhöhe. Die Baureihe beinhaltet die Hydrauliken bewährter Baureihen. Diese Pumpen wurden entwickelt, um in ausgewogenem Masse gleichzeitig für hohe Effizienz, geringe Eintauchtiefe, die erforderliche Haltedruckhöhe (NPSHR, Net Positive Suction Head Required), Langlebigkeit und Zuverlässigkeit zu sorgen, die für solarthermische Kraftwerke erforderlich sind.
Die Salzschmelzepumpen VEY und VNY werden folgendermassen eingesetzt:
- Umwälzpumpen für kalte und heisse Salzschmelze in solarthermischen Parabolrinnenkraftwerken
- Hochdruck-Speisepumpe für kalte Salzschmelze in solarthermischen Turmkraftwerken
- Salzschmelze-Umwälzpumpe in solarthermischen Turmkraftwerken
- Pumpen zur Temperaturregulierung der kalten Salzschmelze in solarthermischen Turmkraftwerken
- Entleerungs- und Salzschmelzepumpe für kalte Salzschmelze in solarthermischen Parabolrinnenkraftwerken und solarthermischen Turmkraftwerken
Betriebsdaten
| 50 Hz | 60 Hz | |
| Pumpenleitschaufelgehäuse | Bis zu 914 mm | Bis zu 36 Zoll |
| Förderleistung | Bis zu 4.000 m3/h | Bis zu 17.600 US gpm |
| Förderhöhe | bis zu 380 m | bis zu 1.250 ft |
| Druck | bis zu 100 bar | bis 1.450 psi |
| Temperatur | bis zu 600°C | bis zu 1.100°F |
Leistungsbereich

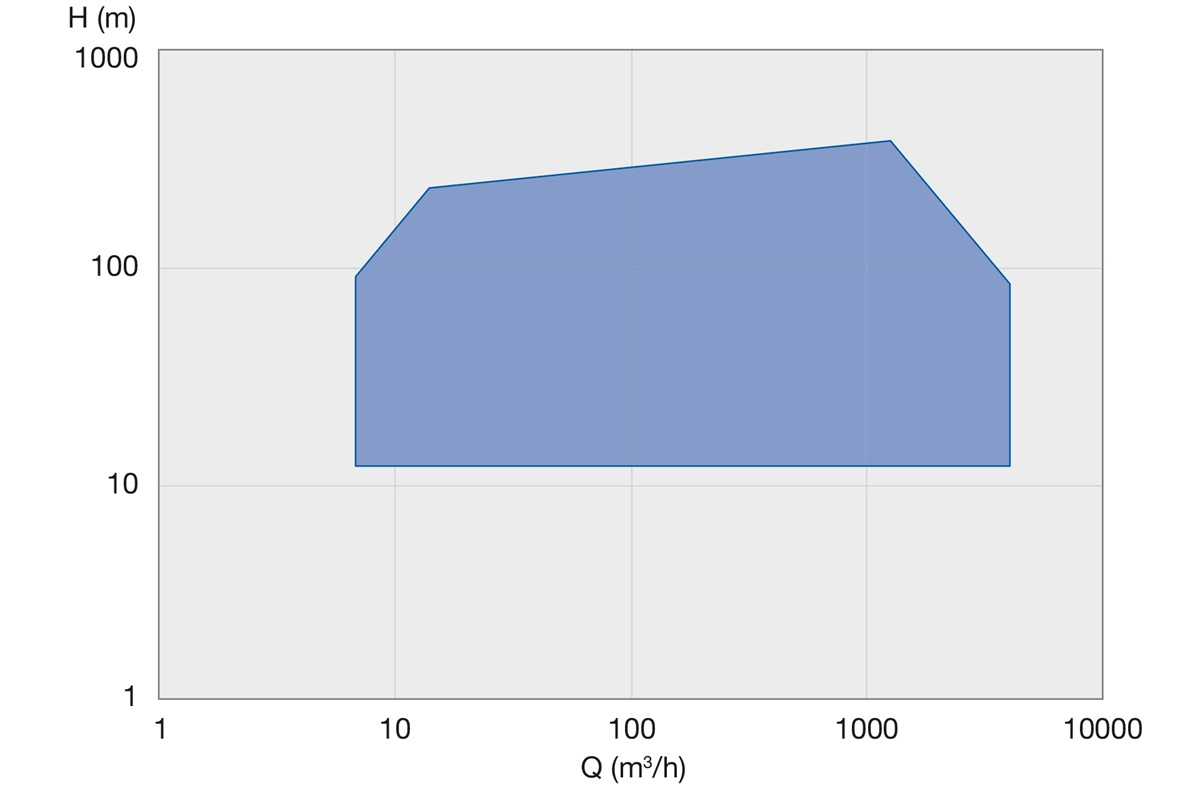

Leistungsbereich 50 Hz

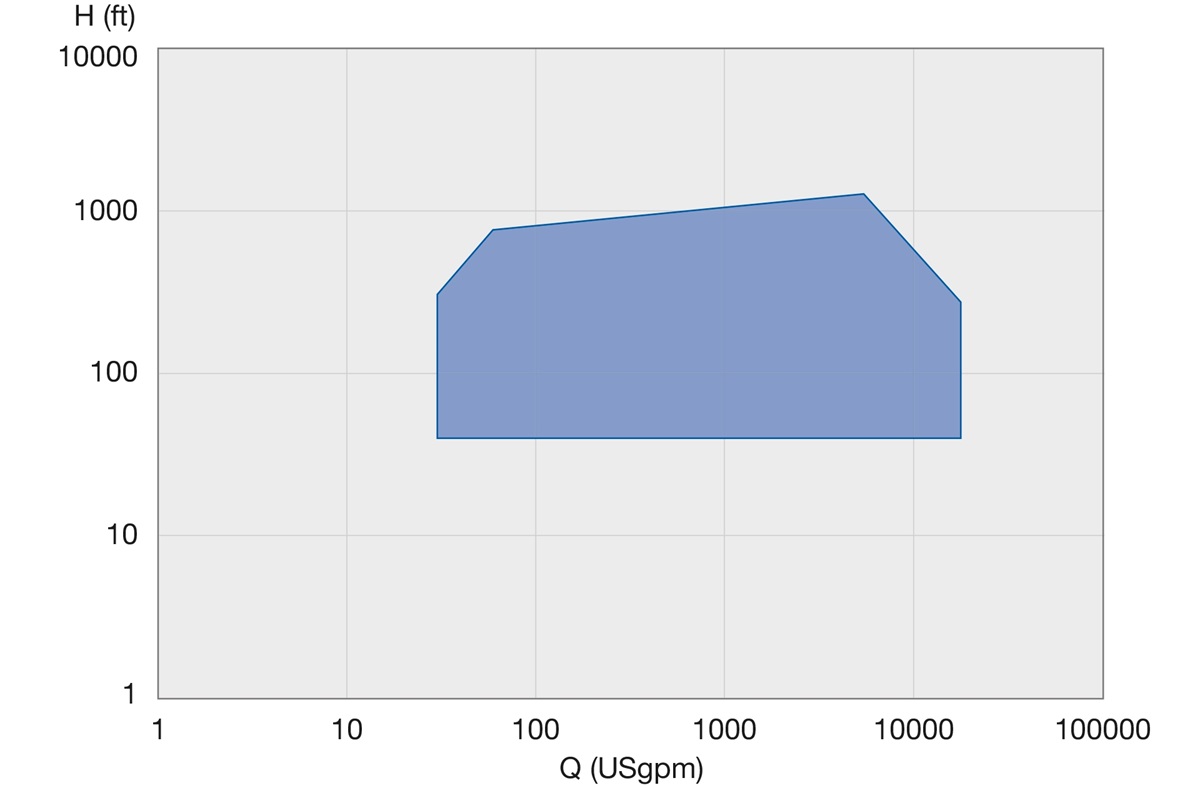

Leistungsbereich 60 Hz
Materialien
| Pumpenkomponente | Werkstoff |
| Leitschaufelgehäuse | HT-Kohlenstoffstahl Chromstahl, HT-Edelstahl |
| Laufräder | HT-Kohlenstoffstahl Chromstahl, HT-Edelstahl |
| Welle | HT-Chromstahl, HT-Edelstahl |
| Steigrohr und Auslaufgehäuse | HT-Kohlenstoffstahl, HT-Edelstahl |
Optionale Ausführungen

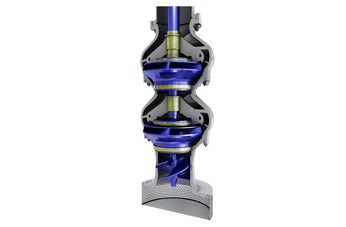

Leitschaufelgehäuse und Laufräder der Salzschmelzepumpe VEY

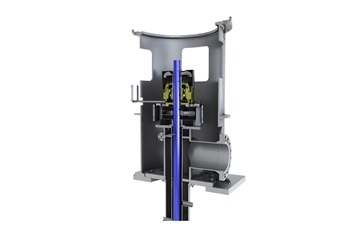

Druckstutzen und Axiallager der Salzschmelzepumpe VEY
Standardkonstruktionen
- Vorsatzläufer für sehr geringe Haltedruckhöhen
- Alle Laufräder und Leitschaufelgehäuse sind mit Ablassöffnungen versehen
- Effizientes Hitzeschild zur Begrenzung thermischer Verluste
- Wellenlüfterräder/-radiatoren zum Verringern der Temperatur, zum Schutz und für eine länger Lebensdauer der Pumpenlager
- Stickstoff-/Luftanschluss, um die Schutzgasüberlagerung des Tanks zu ermöglichen
- Axiallager in der Pumpe
Optionale Konstruktionsmerkmale
- Grobmaschiges Saugsieb
- Halbaxiales Laufrad der ersten Stufe für geringere Haltedruckhöhe (NPSHR)
- Auswechselbare Muffen unter den Lagern der vertikalen Welle
- Axiallager im Motor
