- Einfaches Niederdruck-Einlasssystem
- Für eine homogene Dampfverteilung
- Insbesondere für den Vakuumbetrieb
- Für Flash-Einlasssysteme (unmittelbare Umwandlung der Flüssigkeit in Gas)
Tangentiale Gaseintrittsvorrichtung Vapor Horn
Flash-Einlasssystem für grosse Kolonnen
Das Vapor Horn wird in Trennkolonnen vor allem bei schlagartig verdampfenden Einlassstrom (flashing feed) eingesetzt, da hier eine saubere Vorabtrennung der Restflüssigkeit von der Gasphase erforderlich ist.
- Bei geringem Druck oder mit Vakuum betriebene Kolonnen
- Mit Flash-Einlasssystemen ausgestattete Kolonnen
- Raffinerie
Technologie
Technologie

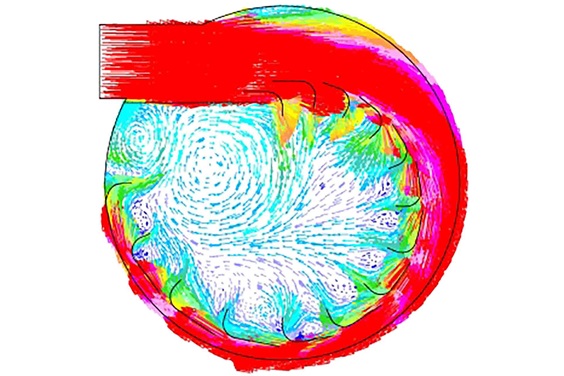

Die tangentiale Gaseintrittsvorrichtung, genannt Vapor Horn, kann für Dampfströme mit sehr hohen Geschwindigkeiten, mit Gas F-Faktoren bis zu 120 Pa½, eingesetzt werden. Der Gasstrom wird radial in die Kolonne eingespeist, wobei die Flüssigkeitstropfen durch Gravitation an die Innenseite der Kolonne geführt und abgeschieden werden. Die Gasverteilung erfolgt durch Leitbleche, welche analog zu einer konventionellen Abscheidervorrichtung angeordnet sind.
Diese Gaseintrittvorrichtung ist ab einem Kolonneninnendurchmesser von 4 m geeignet.
