Name: Módulos de BlueLinQ
Brand: Sulzer

Módulos plug & play para el controlador BlueLinQ Pro

La tarea de reacondicionar o diseñar un nuevo cuadro eléctrico para una estación de bombeo de aguas residuales se simplifica enormemente si se pueden utilizar controles e interfaces comunes. Los operadores se familiarizan rápidamente con el sistema ahorrándoles tiempo, y esto es igualmente aplicable a cualquier contratista acostumbrado a monitorizar y actuar ante las alarmas. El controlador BlueLinQ Pro puede utilizarse para operar y monitorizar hasta seis bombas, incluidas válvulas, agitadores, válvulas de limpieza, etc. En caso de ser necesario aumentar la capacidad de una estación de bombeo, instalar módulos de E/S adicionales es una tarea sencilla.

Módulos de BlueLinQ

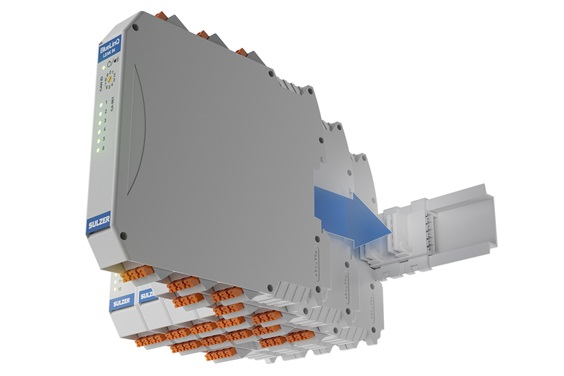

Todos los módulos de entrada y salida (E/S) están diseñados para integrarse cómodamente con el controlador BlueLinQ Pro, siendo de fácil instalación y puesta en marcha . Asimismo, el diseño reducido y compacto de los módulos permite ampliar fácilmente el controlador del equipo y proporcionar una solución flexible y confiable.

Los módulos de E/S digitales y analógicos, así como las unidades de detección de alarma por temperatura y fugas, se pueden combinar según sea necesario para completar la instalación. Todos los módulos cuentan con un indicador LED integrado que permite identificar fácilmente los estados de las señales.

BlueLinQ DI-12: 12 entradas digitales aisladas que pueden utilizarse para detectar señales digitales como el sensor de boya de nivel alto, el sensor de boya de nivel bajo o el de rebose, entre otros.

BlueLinQ DO-8: 8 señales de salida digitales amplían la capacidad del controlador de la bomba para detectar señales como las de arranque/parada de la bomba, apertura/cierre de válvulas, reiniciar la protección del motor, etc.

BlueLinQ AI-6: Hasta 6 entrada analógicas que pueden utilizarse para conectar señales de sensores como las de nivel, corriente del motor, presión, etc.

BlueLinQ TI-6: Entrada analógica para conectar hasta 6 señales de temperatura por 9 módulos.

BlueLinQ AO-6: Se pueden transmitir 6 señales de salida analógicas, como nivel, presión, caudal, etc., a 4-20 mA.

BlueLinQ LI-6: Hasta 6 entradas analógicas aisladas pueden conectarse a los sensores de detección de fugas en bombas y agitadores.

Se pueden configurar alarmas combinadas o independientes para cada módulo con un máximo de 32 módulos en total.
