Diseño
CA 462 está diseñado para supervisar y detectar fugas y temperaturas elevadas en bombas y agitadores.
El amplificador está integrado en una cubierta normalizada para montaje sobre carril DIN.

La unidad está disponible en dos versiones: 24 V CC o 110-230 V CA.

Para minimizar el riesgo de falsas alarmas, el fallo por fuga debe detectarse de forma continuada durante aproximadamente 10 segundos.

Para simplificar el montaje, la unidad está equipada con terminales enchufables.

El equipo dispone de salidas separadas para señalización de alarmas de temperatura y fuga.

CA 462 también está equipado con una salida adicional a relé para contactor principal que actúa en función del tipo de alarma con opción de reset manual.

El kit incluye un adaptador Xylem MiniCas.
Características
  • Monitorización de fugas con retardo para alarma de 10 segundos
  • Amplio rango de resistencia: 0-100 kOhm
  • Monitorización de temperatura
  • Amplio rango de temperaturas: de -20 a +50 ºC (de -4 a +122 ºF)
  • Carga máxima de relés de alarma 250 V CA y 3 amperios
  • Carga máxima de relés de salida de bomba bloqueada 250 V CA y 6 amperios
  • Conexión a través de terminales enchufables
  • Montaje en carril DIN
Especificaciones técnicas
Umbral de detección de fugas (+/-10 %) < 100 kOhm
Umbral disparo señal temp. (+/-10 %) > 3,3 kOhm (PTC/Klixon)
Retardo para alarma de fugas Aprox. 10 segundos
Temperatura ambiente de funcionamiento De -20 a +50 ººC (de -4 a +122 ººF)
Temperatura ambiente de almacenamiento De -30 a +80 ººC (de -22 a +176 ººF)
Grado de protección IP 20, NEMA: Tipo 1
Material del envolvente PPO y PC
Montaje Rail DIN 35 mm
Categoría de instalación CAT II
Grado de contaminación 2
Propagación de la llama Autoextinguible en 10 s, clasificación V0 (E45329)
Humedad 0-95 % de humedad relativa sin condensación
Dimensiones Al x An x Prf: 108 x 70 x 58 mm (4,25 x 2,76 x 2,28")
Tipo de alimentación 16907006: 110-230 V CA, 50 Hz/60 Hz
16907007: 18-36 V DC, SELV o Clase 2
Fusible Máx. 10 A
Tamaño del terminal para cable Utilice solo cables de cobre. Con cable flexible de 0,2 a 2,5 mm2 y longitud de punta pelada o con terminal de 8 mm
Par de apriete del terminal 0,56 – 0,79 Nm (5-7 libras-pulgadas)
Consumo < 5 W
Carga máxima de relés de alarma 250 V CA 3 A
Carga máx. de relé de salida de bomba bloqueada 250 V CA 6 A
Altitud Máx. 2000 m sobre el nivel del mar (6562 pies)
Conformidad CE, CSA, C/US, UL
Documentos
Aplicaciones
  • Agua residual comercial con materia fecal
    En este tipo de agua residual se incluyen todos los residuos procedentes de los inodoros en edificios e instalaciones públicos, industriales o comerciales.
  • Agua residual comercial sin materia fecal
    Las aguas residuales comerciales sin residuos fecales incluyen aguas grises y de achique.
  • Agua residual doméstica con materia fecal
    En este tipo de agua residual se incluyen todos los residuos procedentes de los inodoros y resto de efluentes generados en las viviendas.
  • Agua residual doméstica sin materia fecal
    Las aguas residuales domésticas sin residuos fecales incluyen aguas grises y de achique.
  • Control de inundaciones
    El cambio climático supone un reto para la prevención de desastres naturales. Cuando las aguas se desbordan en grandes cantidades, la completa gama de bombas Sulzer ofrece soluciones fiables, económicas y eficaces para controlar inundaciones.

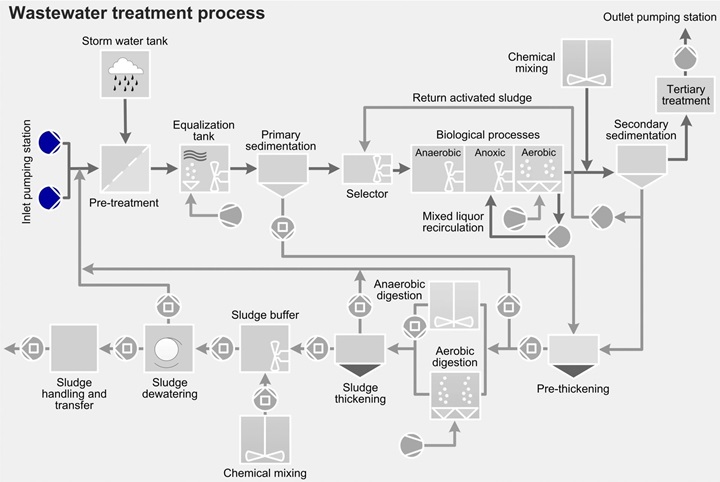

  • Estación de bombeo de cabecera
    Las estaciones de bombeo de cabecera son similares a las grandes estaciones de bombeo intermedias. En función de la profundidad de las aguas residuales de entrada, la altura de elevación a bombear puede variar entre 2 y 30 metros. Para prevenir cargas hidráulicas bruscas, que afectan negativamente al proceso biológico, las estaciones a menudo son dotadas de variadores de velocidad y/o varias bombas en paralelo.
  • Estación de bombeo de la red de saneamiento
    La función de estas estaciones de bombeo es recoger las aguas residuales urbanas provenientes de viviendas y sistemas comunitarios. Instaladas en pozos secos o inundados, las bombas transportan el agua hasta una estación de bombeo intermedia. Dado que la mayoría de estaciones de bombeo no disponen de desbaste previo, las bombas deben hacer frente a materiales de difícil transporte, como son artículos sanitarios con grandes fibras o embalajes.

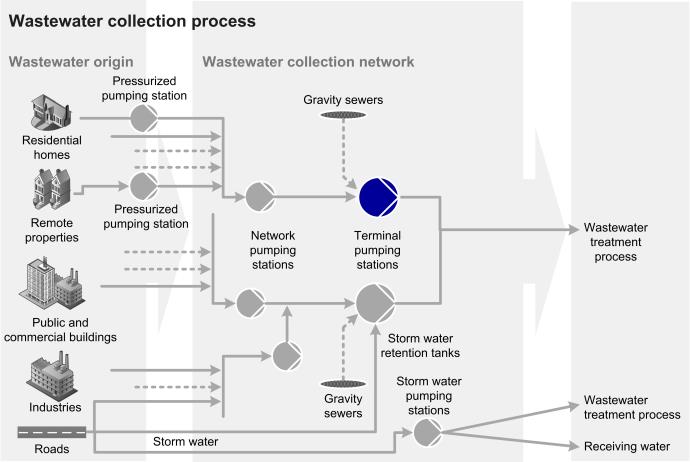

  • Estación de bombeo intermedia
    Las estaciones de bombeo intermedias reciben el agua residual urbana de las estaciones de bombeo de la red de saneamiento. Instaladas en pozos secos o húmedos, las bombas conducen el fluido a la planta de tratamiento para su purificación final. Debido a la ausencia de desbaste previo en la mayoría de estaciones de bombeo, materiales difíciles de transportar, como son artículos sanitarios con grandes fibras o embalajes, amenazan constantemente su correcta actividad sin interrupciones.

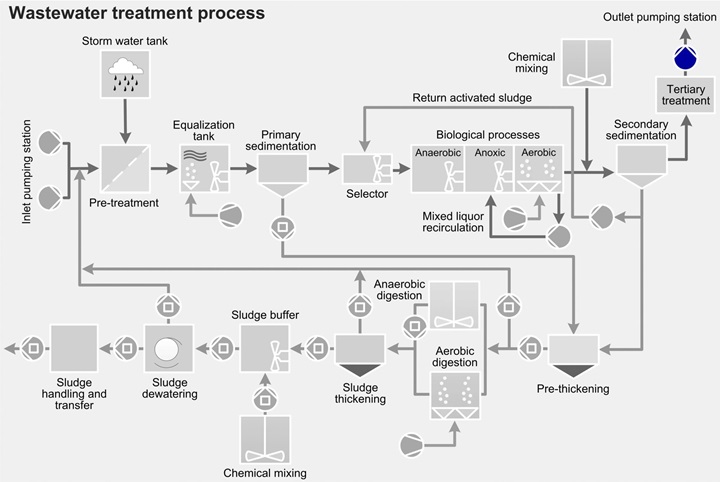

  • Estaciones de bombeo de salida
    Las estaciones de bombeo de salida son necesarias cuando la planta de tratamiento se encuentra a un nivel inferior que las aguas receptoras. Esto sucede especialmente con vertidos a ríos, que pueden crecer durante un periodo de lluvias intensas o inundaciones, o al mar, donde el nivel varía con la marea. Las estaciones de bombeo de salida pueden ser también necesarias para compensar el aumento de las pérdidas de carga por fricción en las tuberías de descarga, por ejemplo, en emisarios submarinos de gran longitud.
