La bomba de achique sumergible XJ 80 es idónea para bombear aguas limpias y sucias mezcladas con tierra. Las bombas que lleven integrada la unidad AquaTronic tendrán siempre asegurado el sentido de giro correcto del impulsor, lo que garantiza el máximo rendimiento y un reducido desgaste. 50 Hz: altura máxima 76 metros, caudal máximo 52 l/s. 60 Hz: altura máxima 94 metros (308 pies), caudal máximo 37 l/s (587 galones por minuto).
Arranque fácil sin preocuparse de sobrecalentamientos.
Funcionamiento fiable y sin problemas incluso con bajos niveles de líquido.
Las bombas equipadas con la unidad AquaTronic ajustan la secuencia de fases incorrecta, garantizando el sentido de giro correcto del impulsor.
Su diseño modular facilita el mantenimiento y su adaptación a distintas necesidades hidráulicas. En las bombas con la unidad AquaTronic integrada se puede comprobar su estado, sin necesidad de desmontarlas, a través de su software de mantenimiento.
Modelos
XJ 80 ND media presión, trifásica
XJ 80 ND AT* media presión, trifásica
XJ 80 LD baja presión trifásica
XJ 80 LD AT* baja presión, trifásica
XJ 80 HD alta presión, trifásica (solo 60 Hz)
XJ 80 HD AT* alta presión, trifásica (solo 60 Hz)
XJ 80 SD alta presión, trifásica
XJ 80 SD AT* alta presión, trifásica

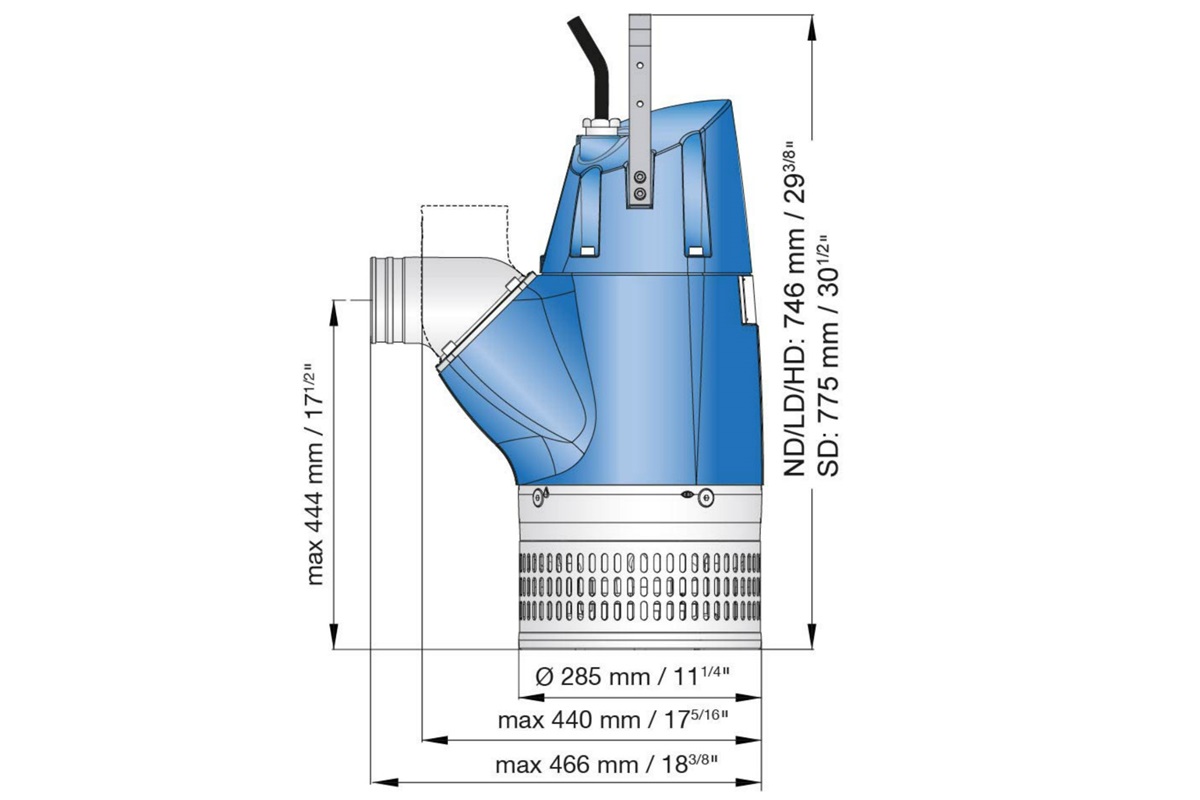

Peso: ND/LD/HD: 63 kg (139 lb), SD: 78 kg (172 lb)
* AquaTronic: Control electrónico de la bomba integrado.
La unidad AquaTronic (AT) sustituye al contactor que viene integrado en la versión básica de la bomba y permite garantizar el sentido de giro correcto del motor, independientemente del suministro eléctrico. Ventajas principales de la unidad AquaTronic:
Ajuste de la secuencia de fases incorrecta para garantizar el sentido de giro correcto del impulsor
Modo Funcionamiento (no requiere cuadro eléctrico)
Sistema de arranque integrado (directo o suave según el modelo de bomba)
Protección del motor contra sobrecalentamientos, sobrecarga de tensión o fallo de fase
Función antiatascos
En el caso de que la bomba también incluya un sensor de nivel opcional, AquaTronic proporciona además:
Control preciso de nivel
Protección contra funcionamiento en seco, deteniendo inmediatamente la bomba
Modo de ahorro de energía (la bomba se detiene en funcionamiento en seco y arranca por el sensor de nivel)
Programa de diagnóstico de servicio de AquaTronic
Mediante la conexión de la unidad AquaTronic a un PC a través del cable a puerto USB, se realiza el acceso al programa de diagnóstico de servicio que permite visualizar:
Información del estado de la bomba (temperatura, tensión, humedad, etc.), registro histórico de la vida de la bomba, registro histórico de fallos, registro histórico de servicio y mantenimiento, manual digital y documentación de las piezas de repuesto
AquaPlug y AquaTronic Control Panel
AquaPlug y AquaTronic Control Panel son módulos opcionales que se combinan con AquaTronic para proporcionar funciones adicionales de alarma y arranque/parada, además de indicación de parámetros importantes.
Las bombas de achique más inteligentes del mundo que trabajan en minas, obras de construcción y túneles están equipadas con el innovador AquaTronic. La unidad AquaTronic garantiza el sentido de giro correcto del motor, lo protege, permite el arranque de la bomba a través de un sensor de nivel y proporciona información completa sobre el funcionamiento de la bomba en un PC, además de muchas ventajas más.
XJ80 AT: Arranque directo (DOL 500-550 V 50 Hz / 575 V 60 Hz ) con unidad AquaTronic incorporada que ajusta automáticamente la secuencia de fases mediante dos contactores, garantizando el sentido de giro correcto del motor.
Arranque suave (230-400 V 50 Hz / 230-460 V 60 Hz) integrado con la unidad AquaTronic: tres tiristores reducen la intensidad de arranque a tres veces la intensidad nominal. Dos relés garantizan el sentido de giro correcto del motor.
La unidad AquaTronic monitoriza la temperatura del motor a través de los termistores NTC alojados en el bobinado del estátor y detiene el motor si se alcanza una temperatura excesiva. Asimismo, desconecta el motor en caso de sobrecarga de tensión o fallo de fase.
XJ80: Arranque directo con contactor incorporado. En caso de utilizarse con variador de frecuencia o 1000 V, la bomba debe llevar bloque de terminales en lugar de contactor. Las sondas térmicas (140 ºC / 284 ºF, ±5) incorporadas en el bobinado del estátor están conectadas al contactor y detienen la bomba en caso de temperatura excesiva.
Enchufe la bomba y no se preocupe de sobrecalentamientos. El contactor integrado y las sondas térmicas protegen el motor de sobrecalentamiento. Las bombas equipadas con la unidad AquaTronic ajustan electrónicamente la secuencia de fases incorrecta, garantizando el sentido de giro correcto del impulsor.
Funcionamiento fiable y sin problemas
Su doble carcasa exterior y una buena disipación del calor permiten que trabaje en servicio continuo con bajos niveles de líquido – o incluso en seco – sin dañar el motor. El diseño de la bomba, su construcción robusta y materiales de la más alta calidad garantizan una excelente resistencia al desgaste.
Mantenimiento
El diseño modular de esta gama de bombas reduce los costes de mantenimiento garantizando la máxima disponibilidad de la bomba con un reducido stock de piezas de repuesto. Con la unidad AquaTronic integrada es posible comprobar rápidamente el estado de la bomba, sin necesidad de desmontarla, a través de su software de mantenimiento.
Ahorro de energía y protección medioambiental
El motor y las hidráulicas de alto rendimiento se han combinado con rodamientos de baja fricción para reducir las pérdidas de potencia. De este modo se consigue reducir los costes energéticos totales y minimizar la huella de carbono. Se utiliza aceite blanco no contaminante para facilitar la comprobación del estado de las juntas.
Estamos allí donde haya un fluido que bombear, agitar, controlar o aplicar. Vea cómo nuestras soluciones generan valor para nuestros clientes y cómo podemos conseguir que los procesos de bombeo y agitación sean más eficientes y rentables, protegiendo su producción y asegurando una fiabilidad duradera.
Desde carreteras y puentes hasta canales y embalses, las obras de construcción son lugares difíciles en los que trabajar. Los responsables de obras de construcción necesitan sólidas razones económicas a la hora de adquirir equipos. Y nuestras bombas de achique sumergibles se las proporcionan.
La obra de construcción de un túnel es un lugar de trabajo complejo donde se deben tener en cuenta muchas variables distintas, siendo la inundación una de ellas. Nuestras bombas sumergibles de achique y para lodos son ligeras de peso, fáciles de transportar y están preparadas para empezar a trabajar nada más enchufarlas.
Las bombas de achique más inteligentes del mundo que trabajan en minas, obras de construcción y túneles están equipadas con el innovador AquaTronic. La unidad AquaTronic garantiza el sentido de giro correcto del motor, lo protege, permite el arranque de la bomba a través de un sensor de nivel y proporciona información completa sobre el funcionamiento de la bomba en un PC, además de muchas ventajas más.
El cambio climático supone un reto para la prevención de desastres naturales. Cuando las aguas se desbordan en grandes cantidades, la completa gama de bombas Sulzer ofrece soluciones fiables, económicas y eficaces para controlar inundaciones.
Previene daños en el cable durante su manipulación para mayor durabilidad y fácil movimiento
Sensor de nivel multicontacto y conexión al programa de servicio
Permite un fácil acceso al programa de diagnóstico sin necesidad de desmontar la bomba, lo que permite una rápida evaluación del equipo por parte de empresas de alquiler u operadores en el lugar de la instalación
Sensor de nivel (opcional)
Función de parada/arranque automáticos con niveles de agua pre-establecidos
Hasta 30 arranques por hora
Entrada de cable con doble junta
Previene la entrada de agua, mejorando la fiabilidad
Tornillos de inspección del aceite y del motor en el exterior de la camisa de refrigeración que permiten una comprobación fácil y rápida de la junta del eje sin necesidad de desmontar la bomba
Sistema de vigilancia y control integrado sin necesidad e cuadro eléctrico, lo que facilita su manipulación
La función antiatascos libera el impulsor bloqueado invirtiendo el sentido de giro y reinicia la bomba automáticamente, mejorando la fiabilidad
Protege el motor si se detiene en caso de sobrecarga de tensión, alta temperatura o fallo de fase, minimizando las averías
Acceso al registro histórico de la vida de la bomba y visualización de otros informes
Garantiza el sentido de giro correcto del motor para maximizar la eficiencia de la bomba a la vez que minimiza el desgaste
Arranque directo integrado con motor de 2,5-5 kW, arranque suave con 8 kW (opcional para 5,5 kW)
Presilla anti-tirones del cable
Previene daños en el cable durante su manipulación para mayor durabilidad y fácil movimiento
Sensor de nivel multicontacto y conexión al programa de servicio
Permite un fácil acceso al programa de diagnóstico sin necesidad de desmontar la bomba, lo que permite una rápida evaluación del equipo por parte de empresas de alquiler u operadores en el lugar de la instalación
Sensor de nivel (opcional)
Función de parada/arranque automáticos con niveles de agua pre-establecidos
Hasta 30 arranques por hora
Entrada de cable con doble junta
Previene la entrada de agua, mejorando la fiabilidad
Motor de alta eficiencia
Funcionamiento económico y rentable
Motores IE2 hasta 11 kW (motor IE3 para 90 kW), con curva de trabajo flexible
Hasta 30 arranques por hora gracias a un estátor robusto y de larga vida útil
Puntos de control del aceite y del motor
Tornillos de inspección del aceite y del motor en el exterior de la camisa de refrigeración que permiten una comprobación fácil y rápida de la junta del eje sin necesidad de desmontar la bomba
Simplifica el mantenimiento in situ
Sensor en la cámara de aceite
Proporciona aviso temprano de la entrada de agua, optimizando el mantenimiento
Hidráulicas de alto rendimiento
Menor gasto energético
Los sencillos kits de cambio de hidráulica permiten la optimización de operaciones de bombeo de alta presión o gran caudal (solo XJ y XJC)
Impulsor
Diseño compacto de impulsor cerrado para mayor fiabilidad y eficiencia
Distintas opciones disponibles para flexibilidad de adaptación
Anillo de desgaste
Ajustable para garantizar la holgura correcta durante toda la vida útil del impulsor
Construcción en fundición blanca que mejora la resistencia al desgaste
AquaTronic (opcional)
Sistema de vigilancia y control integrado sin necesidad e cuadro eléctrico, lo que facilita su manipulación
La función antiatascos libera el impulsor bloqueado invirtiendo el sentido de giro y reinicia la bomba automáticamente, mejorando la fiabilidad
Protege el motor si se detiene en caso de sobrecarga de tensión, alta temperatura o fallo de fase, minimizando las averías
Acceso al registro histórico de la vida de la bomba y visualización de otros informes
Garantiza el sentido de giro correcto del motor para maximizar la eficiencia de la bomba a la vez que minimiza el desgaste
Arranque directo integrado con motor de 2,5-5 kW, arranque suave con 8 kW (opcional para 5,5 kW)
