Основные преимущества
  • Простота установки без риска перегрева.
  • Надежная и бесперебойная эксплуатация даже при низком уровне воды.
  • Насосы со встроенным устройством AquaTronic способны саморегулироваться в случае неверного чередования фаз, что обеспечивает правильное направление вращения рабочего колеса.
  • Благодаря модульной конструкции увеличивается ремонтопригодность и облегчается процесс приспособления насоса к различным гидравлическим условиям. Состояние насоса со встроенным устройством AquaTronic можно проверить без его разборки, с помощью служебного ПО.
Модели
  • XJ 50 ND — средний напор, 3 фазы
  • XJ 50 ND AT* — средний напор, 3 фазы
  • XJ 50 LD — высокая подача, 3 фазы
  • XJ 50 LD AT* — высокая подача, 3 фазы
  • XJ 50 HD — высокий напор, 3 фазы
  • XJ 50 HD AT* — высокий напор, 3 фазы

Вес: 59 кг

*AquaTronic: Встроенная электронная система управления насосом.

 Посмотрите типы наших рабочих полей
Рабочее поле XJ 50, 50 Гц
Рабочее поле XJ 50, 60 Гц
Рабочее поле XJ 50, 60 Гц, для рынка США
Встроенный электронный контроль AquaTronic

Устройство AquaTronic

Устройство AquaTronic (AT) заменяет встроенный контактор в базовой конфигурации насоса и обеспечивает правильное вращение двигателя, независимо от того, как подключаются фазы. Преимущества устройства AquaTronic включают:

  • корректировку вращения двигателя, если фазы подключены неправильно
  • рабочий режим (без панели управления)
  • встроенное пусковое оборудование (прямой или плавный пуск в зависимости от модели насоса)
  • защиту двигателя от высокой температуры, высокого тока и в случае пропуска фазы
  • защиту от засоров

Если насос также оснащен дополнительным датчиком уровня, AquaTronic обеспечивает:

  • точный контроль уровня
  • защиту от эксплуатации на сухом ходу
  • режим энергосбережения (энергия экономится за счет отключения на сухом ходу и запуска датчиком уровня)

Программа сервисной диагностики AquaTronic

Подключение ПК к устройству AquaTronic через USB-кабель обеспечивает доступ к программе сервисной диагностики, включая следующее:

данные о состоянии насоса, история эксплуатации насоса, история отказов насоса, данные о ремонте/техобслуживании насоса, руководство в электронном виде и документация запасных частей

Устройства AquaPlug и AquaTronic

Устройства AquaPlug и AquaTronic — это варианты, сочетающиеся с AquaTronic для создания дополнительных функций сигнализации и запуска/остановки, а также индикации важных параметров.


Метод запуска и защита двигателя

Метод запуска и защита двигателя

XJ50 AT: Прямой пуск двигателя от сети (DOL 400–550 В 50 Гц / 380–575 В 60 Гц ) с помощью встроенного устройства AquaTronic, которое автоматически регулирует чередование фаз с помощью двойных контакторов, что обеспечивает правильное вращение двигателя.
Плавный пуск является встроенной с помощью устройства AquaTronic опцией при 230 В. Наличие в нем трех тиристоров снижает силу тока при запуске до трех раз по отношению к номинальной. Два реле обеспечивают правильное вращение двигателя. Плавный пуск доступен как опция при 400 В 50 Гц / 380–460 В 60 Гц.

Устройство AquaTronic отслеживает температуру двигателя с помощью встроенных в обмотку статора терморезисторов с отрицательным температурным коэффициентом и останавливает двигатель при высокой температуре. Кроме того, оно останавливает двигатель при высоком токе или в случае пропуска фазы.

XJ50: Прямой пуск двигателя от сети с помощью встроенного контактора. Насосы, рассчитанные на эксплуатацию с частотно-регулируемым приводом или от 1 000 В, должны быть оснащены клеммной колодкой вместо контактора. Встроенные в обмотку статора термовыключатели (140 ºC /  284ºF,±5) подключены к контактору и останавливают насос при высокой температуре.

Соединительные муфты

Соединительные муфты шлангов 3 дюйма (стандарт для HD), 4 дюйма (стандарт для ND), 6 дюймов (стандарт для LD)

Резьбовые соединительные муфты BSP 3, 4 и 6 дюймов

Резьбовые соединительные муфты NPT 3, 4 и 6 дюймов

Преимущества

Простота установки

Работа без риска перегрева. Встроенный пускатель и термодатчики обеспечивают защиту двигателя от перегрева. Насосы со встроенным устройством AquaTronic регулируются электроникой для предотвращения неверного чередования фаз, что обеспечивает правильное направление вращения рабочего колеса.

Надежная и бесперебойная эксплуатация

Двойной внешний корпус и хорошая теплопроводность позволяют осуществлять непрерывную эксплуатацию при низком уровне воды – или на сухом ходу–, не повреждая двигатель. Прочная конструкция насоса и высококачественные материалы обеспечивают высокую износоустойчивость.

Ремонтопригодность

Модульная конструкция насосов обеспечивает снижение затрат благодаря максимальной доступности насосов с меньшим ассортиментом запчастей. Состояние насоса со встроенным устройством AquaTronic можно быстро проверить без его разборки, с помощью служебного ПО.

Энергоэффективность и безвредность для окружающей среды

Высокоэффективные двигатель и гидравлика в сочетании с подшипниками с низким коэффициентом трения позволяют снизить энергозатраты. Это позволит вам снизить общие затраты на электроэнергию и уменьшить углеродный след. Для облегчения проверки состояния уплотнений в масляной камере применяется экологически безопасное белое масло.

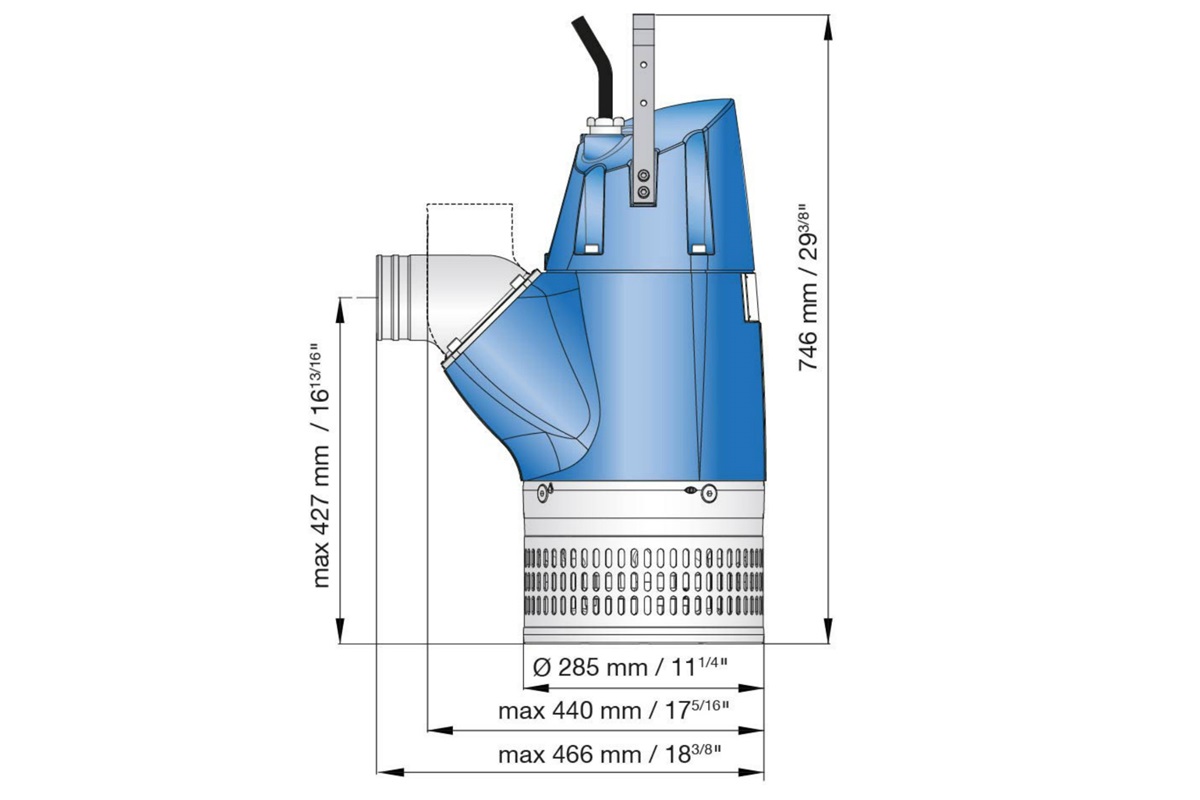

Размерный чертеж
50 Гц
Электрический погружной насос  XJ 50
Максимальная глубина погружения 20 м
Класс защиты IP 68
Макс. температура перекачиваемой рабочей среды при максимальной потребляемой мощности и непрерывном режиме эксплуатации 40 ºC
Макс. плотность жидкости 1 100 кг/м3
pH перекачиваемой рабочей среды 5–8
Размер ячейки фильтра 7,5 x 22 мм
Макс. количество пусков 30/час
Номинальная мощность двигателя P2 5,6 кВт
Частота вращения 2930 об/мин
Кабель электропитания 20 м, тип H07RN8-F
60 Гц
Электрический погружной насос  XJ 50
Максимальная глубина погружения 20 м
Класс защиты IP 68
Макс. температура перекачиваемой рабочей среды при максимальной потребляемой мощности и непрерывном режиме эксплуатации 40 ºC
Макс. плотность жидкости 1100 кг/м3
pH перекачиваемой рабочей среды 5–8
Размер ячейки фильтра 7,5 x 22 мм
Макс. количество пусков 30/час
Номинальная мощность двигателя P2 6,7 кВт
Частота вращения 3520 об/мин
Кабель электропитания 20 м, тип H07RN8-F
60 Гц, для рынка США
Электрический погружной насос  XJ 50
Максимальная глубина погружения 65 футов
Класс защиты IP 68
Макс. температура перекачиваемой рабочей среды при максимальной потребляемой мощности и непрерывном режиме эксплуатации 104 ºF
Макс. плотность жидкости 0,0397 фунта/дюйм3
pH перекачиваемой рабочей среды 5–8
Размер ячейки фильтра 5/16 x 7/8 дюйма
Макс. количество пусков 30/час
Номинальная мощность двигателя P2 9 л. с.
Частота вращения 3520 об/мин
Кабель электропитания Длина 65 футов, тип AWG
Примеры применения
  • Примеры применения (EN)
    Мы работаем везде, где необходимо перекачивать, перемешивать, контролировать или использовать жидкости. Посмотрите, как наши решения помогают нашим клиентам. И узнайте, как мы можем помочь вам сделать технологические процессы перекачивания и перемешивания более эффективными и рентабельными, защищая ваше производство и обеспечивая его долгосрочную надежность.
Документы

Перечень вспомогательного оборудования

Руководство

Области применения
  • Защита от наводнений
    Изменение климата создает сложности для систем предотвращения стихийных бедствий. Когда вода выходит из-под контроля, широкий спектр насосов Sulzer послужит надежным, экономичным и эффективным решением для борьбы с наводнениями.
  • Осушение в строительстве
    Строительство дорог, мостов, карьеров или плотин представляет определенные сложности. Управляющему персоналу строительных площадок нужны веские экономические преимущества для приобретения оборудования. Наши погружные дренажные насосы предоставят их.
  • Осушение при строительстве туннелей
    Строительство туннелей требует организации сложных строительных площадок с учетом множества различных факторов, один из которых — опасность затопления. Наши дренажные и шламовые погружные насосы имеют небольшую массу, портативны и запускаются сразу же после подключения.
