Посмотрите видео, чтобы познакомиться с участниками проекта и узнать, почему специалистам по обслуживанию пришлось восстанавливать генератор на объекте.

Электростанция Lochay в графстве Перт в пределах Северо-Шотландского нагорья в окружении природных красот. Именно там, возле г. Стерлинг, компания Sulzer восстановила один из генераторов электростанции Lochay. Несмотря на логистические проблемы, связанные с перевозкой оборудования в удаленный район, специалистам удалось успешно отремонтировать гидрогенератор.

Электростанция Lochay мощностью 47 МВт входит в состав гидроэлектрокомплекса Бредалбейн. Она принадлежит компании Scottish and Southern Energy (SSE). На гидроэлектрокомплексе Бредалбейн используется вода, хранящаяся за 6 плотинами. По более чем 20 туннелям и водоводам вода поступает на 7 электростанций, крупнейшей из которых является Lochay.

Первоначальная диагностика

В 2012 году SSE обратилась к специалистам сервисного центра компании Sulzer в г. Фолкерк с просьбой демонтировать генератор и установить причину шума и вибрации. Первоначально статор был изготовлен в виде двух половинок. Эта необычная конструкция использовалась из-за трудностей транспортировки материалов в удаленную местность.

В ходе проверки было установлено, что между двумя половинками сердечника имеется зазор. Это место было ранее заполнено изоляционным материалом, но накладка износилась, и появился зазор.

При холодном пуске генератора наблюдалась вибрация, пока температура не достигала 50 °C. Сердечник расширялся, его половинки сцеплялись, и вибрация прекращалась. Было необходимо экономичное восстановление для повышения производительности.

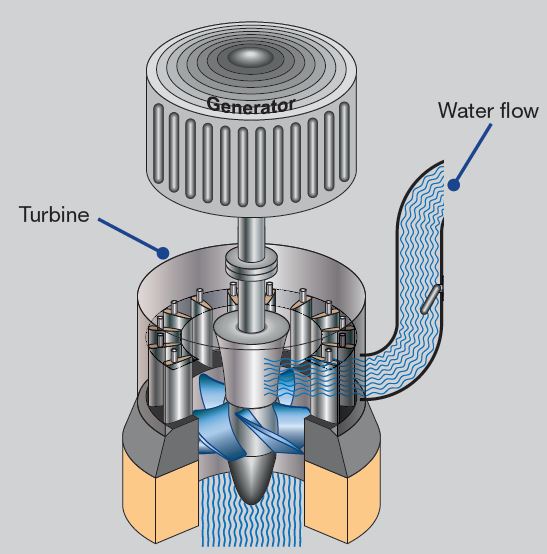

Гидравлическая турбина превращает энергию текущей воды в механическую. Гидрогенератор превращает ее в электрическую энергию.

Восстановление генератора

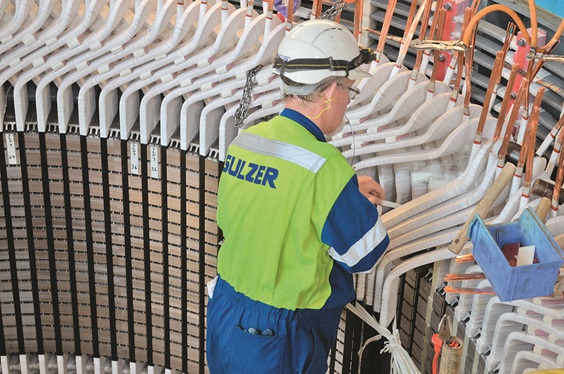

В 2015 году компания Sulzer начала демонтаж генератора и его перемотку. С помощью грузоподъемного оборудования на объекте ротор весом 56 тонн был снят, чтобы обеспечить доступ к статору и его обмотке, которые были сняты вместе с сердечником.

Специалисты-проектировщики

Проект был выполнен местным сервисным центром в г. Фолкерк. При этом также использовался опыт других наших сервисных центров, в т. ч. в Бирмингеме, где были разработаны и изготовлены статор и катушки с конструктивными улучшениями. Был создан новый цельный сердечник на замену прежнего, состоявшего из двух частей.

Установка

Процесс установки включал устройство кольца пластин вокруг станины статора. Это позволило использовать 22 гидравлических цилиндра для поддержки давления в каждом пакете стали сердечника и удалять любые включения воздуха. Цилиндры были соединены с многопортовыми магистралями, чтобы обеспечить равномерное распределение давления на сердечник. Хотя на это ушло много времени, было важно убедиться, что конструкция нового сердечника была высококачественной. Это гарантировало надежность генератора при его повторном введении в эксплуатацию.
Для испытаний восстановленного сердечника на объект был привезен большой генератор. Было обнаружено, что сердечник находится в прекрасном состоянии.

Генератор был повторно введен в эксплуатацию. Выход генератора увеличился на 15%, с 22 до 25,6 МВт. Срок службы генератора был продлен еще на 40 лет.

 Фотогалерея
Были привлечены опытные инженеры из других сервисных центров компании Sulzer, чтобы обеспечить круглосуточный режим работы в течение определенного времени.
